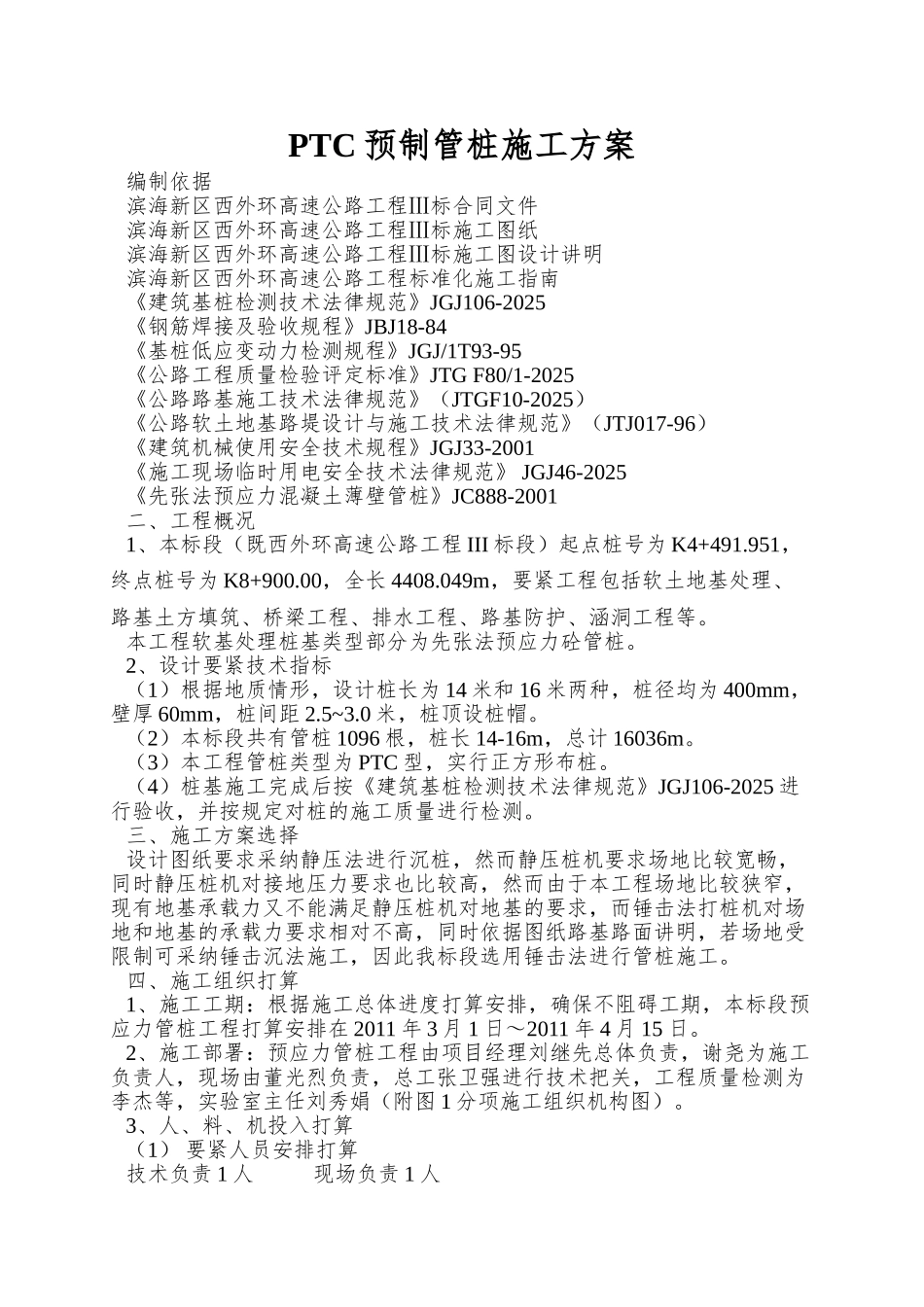

PTC预制管桩施工方案

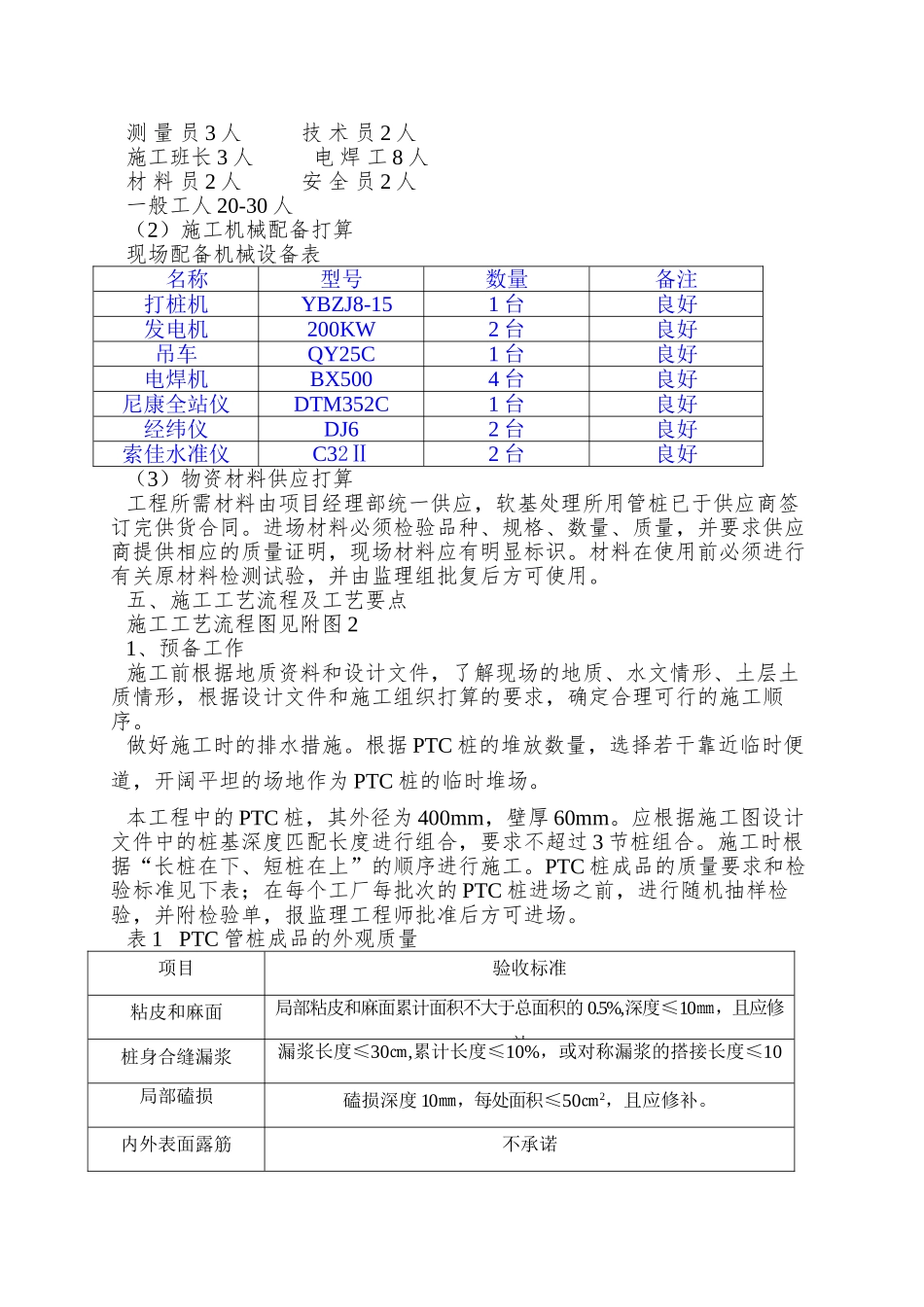

PTC 预制管桩施工方案编制依据滨海新区西外环高速公路工程Ⅲ标合同文件滨海新区西外环高速公路工程Ⅲ标施工图纸滨海新区西外环高速公路工程Ⅲ标施工图设计讲明滨海新区西外环高速公路工程标准化施工指南《建筑基桩检测技术法律规范》JGJ106-2025《钢筋焊接及验收规程》JBJ18-84《基桩低应变动力检测规程》JGJ/1T93-95《公路工程质量检验评定标准》JTG F80/1-2025《公路路基施工技术法律规范》（JTGF10-2025）《公路软土地基路堤设计与施工技术法律规范》（JTJ017-96）《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术法律规范》 JGJ46-2025《先张法预应力混凝土薄壁管桩》JC888-2001二、工程概况1、本标段（既西外环高速公路工程 III 标段）起点桩号为 K4+491.951，终点桩号为 K8+900.00，全长 4408.049m，要紧工程包括软土地基处理、 路基土方填筑、桥梁工程、排水工程、路基防护、涵洞工程等。本工程软基处理桩基类型部分为先张法预应力砼管桩。2、设计要紧技术指标（1）根据地质情形，设计桩长为 14 米和 16 米两种，桩径均为 400mm，壁厚 60mm，桩间距 2.5~3.0 米，桩顶设桩帽。（2）本标段共有管桩 1096 根，桩长 14-16m，总计 16036m。（3）本工程管桩类型为 PTC 型，实行正方形布桩。（4）桩基施工完成后按《建筑基桩检测技术法律规范》JGJ106-2025 进行验收，并按规定对桩的施工质量进行检测。三、施工方案选择设计图纸要求采纳静压法进行沉桩，然而静压桩机要求场地比较宽畅，同时静压桩机对接地压力要求也比较高，然而由于本工程场地比较狭窄，现有地基承载力又不能满足静压桩机对地基的要求，而锤击法打桩机对场地和地基的承载力要求相对不高，同时依据图纸路基路面讲明，若场地受限制可采纳锤击沉法施工，因此我标段选用锤击法进行管桩施工。四、施工组织打算1、施工工期：根据施工总体进度打算安排，确保不阻碍工期，本标段预应力管桩工程打算安排在 2011 年 3 月 1 日～2011 年 4 月 15 日。2、施工部署：预应力管桩工程由项目经理刘继先总体负责，谢尧为施工负责人，现场由董光烈负责，总工张卫强进行技术把关，工程质量检测为李杰等，实验室主任刘秀娟（附图 1 分项施工组织机构图）。3、人、料、机投入打算（1） 要紧人员安排打算技术负责 1 人 现场负责 1 人测 量 员 3 人 技 术 员 2 人施工班长 3 人 电 焊 工 8 人材 料 员 2 人 安 全 ...
