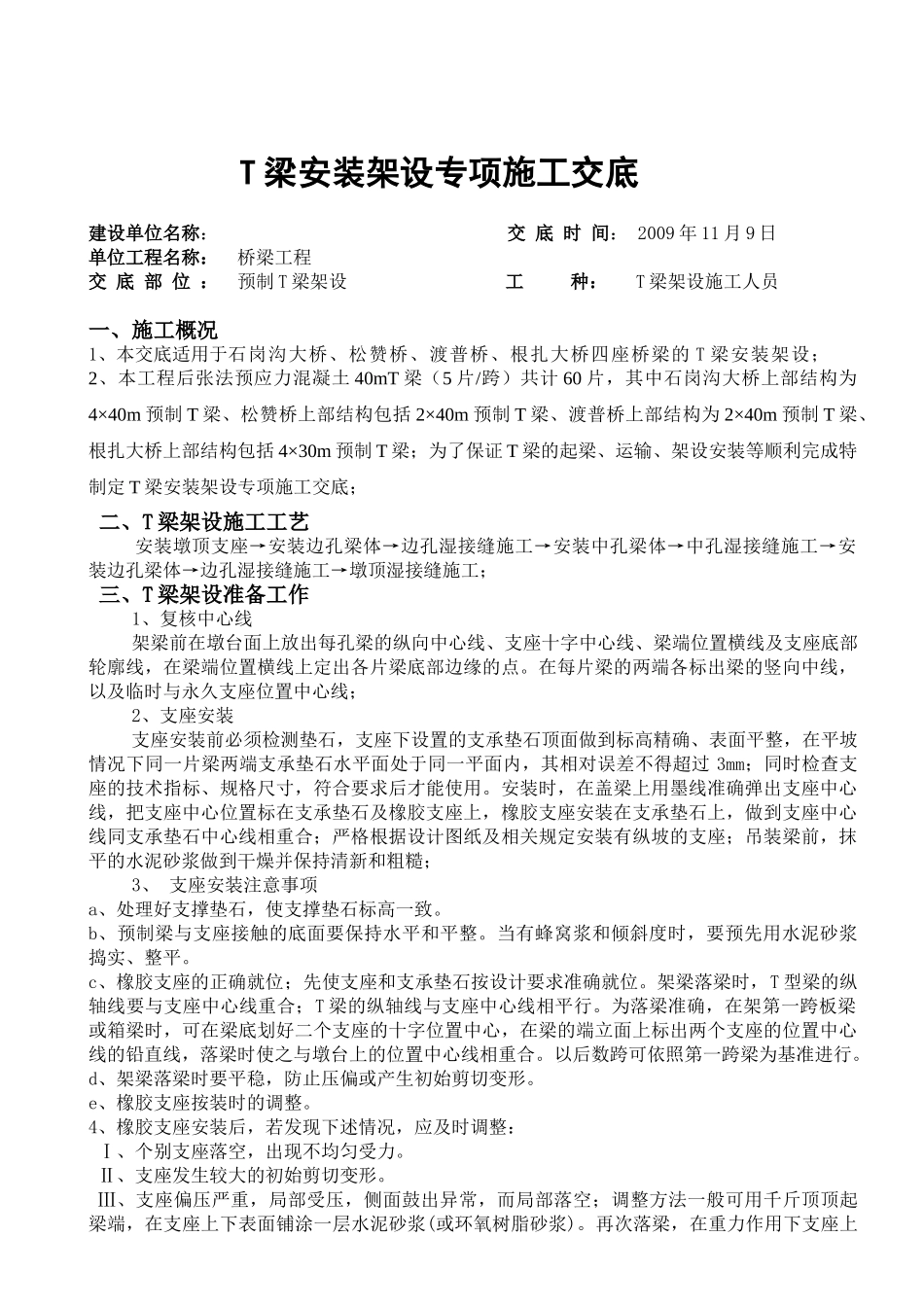

T 梁安装架设专项施工交底建设单位名称： 交 底 时 间： 2009 年 11 月 9 日单位工程名称： 桥梁工程交 底 部 位 ： 预制 T 梁架设 工 种： T 梁架设施工人员一、施工概况1、本交底适用于石岗沟大桥、松赞桥、渡普桥、根扎大桥四座桥梁的 T 梁安装架设；2、本工程后张法预应力混凝土 40mT 梁（5 片/跨）共计 60 片，其中石岗沟大桥上部结构为4×40m 预制 T 梁、松赞桥上部结构包括 2×40m 预制 T 梁、渡普桥上部结构为 2×40m 预制 T 梁、根扎大桥上部结构包括 4×30m 预制 T 梁；为了保证 T 梁的起梁、运输、架设安装等顺利完成特制定 T 梁安装架设专项施工交底；二、T 梁架设施工工艺安装墩顶支座→安装边孔梁体→边孔湿接缝施工→安装中孔梁体→中孔湿接缝施工→安装边孔梁体→边孔湿接缝施工→墩顶湿接缝施工；三、T 梁架设准备工作1、复核中心线 架梁前在墩台面上放出每孔梁的纵向中心线、支座十字中心线、梁端位置横线及支座底部轮廓线，在梁端位置横线上定出各片梁底部边缘的点。在每片梁的两端各标出梁的竖向中线，以及临时与永久支座位置中心线；2、支座安装支座安装前必须检测垫石，支座下设置的支承垫石顶面做到标高精确、表面平整，在平坡情况下同一片梁两端支承垫石水平面处于同一平面内，其相对误差不得超过 3mm；同时检查支座的技术指标、规格尺寸，符合要求后才能使用。安装时，在盖梁上用墨线准确弹出支座中心线，把支座中心位置标在支承垫石及橡胶支座上，橡胶支座安装在支承垫石上，做到支座中心线同支承垫石中心线相重合；严格根据设计图纸及相关规定安装有纵坡的支座；吊装梁前，抹平的水泥砂浆做到干燥并保持清新和粗糙；3、 支座安装注意事项a、处理好支撑垫石，使支撑垫石标高一致。b、预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。c、橡胶支座的正确就位；先使支座和支承垫石按设计要求准确就位。架梁落梁时，T 型梁的纵轴线要与支座中心线重合；T 梁的纵轴线与支座中心线相平行。为落梁准确，在架第一跨板梁或箱梁时，可在梁底划好二个支座的十字位置中心，在梁的端立面上标出两个支座的位置中心线的铅直线，落梁时使之与墩台上的位置中心线相重合。以后数跨可依照第一跨梁为基准进行。d、架梁落梁时要平稳，防止压偏或产生初始剪切变形。e、橡胶支座按装时的调整。4、橡胶支座安装后，若发现下述情况，应及时...
