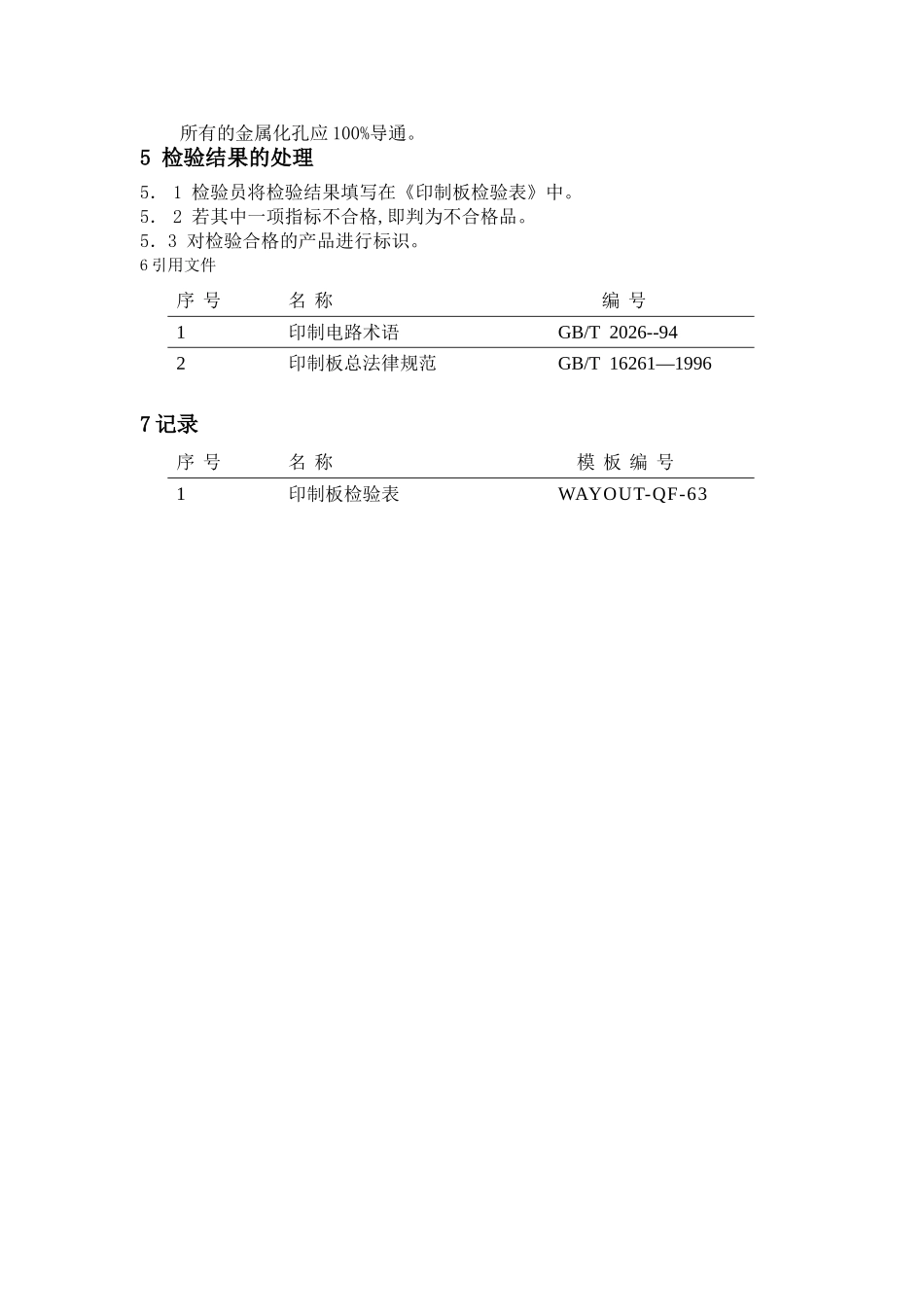

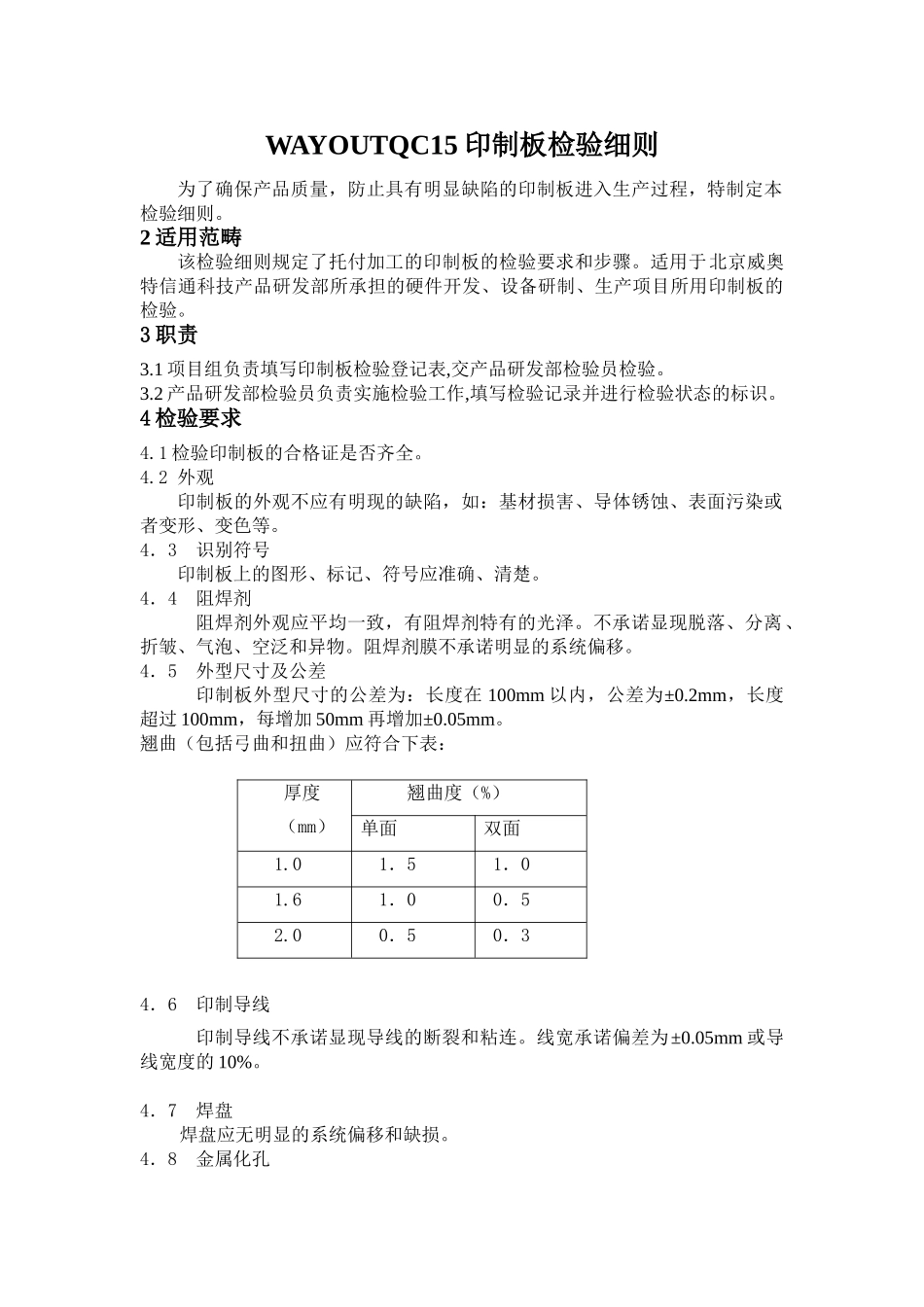

WAYOUTQC15 印制板检验细则为了确保产品质量，防止具有明显缺陷的印制板进入生产过程，特制定本检验细则。2 适用范畴该检验细则规定了托付加工的印制板的检验要求和步骤。适用于北京威奥特信通科技产品研发部所承担的硬件开发、设备研制、生产项目所用印制板的检验。3 职责3.1 项目组负责填写印制板检验登记表,交产品研发部检验员检验。3.2 产品研发部检验员负责实施检验工作,填写检验记录并进行检验状态的标识。4 检验要求4.1 检验印制板的合格证是否齐全。4.2 外观印制板的外观不应有明现的缺陷，如：基材损害、导体锈蚀、表面污染或者变形、变色等。4．3识别符号印制板上的图形、标记、符号应准确、清楚。4．4阻焊剂阻焊剂外观应平均一致，有阻焊剂特有的光泽。不承诺显现脱落、分离、折皱、气泡、空泛和异物。阻焊剂膜不承诺明显的系统偏移。4．5外型尺寸及公差印制板外型尺寸的公差为：长度在 100mm 以内，公差为±0.2mm，长度超过 100mm，每增加 50mm 再增加±0.05mm。翘曲（包括弓曲和扭曲）应符合下表： 厚度（mm） 翘曲度（%）单面双面 1.0 1．5 1．0 1.6 1．0 0．5 2.0 0．5 0．3 4．6印制导线印制导线不承诺显现导线的断裂和粘连。线宽承诺偏差为±0.05mm 或导线宽度的 10%。 4．7焊盘焊盘应无明显的系统偏移和缺损。4．8金属化孔所有的金属化孔应 100%导通。5 检验结果的处理5． 1 检验员将检验结果填写在《印制板检验表》中。5． 2 若其中一项指标不合格,即判为不合格品。5．3 对检验合格的产品进行标识。6 引用文件序 号名 称 编 号1印制电路术语GB/T 2026--94 2印制板总法律规范GB/T 16261—1996 7 记录序 号名 称模 板 编 号1印制板检验表WAYOUT-QF-63
