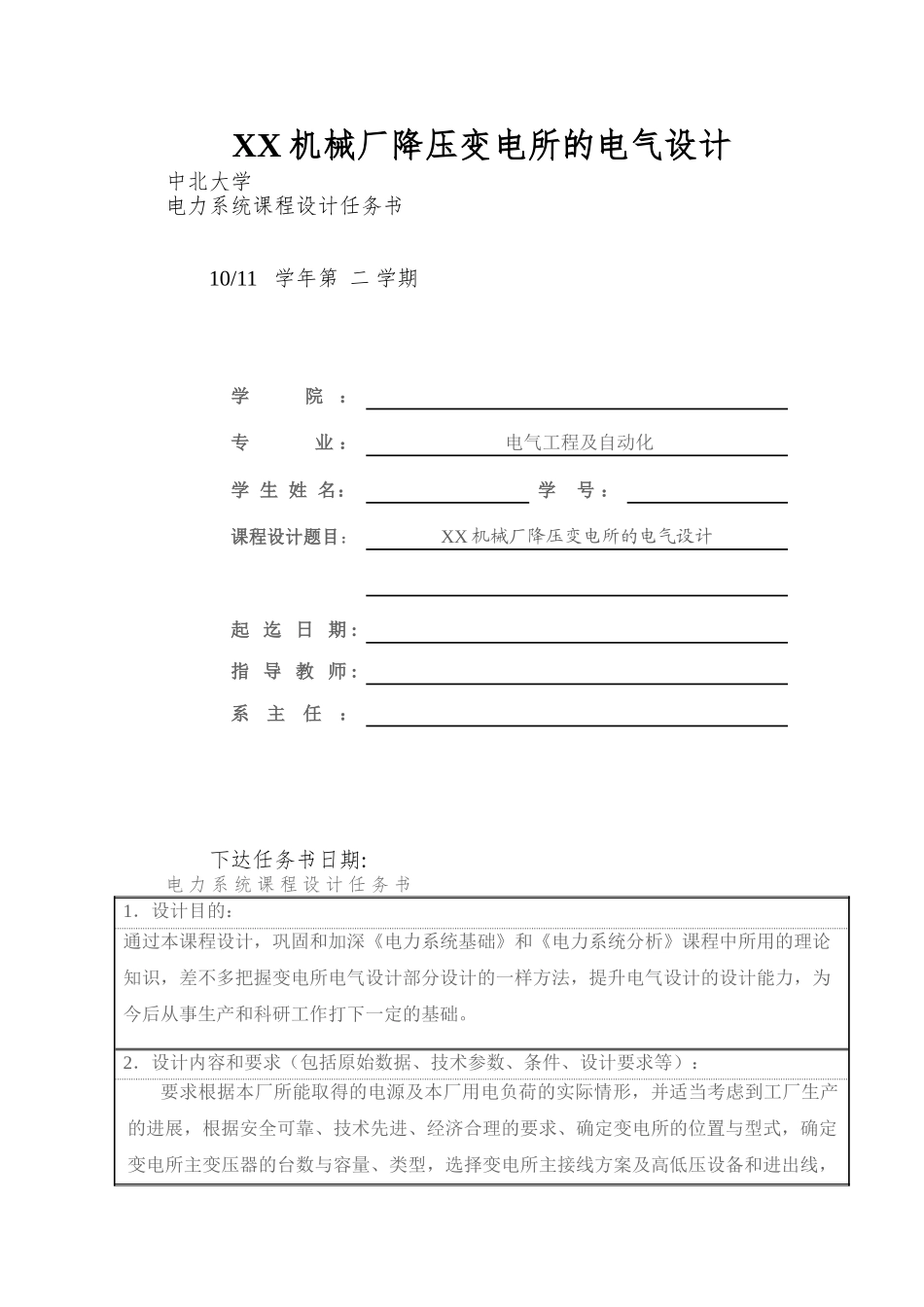

XX 机械厂降压变电所的电气设计中北大学电力系统课程设计任务书 10/11 学年第 二 学期 学 院：专 业 ： 电气工程及自动化学 生 姓 名：学 号 ： 课程设计题目：XX 机械厂降压变电所的电气设计 起 迄 日 期 :指 导 教 师 : 系主任： 下达任务书日期: 电 力 系 统 课 程 设 计 任 务 书1．设计目的：通过本课程设计，巩固和加深《电力系统基础》和《电力系统分析》课程中所用的理论知识，差不多把握变电所电气设计部分设计的一样方法，提升电气设计的设计能力，为今后从事生产和科研工作打下一定的基础
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）： 要求根据本厂所能取得的电源及本厂用电负荷的实际情形，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求、确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电爱护装置，确定防雷和接地装置，最后按要求写出设计讲明书，绘出设计图样

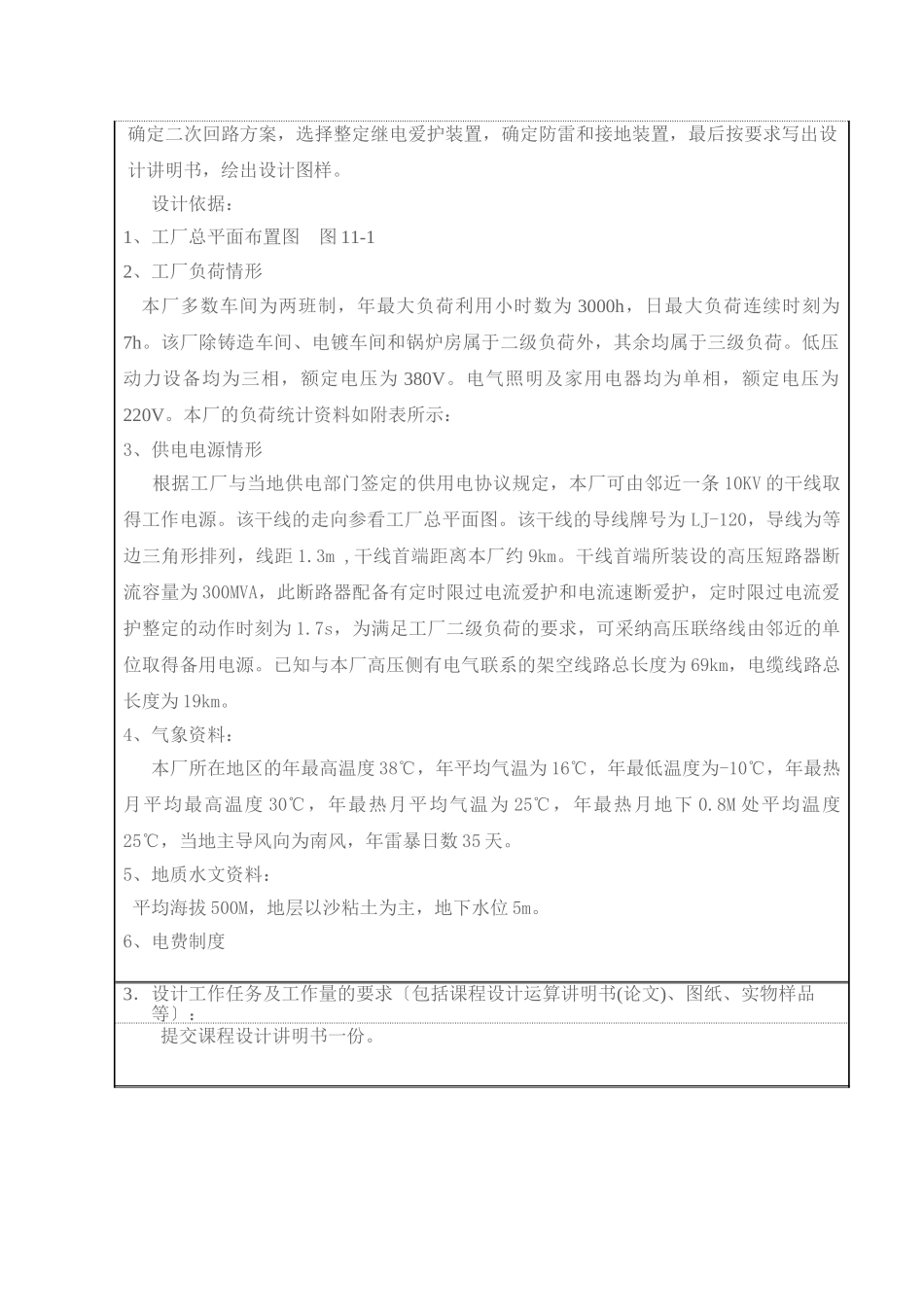

设计依据：1、工厂总平面布置图 图 11-12、工厂负荷情形 本厂多数车间为两班制，年最大负荷利用小时数为 3000h，日最大负荷连续时刻为7h
该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷
低压动力设备均为三相，额定电压为 380V
电气照明及家用电器均为单相，额定电压为220V

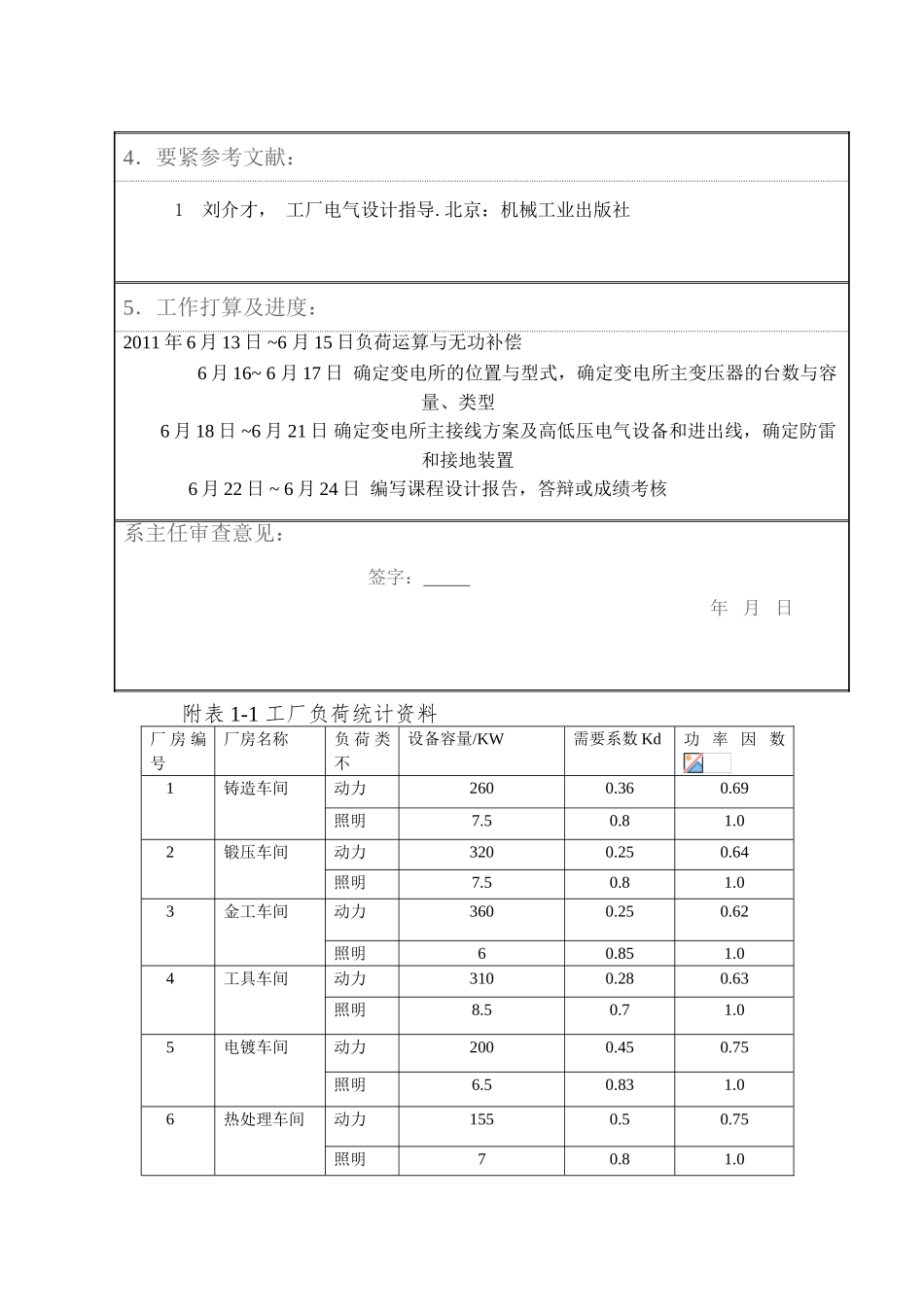

本厂的负荷统计资料如附表所示：3、供电电源情形 根据工厂与当地供电部门签定的供用电协议规定，本厂可由邻近一条 10KV 的干线取得工作电源
该干线的走向参看工厂总平面图
该干线的导线牌号为 LJ-120，导线为等边三角形排列，线距 1
3m ,干线首端距离本厂约 9km
干线首端所装设的高压短路器断流容量为 300MVA，此断路器配备有定时限过电流爱护和电流速断爱护，定时限过电流爱护
