xx水电站工程施工组织设计

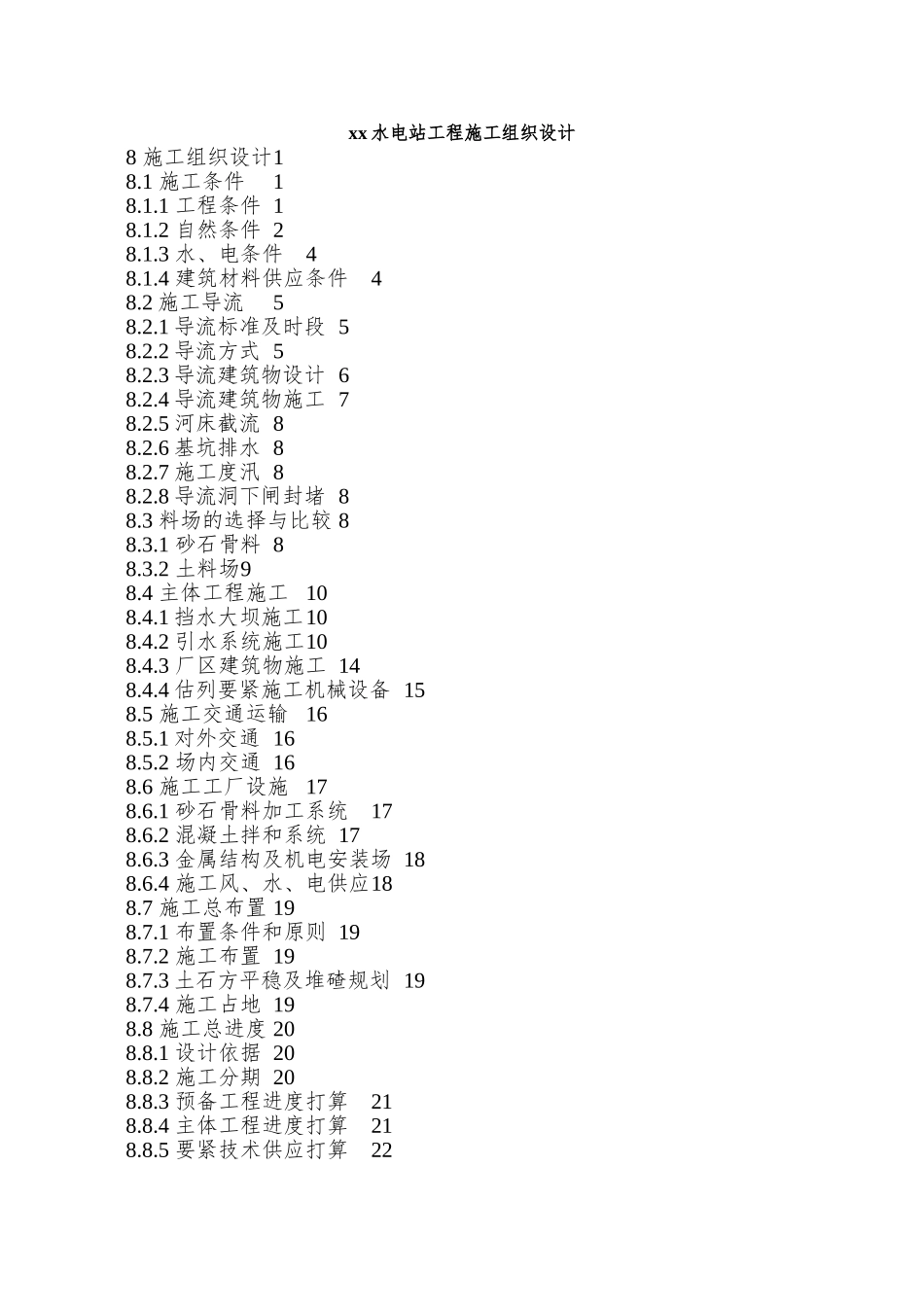

xx 水电站工程施工组织设计8 施工组织设计18.1 施工条件18.1.1 工程条件 18.1.2 自然条件 28.1.3 水、电条件48.1.4 建筑材料供应条件48.2 施工导流58.2.1 导流标准及时段 58.2.2 导流方式 58.2.3 导流建筑物设计 68.2.4 导流建筑物施工 78.2.5 河床截流 88.2.6 基坑排水 88.2.7 施工度汛 88.2.8 导流洞下闸封堵 88.3 料场的选择与比较 88.3.1 砂石骨料 88.3.2 土料场98.4 主体工程施工 108.4.1 挡水大坝施工108.4.2 引水系统施工108.4.3 厂区建筑物施工 148.4.4 估列要紧施工机械设备 158.5 施工交通运输 168.5.1 对外交通 168.5.2 场内交通 168.6 施工工厂设施 178.6.1 砂石骨料加工系统178.6.2 混凝土拌和系统 178.6.3 金属结构及机电安装场 188.6.4 施工风、水、电供应188.7 施工总布置 198.7.1 布置条件和原则 198.7.2 施工布置 198.7.3 土石方平稳及堆碴规划 198.7.4 施工占地 198.8 施工总进度 208.8.1 设计依据 208.8.2 施工分期 208.8.3 预备工程进度打算218.8.4 主体工程进度打算218.8.5 要紧技术供应打算228 施工组织设计8.1 施工条件8.1.1 工程条件8.1.1.1 工程地理位置岔河水电站地处六盘水市钟山区月照乡，为乌江干流南源三岔河干流（阿珠以上河段）水利水电规划的第四级电站。坝址距钟山区约 25km，距月照乡驻地约 10km。工程区邻近有公路通过，对外交通方便。8.1.1.2 枢纽建筑物组成挡水坝为 M7.5 浆砌毛石重力坝，坝顶高程 1602.20m，重力坝下游坝坡为 1:0.8，坝顶宽度为 3.0m，坝轴线长度为 94.163m。其中左坝段长11.204m，右坝段长 21.395m，中间溢流坝段长 61.60m，坝底高程1571.00m，最大坝高 26.00m。溢流坝段位于河床中部，溢流堰净宽60.0m，堰顶高程为 1595.00m。右岸非溢流坝段底部设冲沙底孔，孔口尺寸（宽×高）2.0×2.5m，底板高程 1580.00m。引水隧洞沿大坝右岸布置，隧洞总长 1058.951m，底板高程 1583.00m，出口底板高程 1578.80m。隧洞为圆形有压隧洞，拟定隧洞隧洞过水断面洞径 5.0m，Ⅲ、Ⅳ类围岩衬砌厚均为 0.5m，Ⅱ类围岩衬砌厚为 0.30m， 调压井为上游地下式调压室，为圆形阻抗式，最高涌波水位 1606.10m，最低涌波水位 1585.80m，正常水位 1593.78m。调压井断面内半径 7.0m，圆筒壁厚 1.0m，井筒顶高程 1608.1m，圆环板顶面高程 1591.28m，圆环板厚 2.0m，调压井底部隧洞中心线高程 1578.80m，...
