《03g101-1图集》中的问题一般解答

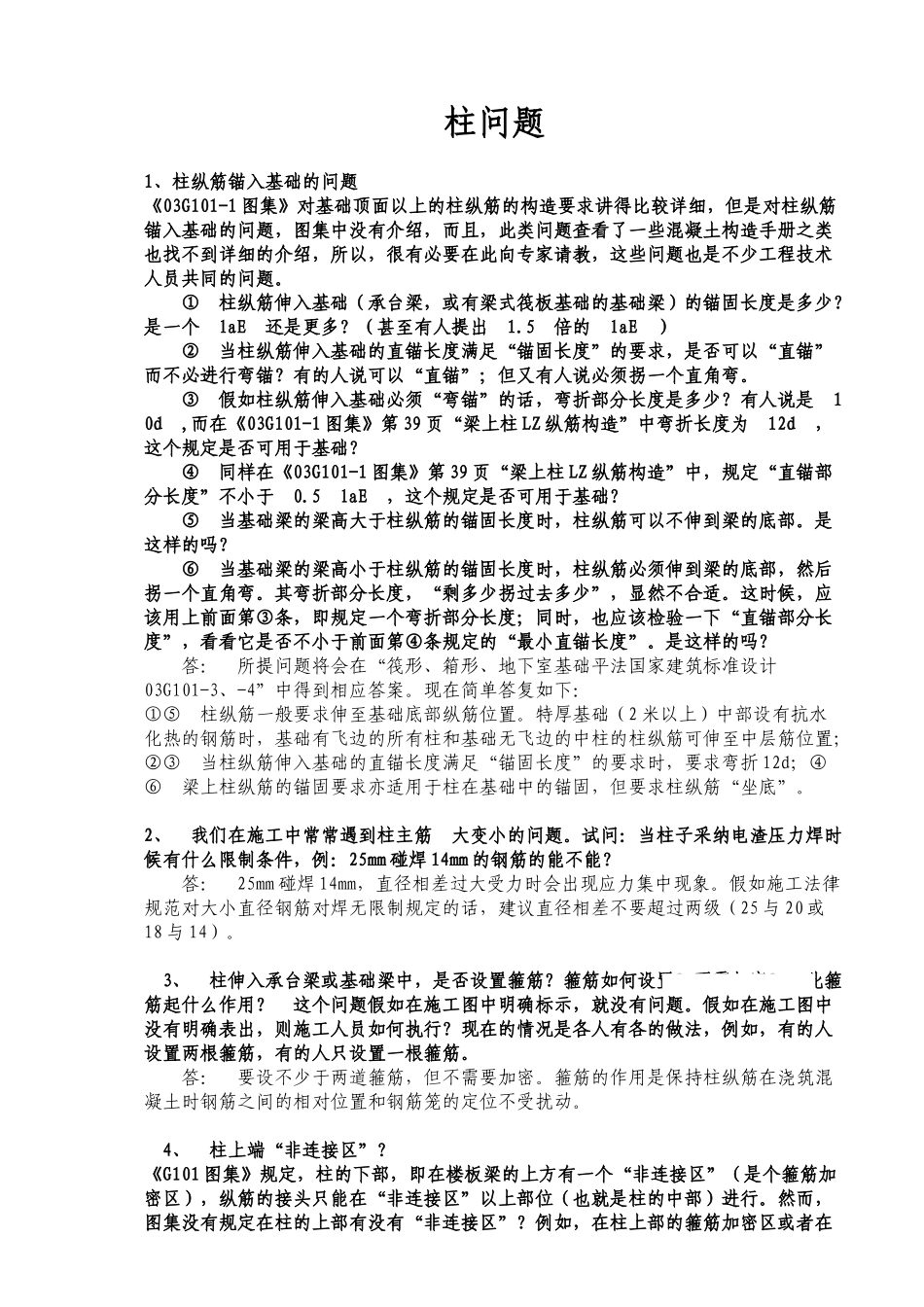

柱问题 1、柱纵筋锚入基础的问题《03G101-1 图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。 ① 柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个 laE 还是更多？（甚至有人提出 1.5 倍的 laE ） ② 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求，是否可以“直锚”而不必进行弯锚？有的人说可以“直锚”；但又有人说必须拐一个直角弯。 ③ 假如柱纵筋伸入基础必须“弯锚”的话，弯折部分长度是多少？有人说是 10d ,而在《03G101-1 图集》第 39 页“梁上柱 LZ 纵筋构造”中弯折长度为 12d ，这个规定是否可用于基础？ ④ 同样在《03G101-1 图集》第 39 页“梁上柱 LZ 纵筋构造”中，规定“直锚部分长度”不小于 0.5 laE ，这个规定是否可用于基础？ ⑤ 当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。是这样的吗？ ⑥ 当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。其弯折部分长度，“剩多少拐过去多少”，显然不合适。这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下“直锚部分长度”，看看它是否不小于前面第④条规定的“最小直锚长度”。是这样的吗？ 答： 所提问题将会在“筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4”中得到相应答案。现在简单答复如下： ①⑤ 柱纵筋一般要求伸至基础底部纵筋位置。特厚基础（2 米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位置；②③ 当柱纵筋伸入基础的直锚长度满足“锚固长度”的要求时，要求弯折 12d；④⑥ 梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋“坐底”。 2、 我们在施工中常常遇到柱主筋 大变小的问题。试问：当柱子采纳电渣压力焊时候有什么限制条件，例：25mm 碰焊 14mm 的钢筋的能不能？ 答： 25mm 碰焊 14mm，直径相差过大受力时会出现应力集中现象。假如施工法律规范对大小直径钢筋对焊无限制规定的话，建议直径相差不要超过两级（25 与 20 或18 与 14）。 3、 柱伸入承台梁或基础梁中，是否设置箍筋？箍筋如何设置？不...
