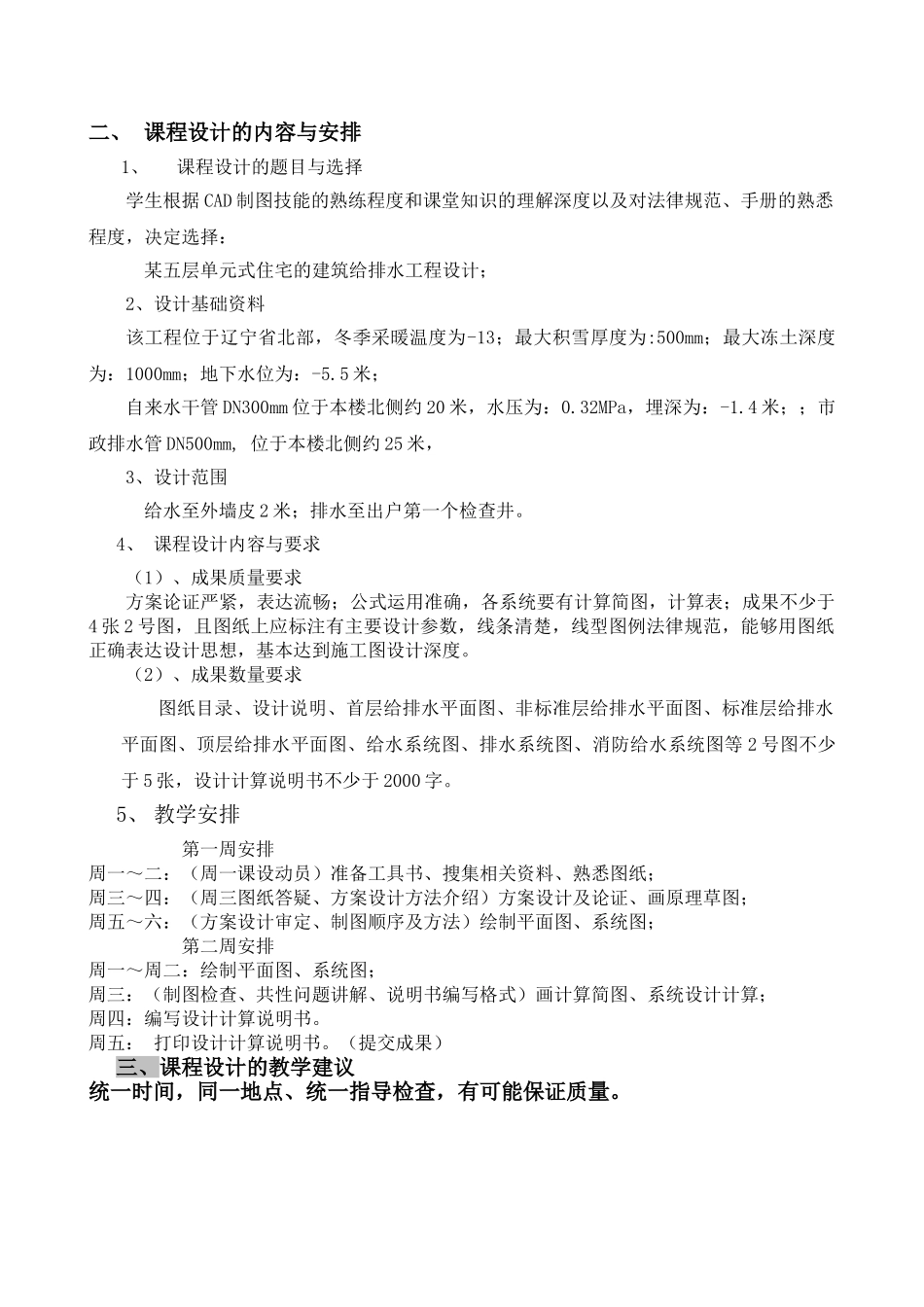

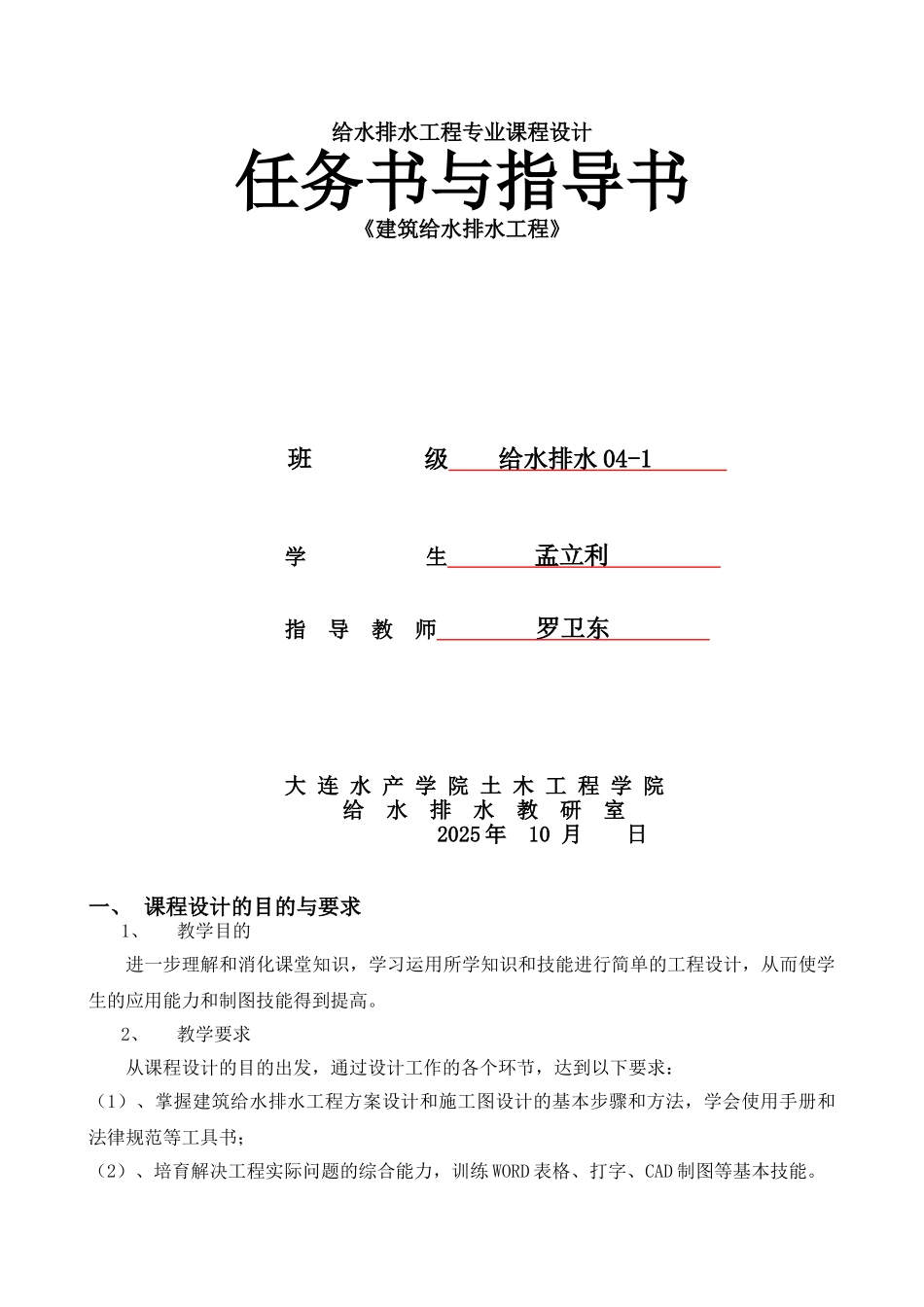

给水排水工程专业课程设计任务书与指导书《建筑给水排水工程》班 级 给水排水 04-1 学 生 孟立利 指 导 教 师 罗卫东 大 连 水 产 学 院 土 木 工 程 学 院 给 水 排 水 教 研 室2025 年 10 月 日 一、 课程设计的目的与要求1、教学目的进一步理解和消化课堂知识，学习运用所学知识和技能进行简单的工程设计，从而使学生的应用能力和制图技能得到提高。2、教学要求从课程设计的目的出发，通过设计工作的各个环节，达到以下要求：（1）、掌握建筑给水排水工程方案设计和施工图设计的基本步骤和方法，学会使用手册和法律规范等工具书；（2）、培育解决工程实际问题的综合能力，训练 WORD 表格、打字、CAD 制图等基本技能。二、 课程设计的内容与安排1、课程设计的题目与选择学生根据 CAD 制图技能的熟练程度和课堂知识的理解深度以及对法律规范、手册的熟悉程度，决定选择：某五层单元式住宅的建筑给排水工程设计；2、设计基础资料该工程位于辽宁省北部，冬季采暖温度为-13；最大积雪厚度为:500mm；最大冻土深度为：1000mm；地下水位为：-5.5 米；自来水干管 DN300mm 位于本楼北侧约 20 米，水压为：0.32MPa，埋深为：-1.4 米；；市政排水管 DN500mm, 位于本楼北侧约 25 米， 3、设计范围给水至外墙皮 2 米；排水至出户第一个检查井。4、 课程设计内容与要求（1）、成果质量要求方案论证严紧，表达流畅；公式运用准确，各系统要有计算简图，计算表；成果不少于4 张 2 号图，且图纸上应标注有主要设计参数，线条清楚，线型图例法律规范，能够用图纸正确表达设计思想，基本达到施工图设计深度。（2）、成果数量要求图纸目录、设计说明、首层给排水平面图、非标准层给排水平面图、标准层给排水平面图、顶层给排水平面图、给水系统图、排水系统图、消防给水系统图等 2 号图不少于 5 张，设计计算说明书不少于 2000 字。5、 教学安排第一周安排周一～二：（周一课设动员）准备工具书、搜集相关资料、熟悉图纸；周三～四：（周三图纸答疑、方案设计方法介绍）方案设计及论证、画原理草图；周五～六：（方案设计审定、制图顺序及方法）绘制平面图、系统图；第二周安排周一～周二：绘制平面图、系统图； 周三：（制图检查、共性问题讲解、说明书编写格式）画计算简图、系统设计计算；周四：编写设计计算说明书。周五： 打印设计计算说明书。（提交成果）三、课程设计的教学建议统一时间...
