《水泵及水泵站》课程设计

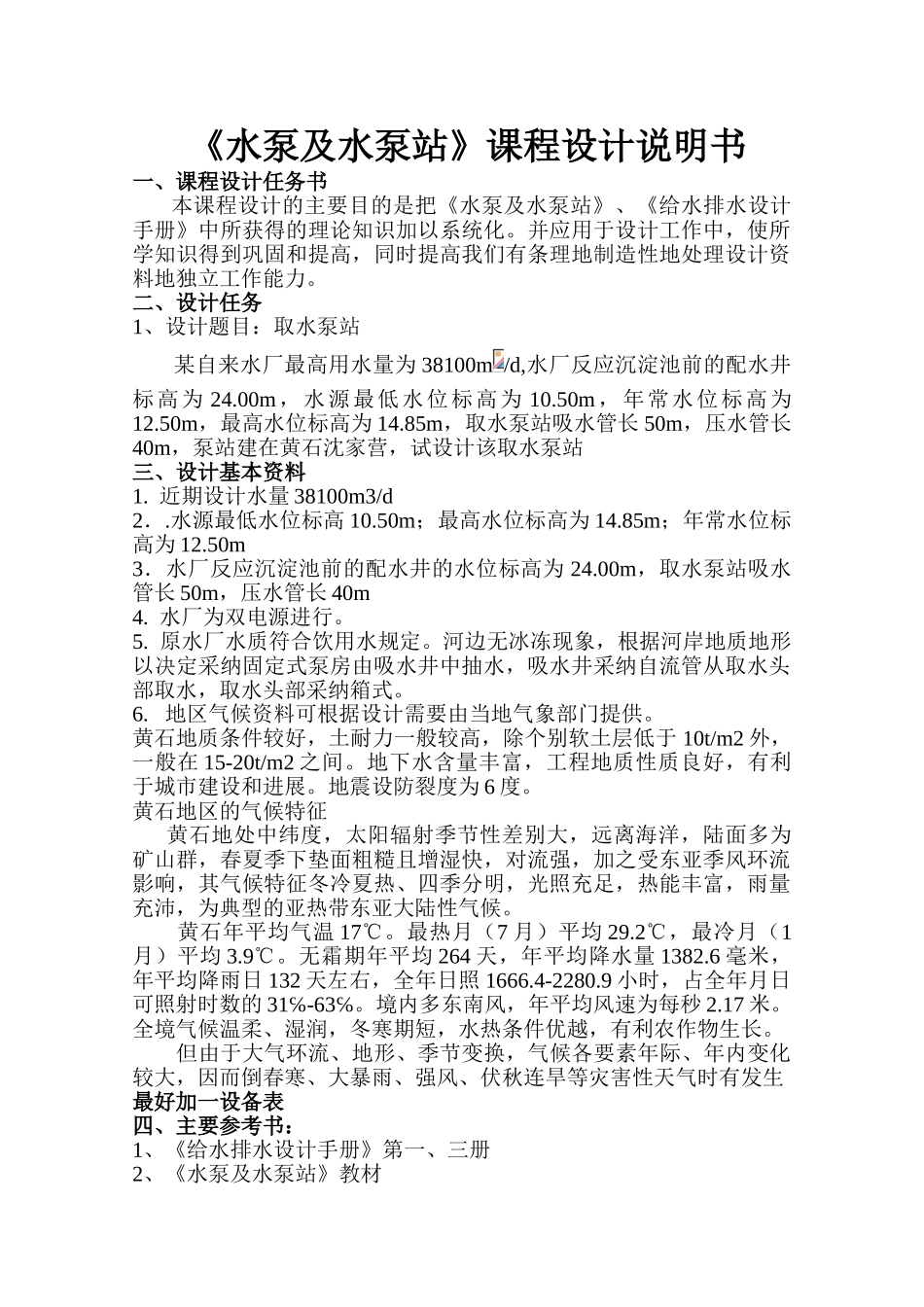

《水泵及水泵站》课程设计说明书一、课程设计任务书 本课程设计的主要目的是把《水泵及水泵站》、《给水排水设计手册》中所获得的理论知识加以系统化。并应用于设计工作中，使所学知识得到巩固和提高，同时提高我们有条理地制造性地处理设计资料地独立工作能力。二、设计任务1、设计题目：取水泵站 某自来水厂最高用水量为 38100m /d,水厂反应沉淀池前的配水井标高为 24.00m，水源最低水位标高为 10.50m，年常水位标高为12.50m，最高水位标高为 14.85m，取水泵站吸水管长 50m，压水管长40m，泵站建在黄石沈家营，试设计该取水泵站三、设计基本资料1. 近期设计水量 38100m3/d2．.水源最低水位标高 10.50m；最高水位标高为 14.85m；年常水位标高为 12.50m3．水厂反应沉淀池前的配水井的水位标高为 24.00m，取水泵站吸水管长 50m，压水管长 40m4. 水厂为双电源进行。5. 原水厂水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采纳固定式泵房由吸水井中抽水，吸水井采纳自流管从取水头部取水，取水头部采纳箱式。6. 地区气候资料可根据设计需要由当地气象部门提供。黄石地质条件较好，土耐力一般较高，除个别软土层低于 10t/m2 外，一般在 15-20t/m2 之间。地下水含量丰富，工程地质性质良好，有利于城市建设和进展。地震设防裂度为 6 度。黄石地区的气候特征 黄石地处中纬度，太阳辐射季节性差别大，远离海洋，陆面多为矿山群，春夏季下垫面粗糙且增湿快，对流强，加之受东亚季风环流影响，其气候特征冬冷夏热、四季分明，光照充足，热能丰富，雨量充沛，为典型的亚热带东亚大陆性气候。 黄石年平均气温 17℃。最热月（7 月）平均 29.2℃，最冷月（1月）平均 3.9℃。无霜期年平均 264 天，年平均降水量 1382.6 毫米，年平均降雨日 132 天左右，全年日照 1666.4-2280.9 小时，占全年月日可照射时数的 31℅-63℅。境内多东南风，年平均风速为每秒 2.17 米。全境气候温柔、湿润，冬寒期短，水热条件优越，有利农作物生长。 但由于大气环流、地形、季节变换，气候各要素年际、年内变化较大，因而倒春寒、大暴雨、强风、伏秋连旱等灾害性天气时有发生最好加一设备表四、主要参考书：1、《给水排水设计手册》第一、三册2、《水泵及水泵站》教材3、《水泵及泵站设计计算》李亚峰等编4、《给水排水管材有用手册》刘慧等编《水泵及水泵站》课程设计计算书一、设计流量的确定和设计扬程估算⑴．设计流量...
