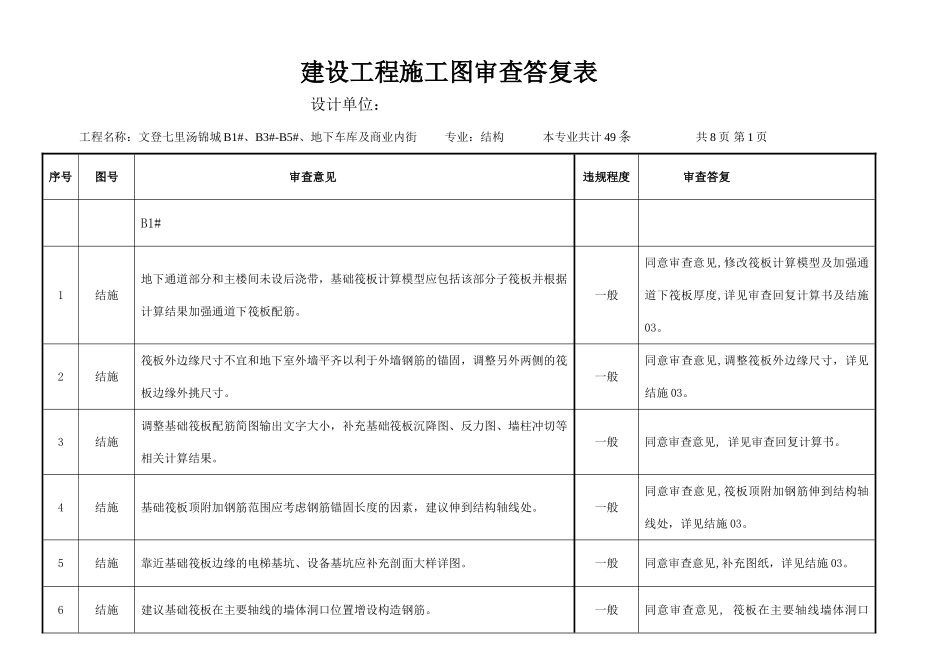

建设工程施工图审查答复表设计单位：工程名称：文登七里汤锦城 B1#、B3#-B5#、地下车库及商业内街 专业：结构 本专业共计 49 条 共 8 页 第 1 页序号图号审查意见违规程度 审查答复B1#1结施地下通道部分和主楼间未设后浇带，基础筏板计算模型应包括该部分子筏板并根据计算结果加强通道下筏板配筋。一般同意审查意见,修改筏板计算模型及加强通道下筏板厚度,详见审查回复计算书及结施03。2结施筏板外边缘尺寸不宜和地下室外墙平齐以利于外墙钢筋的锚固，调整另外两侧的筏板边缘外挑尺寸。一般同意审查意见,调整筏板外边缘尺寸，详见结施 03。3结施调整基础筏板配筋简图输出文字大小，补充基础筏板沉降图、反力图、墙柱冲切等相关计算结果。一般同意审查意见, 详见审查回复计算书。4结施基础筏板顶附加钢筋范围应考虑钢筋锚固长度的因素，建议伸到结构轴线处。一般同意审查意见,筏板顶附加钢筋伸到结构轴线处，详见结施 03。5结施靠近基础筏板边缘的电梯基坑、设备基坑应补充剖面大样详图。一般同意审查意见,补充图纸，详见结施 03。6结施建议基础筏板在主要轴线的墙体洞口位置增设构造钢筋。一般同意审查意见, 筏板在主要轴线墙体洞口下增设构造暗梁，详见结施 03。7结施补充地下一层附加的挡土墙基础图，该混凝土墙应在结构模型中输入计算。一般同意审查意见,挡土墙基础见结施 06 的注明，该混凝土墙输入模型计算，详见审查回复计算书。项目负责人： 审定： 审核： 设计人： 答复时间：2025.3.25 注册师章：此修改图纸与答复意见完全相符 建设工程施工图审查答复表设计单位：威海市建筑设计院有限公司工程名称：文登七里汤锦城 B1#、B3#-B5#、地下车库及商业内街 专业：结构 本专业共计 49 条 共 8 页 第 2 页序号图号审查意见违规程度 审查答复8结施补充地下一层单侧挡土墙附加的水平土压力大小，该荷载应输入模型计算。一般同意审查意见,地下一层单侧挡土墙顶增加水平线荷载, 详见审查回复计算书。9结施-0.050 标高楼板构造、配筋均应满足地下室顶板的相关要求。一般同意审查意见,修改图纸,详见结施 13。10结施20.70 标高楼板构造、配筋应满足体形收进楼板的相关要求。一般同意审查意见,修改图纸，详见结施 21。11结施补充连廊部分结构计算结果，连廊底部层高较大，应按实际标高输入以正确反映底一般同意审查意见,补充连廊结构计算结果，详层的层间位移；补充连廊部分结构基础平面、剖面图。见审查回...
