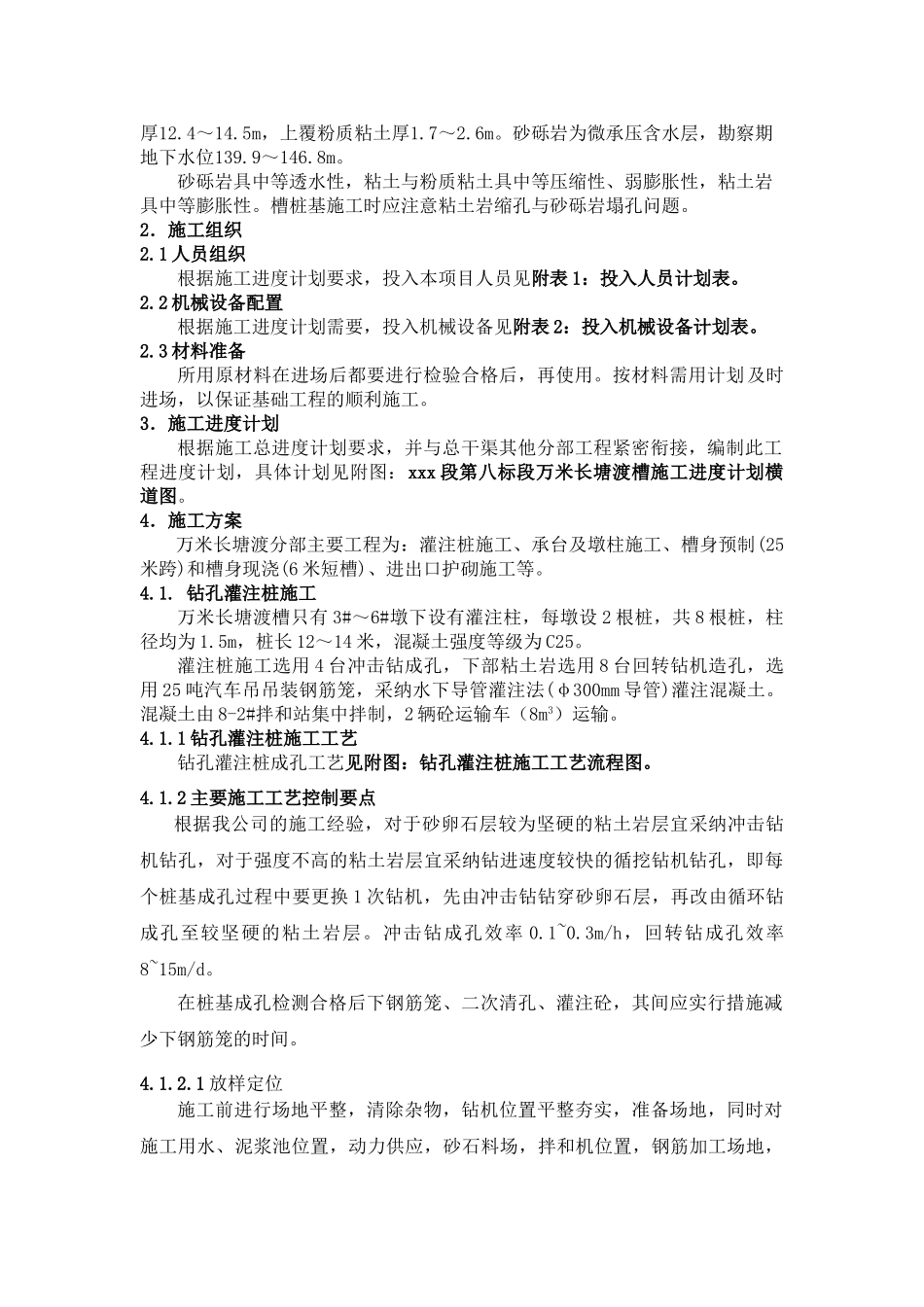

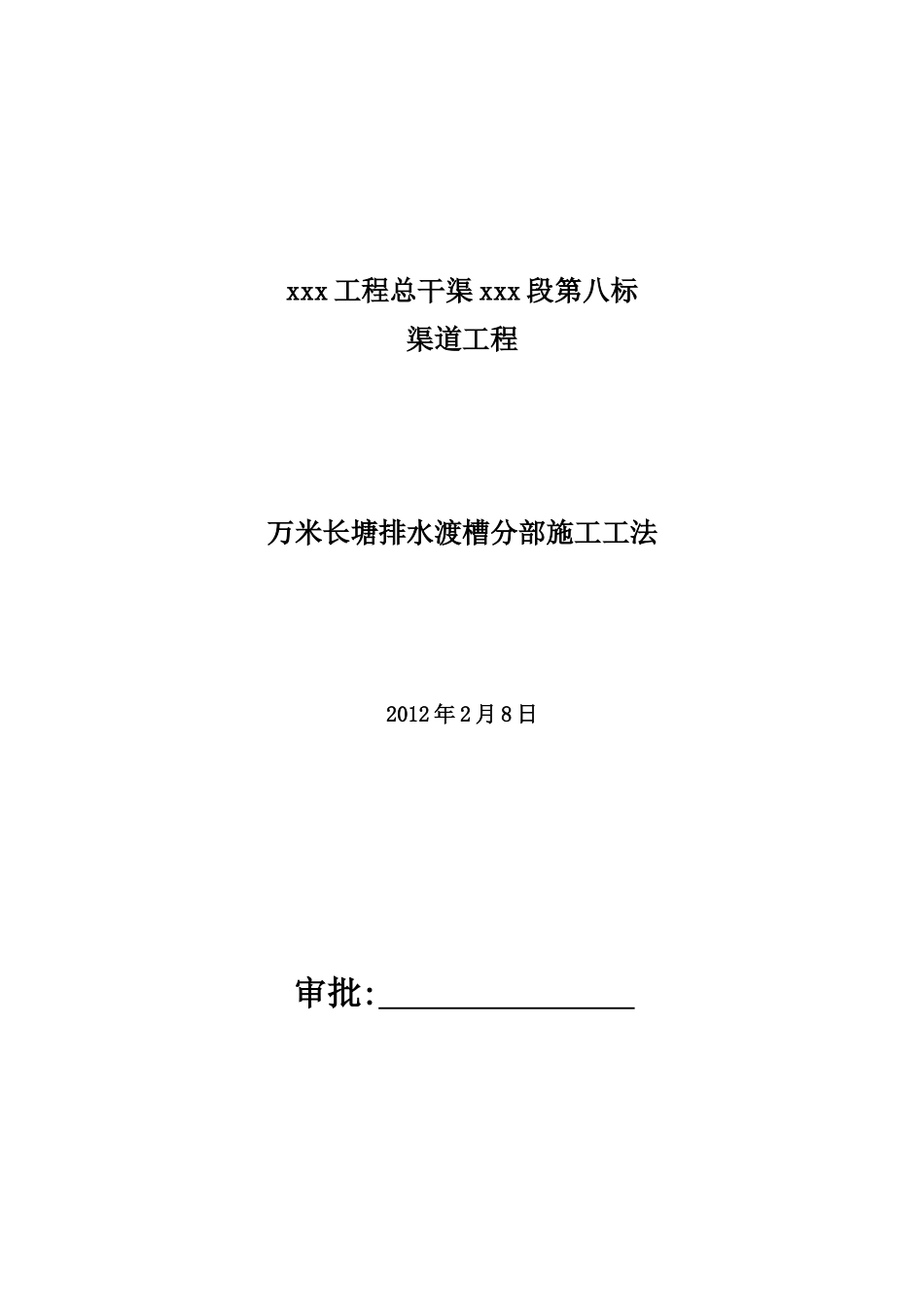

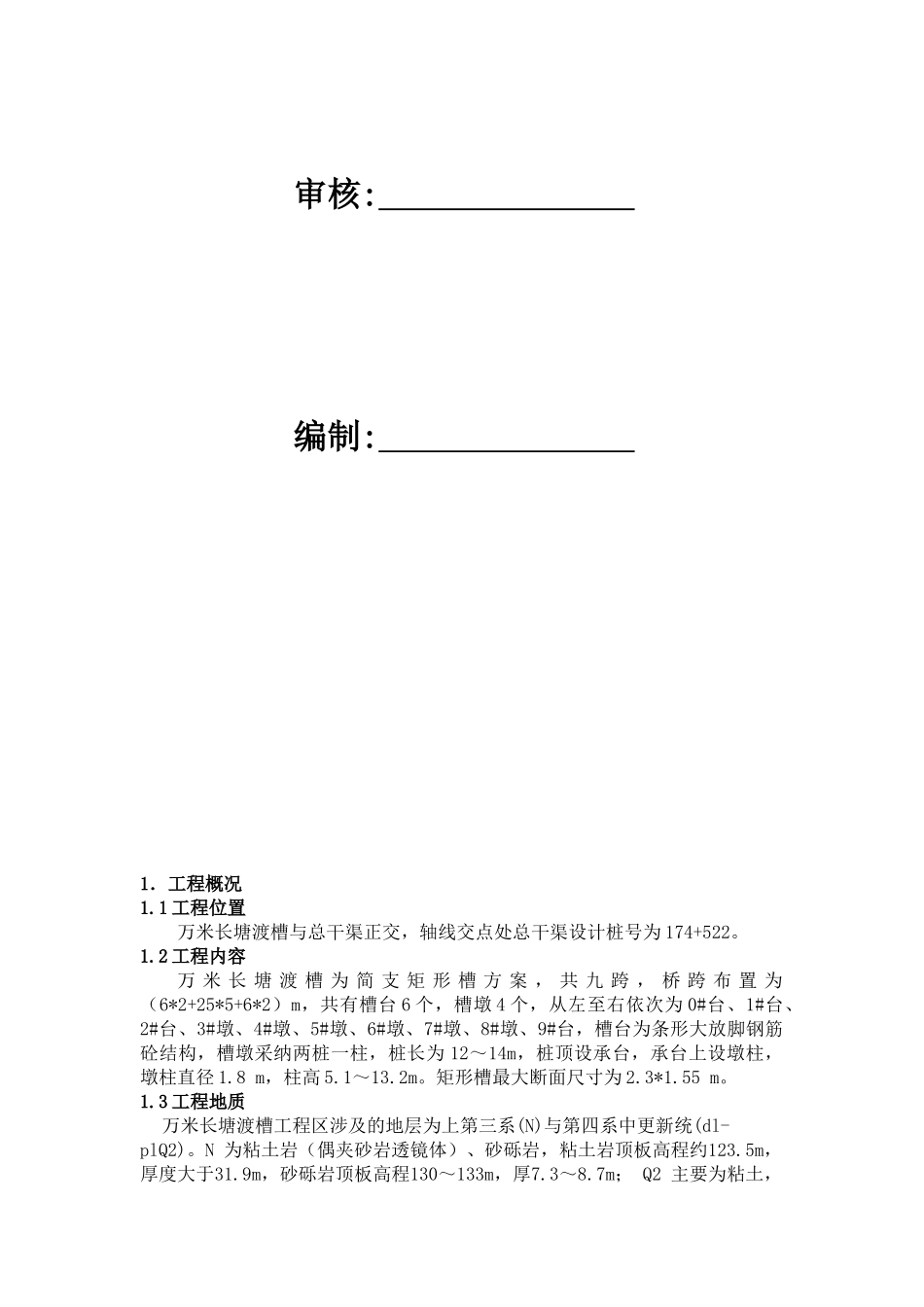

xxx 工程总干渠 xxx 段第八标渠道工程万米长塘排水渡槽分部施工工法2012 年 2 月 8 日 审批: 审核: 编制: 1．工程概况1.1 工程位置万米长塘渡槽与总干渠正交，轴线交点处总干渠设计桩号为 174+522。1.2 工程内容万 米 长 塘 渡 槽 为 简 支 矩 形 槽 方 案 ， 共 九 跨 ， 桥 跨 布 置 为（6*2+25*5+6*2）m，共有槽台 6 个，槽墩 4 个，从左至右依次为 0#台、1#台、2#台、3#墩、4#墩、5#墩、6#墩、7#墩、8#墩、9#台，槽台为条形大放脚钢筋砼结构，槽墩采纳两桩一柱，桩长为 12～14m，桩顶设承台，承台上设墩柱，墩柱直径 1.8 m，柱高 5.1～13.2m。矩形槽最大断面尺寸为 2.3*1.55 m。1.3 工程地质万米长塘渡槽工程区涉及的地层为上第三系(N)与第四系中更新统(dl-plQ2)。N 为粘土岩（偶夹砂岩透镜体）、砂砾岩，粘土岩顶板高程约123.5m，厚度大于31.9m，砂砾岩顶板高程130～133m，厚7.3～8.7m； Q2 主要为粘土，厚12.4～14.5m，上覆粉质粘土厚1.7～2.6m。砂砾岩为微承压含水层，勘察期地下水位139.9～146.8m。砂砾岩具中等透水性，粘土与粉质粘土具中等压缩性、弱膨胀性，粘土岩具中等膨胀性。槽桩基施工时应注意粘土岩缩孔与砂砾岩塌孔问题。2．施工组织2.1 人员组织根据施工进度计划要求，投入本项目人员见附表 1：投入人员计划表。2.2 机械设备配置根据施工进度计划需要，投入机械设备见附表 2：投入机械设备计划表。2.3 材料准备所用原材料在进场后都要进行检验合格后，再使用。按材料需用计划及时进场，以保证基础工程的顺利施工。3．施工进度计划根据施工总进度计划要求，并与总干渠其他分部工程紧密衔接，编制此工程进度计划，具体计划见附图：xxx 段第八标段万米长塘渡槽施工进度计划横道图。4．施工方案万米长塘渡分部主要工程为：灌注桩施工、承台及墩柱施工、槽身预制(25米跨)和槽身现浇(6 米短槽)、进出口护砌施工等。4.1. 钻孔灌注桩施工万米长塘渡槽只有 3#～6#墩下设有灌注柱，每墩设 2 根桩，共 8 根桩，柱径均为 1.5m，桩长 12～14 米，混凝土强度等级为 C25。灌注桩施工选用 4 台冲击钻成孔，下部粘土岩选用 8 台回转钻机造孔，选用 25 吨汽车吊吊装钢筋笼，采纳水下导管灌注法(φ300mm 导管)灌注混凝土。混凝土由 8-2#拌和站集中拌制，2 辆砼运输车（8m3）运输。4.1.1 钻孔灌注桩施工工艺钻孔灌注桩成孔工艺见附图：钻孔灌注桩施工工艺流程图。...
