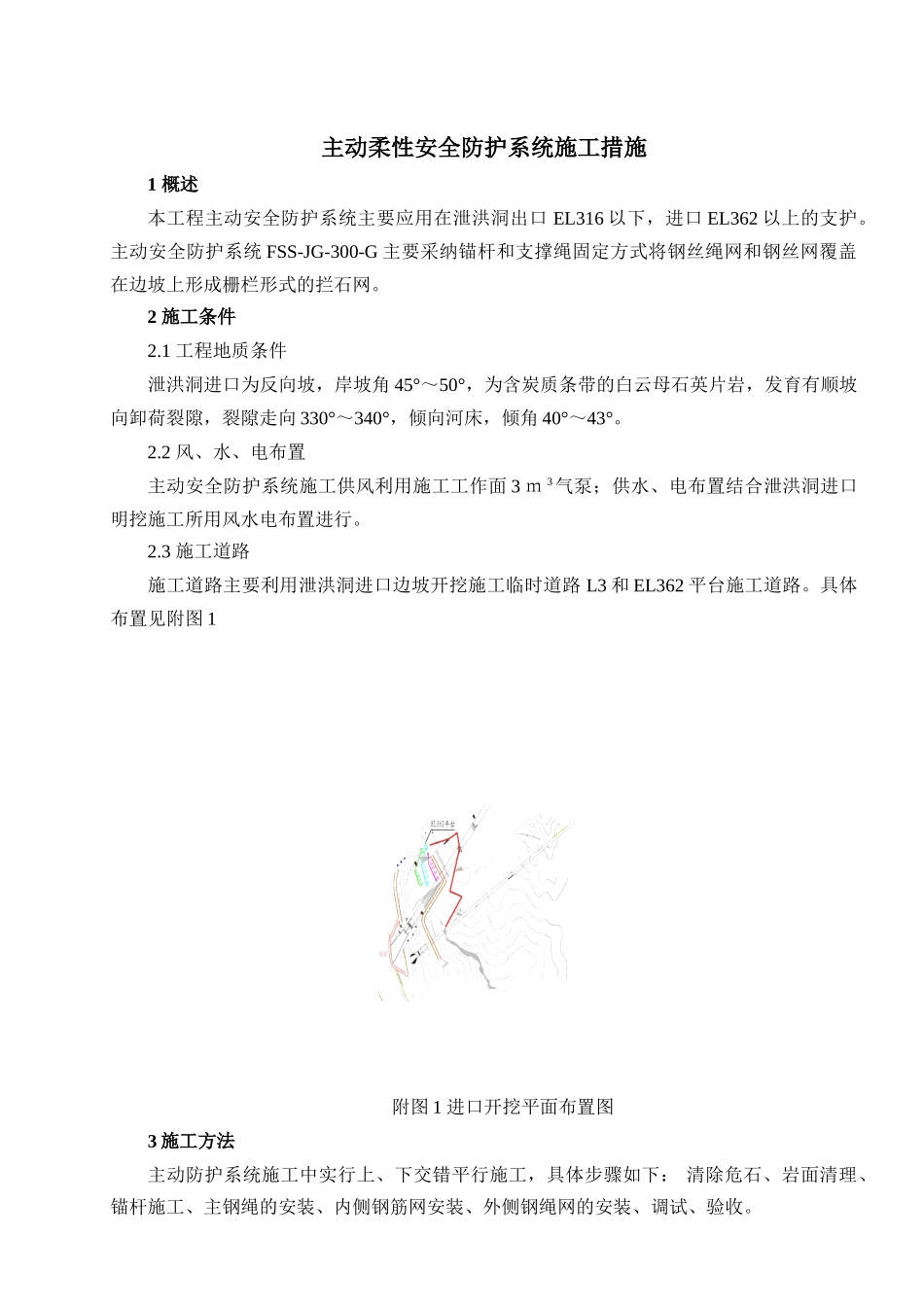

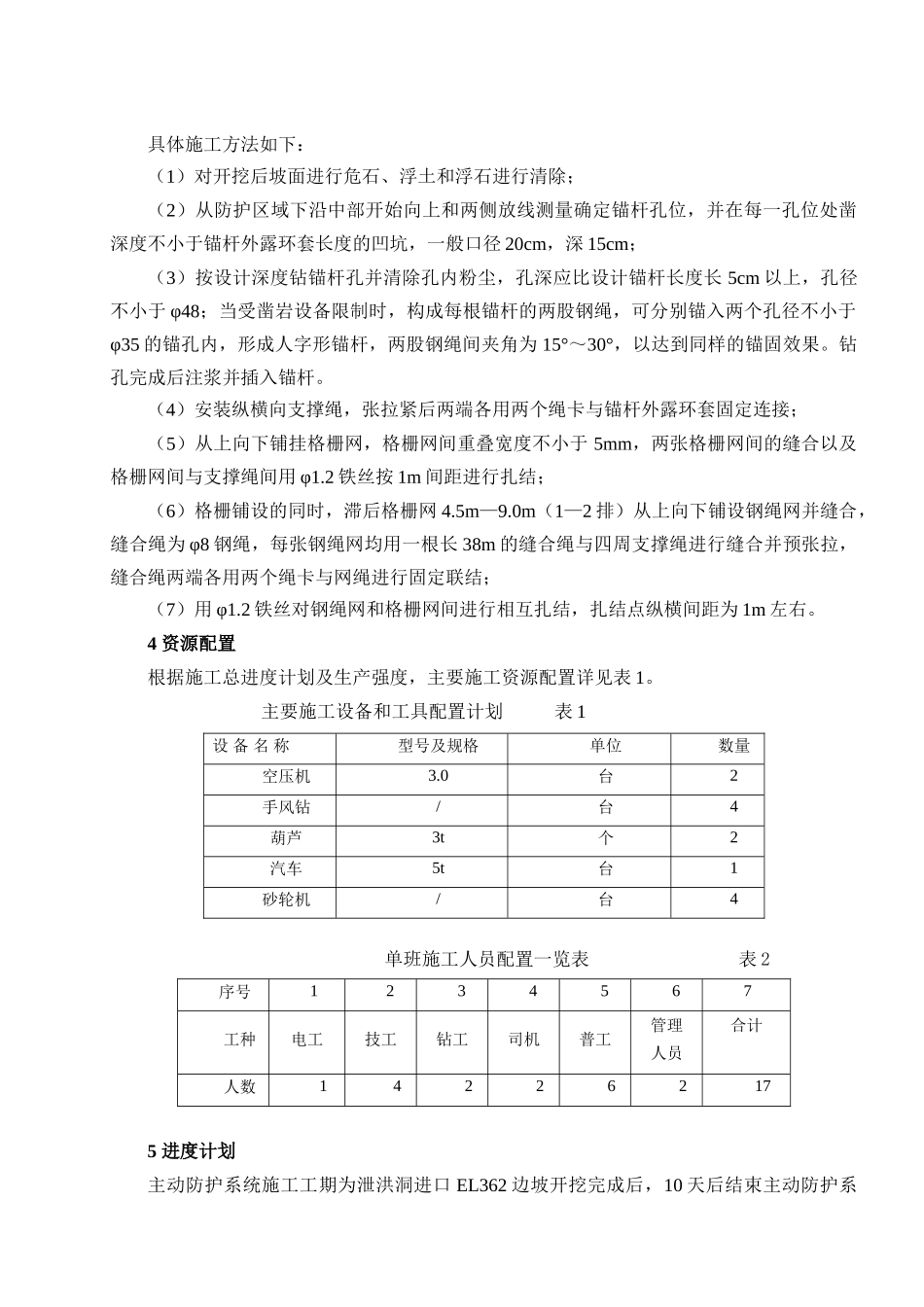

主动柔性安全防护系统施工措施1 概述本工程主动安全防护系统主要应用在泄洪洞出口 EL316 以下，进口 EL362 以上的支护。主动安全防护系统 FSS-JG-300-G 主要采纳锚杆和支撑绳固定方式将钢丝绳网和钢丝网覆盖在边坡上形成栅栏形式的拦石网。2 施工条件2.1 工程地质条件泄洪洞进口为反向坡，岸坡角 45°～50°，为含炭质条带的白云母石英片岩，发育有顺坡向卸荷裂隙，裂隙走向 330°～340°，倾向河床，倾角 40°～43°。2.2 风、水、电布置主动安全防护系统施工供风利用施工工作面 3 ｍ 3气泵；供水、电布置结合泄洪洞进口明挖施工所用风水电布置进行。2.3 施工道路施工道路主要利用泄洪洞进口边坡开挖施工临时道路 L3 和 EL362 平台施工道路。具体布置见附图 1附图 1 进口开挖平面布置图3 施工方法主动防护系统施工中实行上、下交错平行施工，具体步骤如下： 清除危石、岩面清理、锚杆施工、主钢绳的安装、内侧钢筋网安装、外侧钢绳网的安装、调试、验收。具体施工方法如下：（1）对开挖后坡面进行危石、浮土和浮石进行清除；（2）从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位，并在每一孔位处凿深度不小于锚杆外露环套长度的凹坑，一般口径 20cm，深 15cm；（3）按设计深度钻锚杆孔并清除孔内粉尘，孔深应比设计锚杆长度长 5cm 以上，孔径不小于 φ48；当受凿岩设备限制时，构成每根锚杆的两股钢绳，可分别锚入两个孔径不小于φ35 的锚孔内，形成人字形锚杆，两股钢绳间夹角为 15°～30°，以达到同样的锚固效果。钻孔完成后注浆并插入锚杆。（4）安装纵横向支撑绳，张拉紧后两端各用两个绳卡与锚杆外露环套固定连接； （5）从上向下铺挂格栅网，格栅网间重叠宽度不小于 5mm，两张格栅网间的缝合以及格栅网间与支撑绳间用 φ1.2 铁丝按 1m 间距进行扎结；（6）格栅铺设的同时，滞后格栅网 4.5m—9.0m（1—2 排）从上向下铺设钢绳网并缝合，缝合绳为 φ8 钢绳，每张钢绳网均用一根长 38m 的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结；（7）用 φ1.2 铁丝对钢绳网和格栅网间进行相互扎结，扎结点纵横间距为 1m 左右。4 资源配置根据施工总进度计划及生产强度，主要施工资源配置详见表 1。 主要施工设备和工具配置计划 表 1设 备 名 称型号及规格单位数量空压机3.0台2手风钻/台4葫芦3t个2汽车5t台1砂轮机/台4 单班施工人员配置一览表 表...
