主厂房排风洞、主变室排风洞及探洞封堵施工

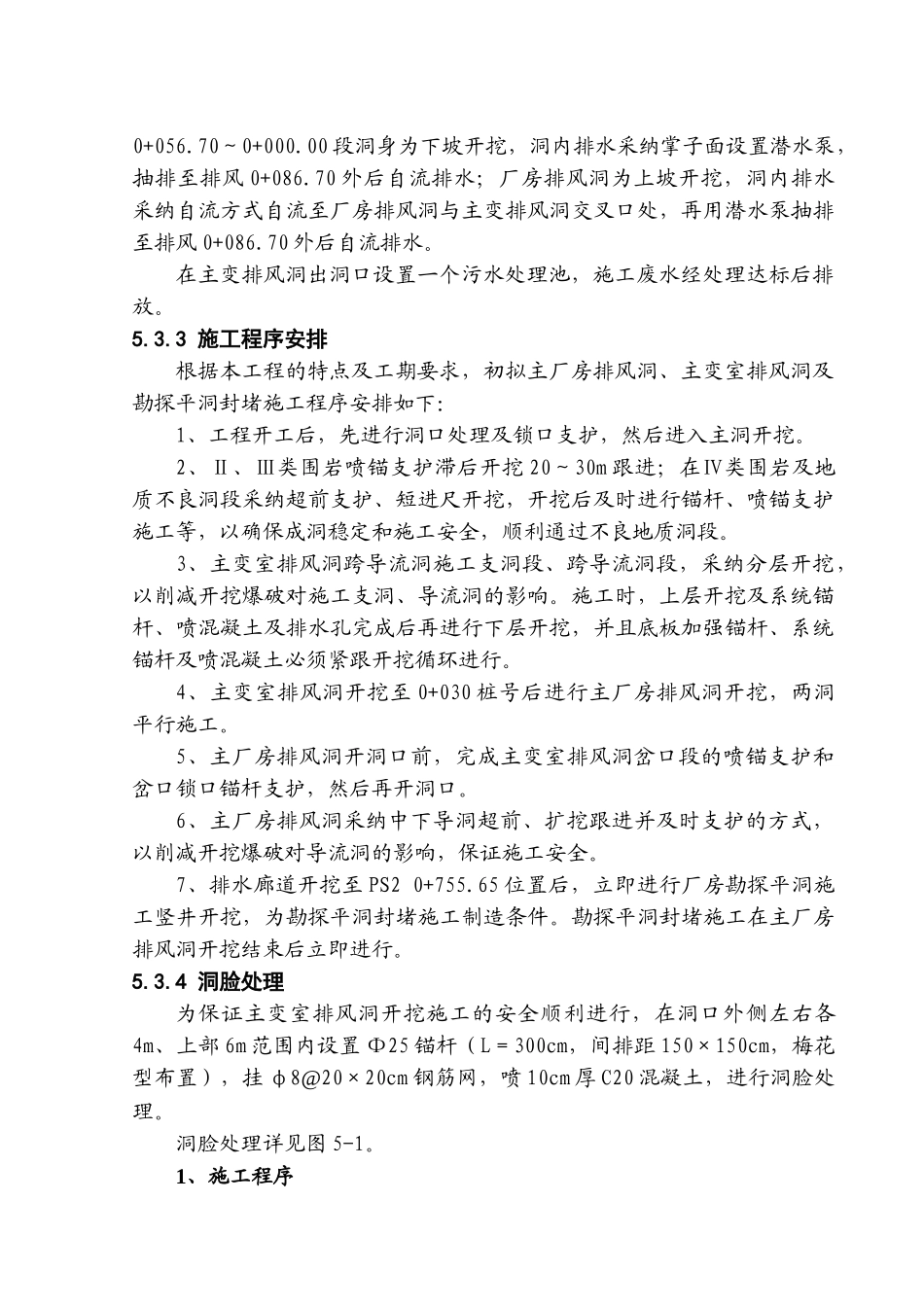

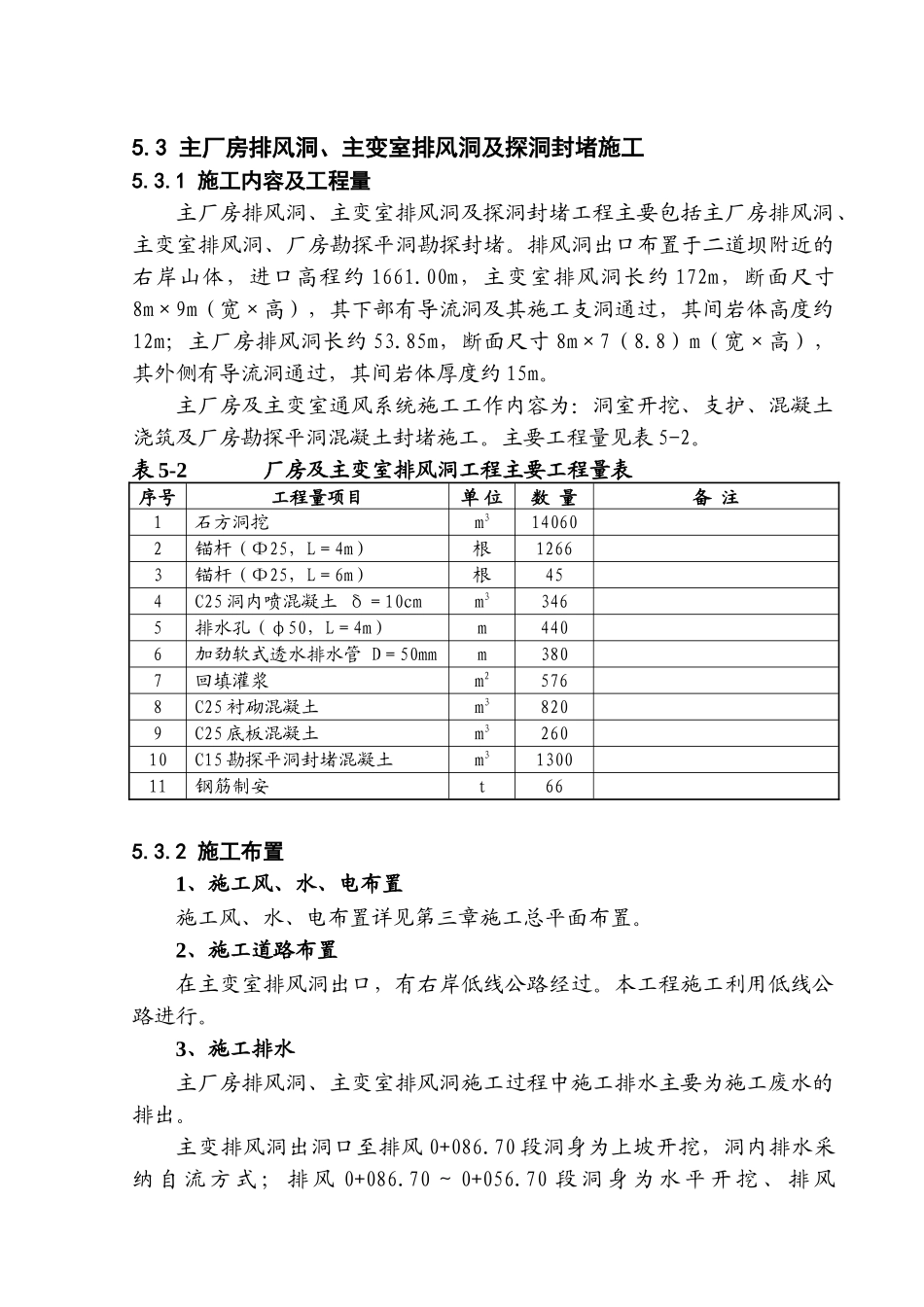

5.3 主厂房排风洞、主变室排风洞及探洞封堵施工5.3.1 施工内容及工程量主厂房排风洞、主变室排风洞及探洞封堵工程主要包括主厂房排风洞、主变室排风洞、厂房勘探平洞勘探封堵。排风洞出口布置于二道坝附近的右岸山体，进口高程约 1661.00m，主变室排风洞长约 172m，断面尺寸8m×9m（宽×高），其下部有导流洞及其施工支洞通过，其间岩体高度约12m；主厂房排风洞长约 53.85m，断面尺寸 8m×7（8.8）m（宽×高），其外侧有导流洞通过，其间岩体厚度约 15m。主厂房及主变室通风系统施工工作内容为：洞室开挖、支护、混凝土浇筑及厂房勘探平洞混凝土封堵施工。主要工程量见表 5-2。表 5-2 厂房及主变室排风洞工程主要工程量表序号工程量项目单 位数 量备 注1石方洞挖m3140602锚杆（Φ25，L＝4m）根12663锚杆（Φ25，L＝6m）根454C25 洞内喷混凝土 δ＝10cmm33465排水孔（φ50，L＝4m）m4406加劲软式透水排水管 D＝50mmm3807回填灌浆m25768C25 衬砌混凝土m38209C25 底板混凝土m326010C15 勘探平洞封堵混凝土m3130011钢筋制安t665.3.2 施工布置1、施工风、水、电布置施工风、水、电布置详见第三章施工总平面布置。2、施工道路布置在主变室排风洞出口，有右岸低线公路经过。本工程施工利用低线公路进行。3、施工排水主厂房排风洞、主变室排风洞施工过程中施工排水主要为施工废水的排出。主变排风洞出洞口至排风 0+086.70 段洞身为上坡开挖，洞内排水采纳 自 流 方 式 ； 排 风 0+086.70 ～ 0+056.70 段 洞 身 为 水 平 开 挖 、 排 风0+056.70～0+000.00 段洞身为下坡开挖，洞内排水采纳掌子面设置潜水泵，抽排至排风 0+086.70 外后自流排水；厂房排风洞为上坡开挖，洞内排水采纳自流方式自流至厂房排风洞与主变排风洞交叉口处，再用潜水泵抽排至排风 0+086.70 外后自流排水。在主变排风洞出洞口设置一个污水处理池，施工废水经处理达标后排放。5.3.3 施工程序安排根据本工程的特点及工期要求，初拟主厂房排风洞、主变室排风洞及勘探平洞封堵施工程序安排如下：1、工程开工后，先进行洞口处理及锁口支护，然后进入主洞开挖。2、Ⅱ、Ⅲ类围岩喷锚支护滞后开挖 20～30m 跟进；在Ⅳ类围岩及地质不良洞段采纳超前支护、短进尺开挖，开挖后及时进行锚杆、喷锚支护施工等，以确保成洞稳定和施工安全，顺利通过不良地质洞段。3、主变室排风洞跨导流洞施工支洞段、跨导流洞段，采纳分层开挖，以削减开挖爆破对...
