乌东德水电站枢纽工程BIM设计与应用

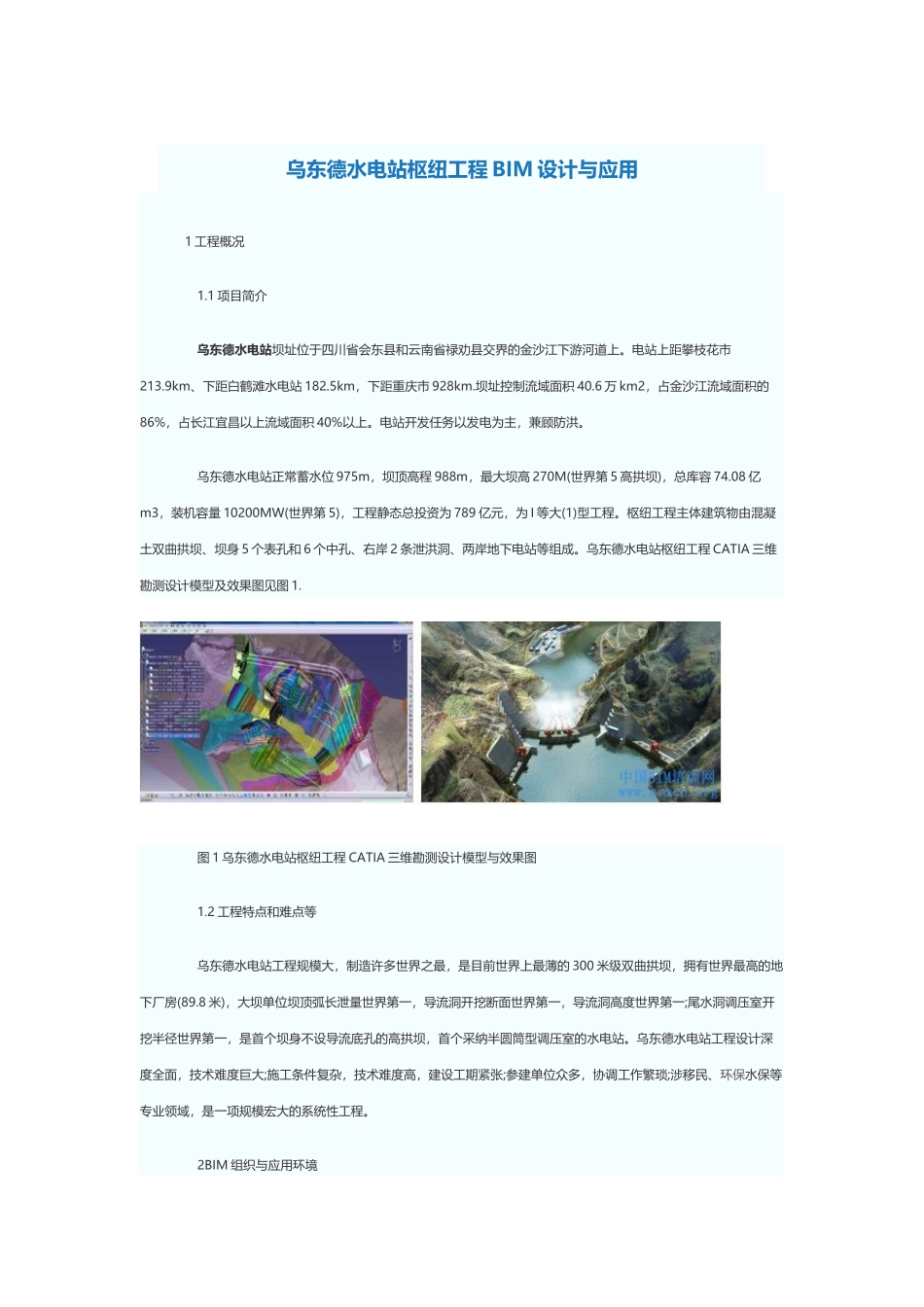

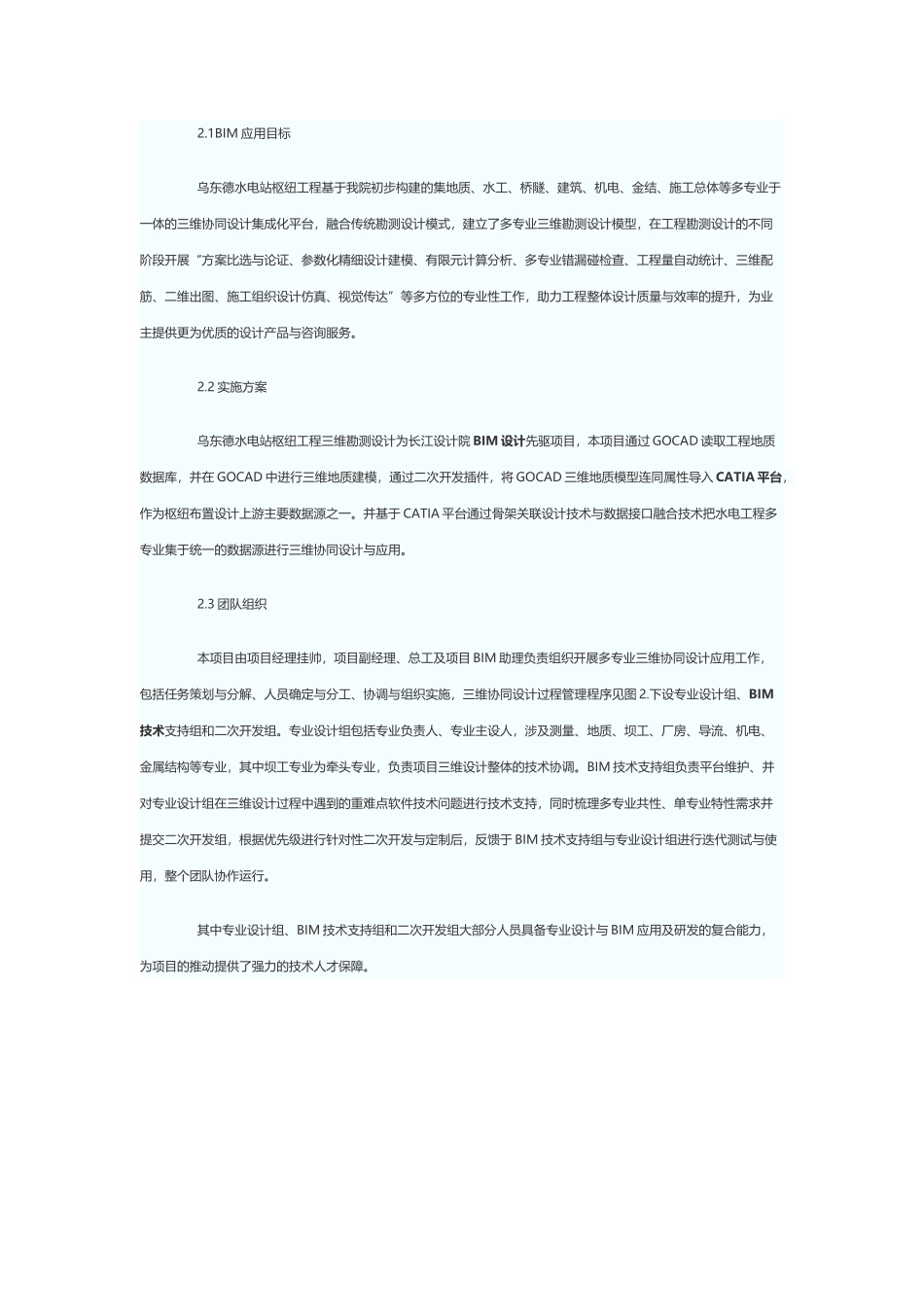

乌东德水电站枢纽工程 BIM 设计与应用 1 工程概况 1.1 项目简介 乌东德水电站坝址位于四川省会东县和云南省禄劝县交界的金沙江下游河道上。电站上距攀枝花市213.9km、下距白鹤滩水电站 182.5km，下距重庆市 928km.坝址控制流域面积 40.6 万 km2，占金沙江流域面积的86%，占长江宜昌以上流域面积 40%以上。电站开发任务以发电为主，兼顾防洪。 乌东德水电站正常蓄水位 975m，坝顶高程 988m，最大坝高 270M(世界第 5 高拱坝)，总库容 74.08 亿m3，装机容量 10200MW(世界第 5)，工程静态总投资为 789 亿元，为 I 等大(1)型工程。枢纽工程主体建筑物由混凝土双曲拱坝、坝身 5 个表孔和 6 个中孔、右岸 2 条泄洪洞、两岸地下电站等组成。乌东德水电站枢纽工程 CATIA 三维勘测设计模型及效果图见图 1. 图 1 乌东德水电站枢纽工程 CATIA 三维勘测设计模型与效果图 1.2 工程特点和难点等 乌东德水电站工程规模大，制造许多世界之最，是目前世界上最薄的 300 米级双曲拱坝，拥有世界最高的地下厂房(89.8 米)，大坝单位坝顶弧长泄量世界第一，导流洞开挖断面世界第一，导流洞高度世界第一;尾水洞调压室开挖半径世界第一，是首个坝身不设导流底孔的高拱坝，首个采纳半圆筒型调压室的水电站。乌东德水电站工程设计深度全面，技术难度巨大;施工条件复杂，技术难度高，建设工期紧张;参建单位众多，协调工作繁琐;涉移民、环保水保等专业领域，是一项规模宏大的系统性工程。 2BIM 组织与应用环境 2.1BIM 应用目标 乌东德水电站枢纽工程基于我院初步构建的集地质、水工、桥隧、建筑、机电、金结、施工总体等多专业于一体的三维协同设计集成化平台，融合传统勘测设计模式，建立了多专业三维勘测设计模型，在工程勘测设计的不同阶段开展“方案比选与论证、参数化精细设计建模、有限元计算分析、多专业错漏碰检查、工程量自动统计、三维配筋、二维出图、施工组织设计仿真、视觉传达”等多方位的专业性工作，助力工程整体设计质量与效率的提升，为业主提供更为优质的设计产品与咨询服务。 2.2 实施方案 乌东德水电站枢纽工程三维勘测设计为长江设计院 BIM 设计先驱项目，本项目通过 GOCAD 读取工程地质数据库，并在 GOCAD 中进行三维地质建模，通过二次开发插件，将 GOCAD 三维地质模型连同属性导入 CATIA 平台，作为枢纽布置设计上游主要数据源之一。并基于 CATIA 平台通过骨架关联设计技术与数据...
