二期6号厂房工程电气、给排水施工组织设计

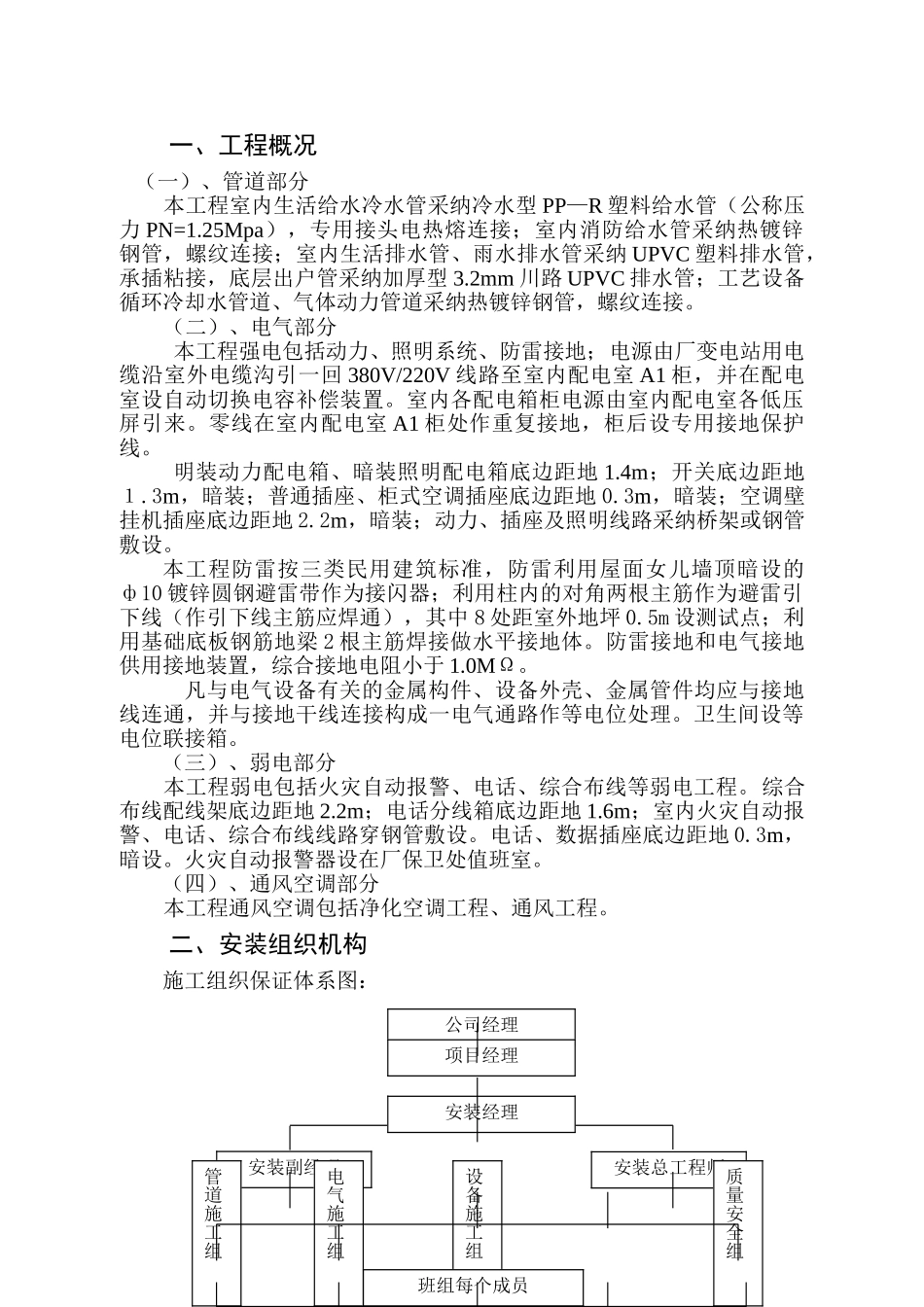

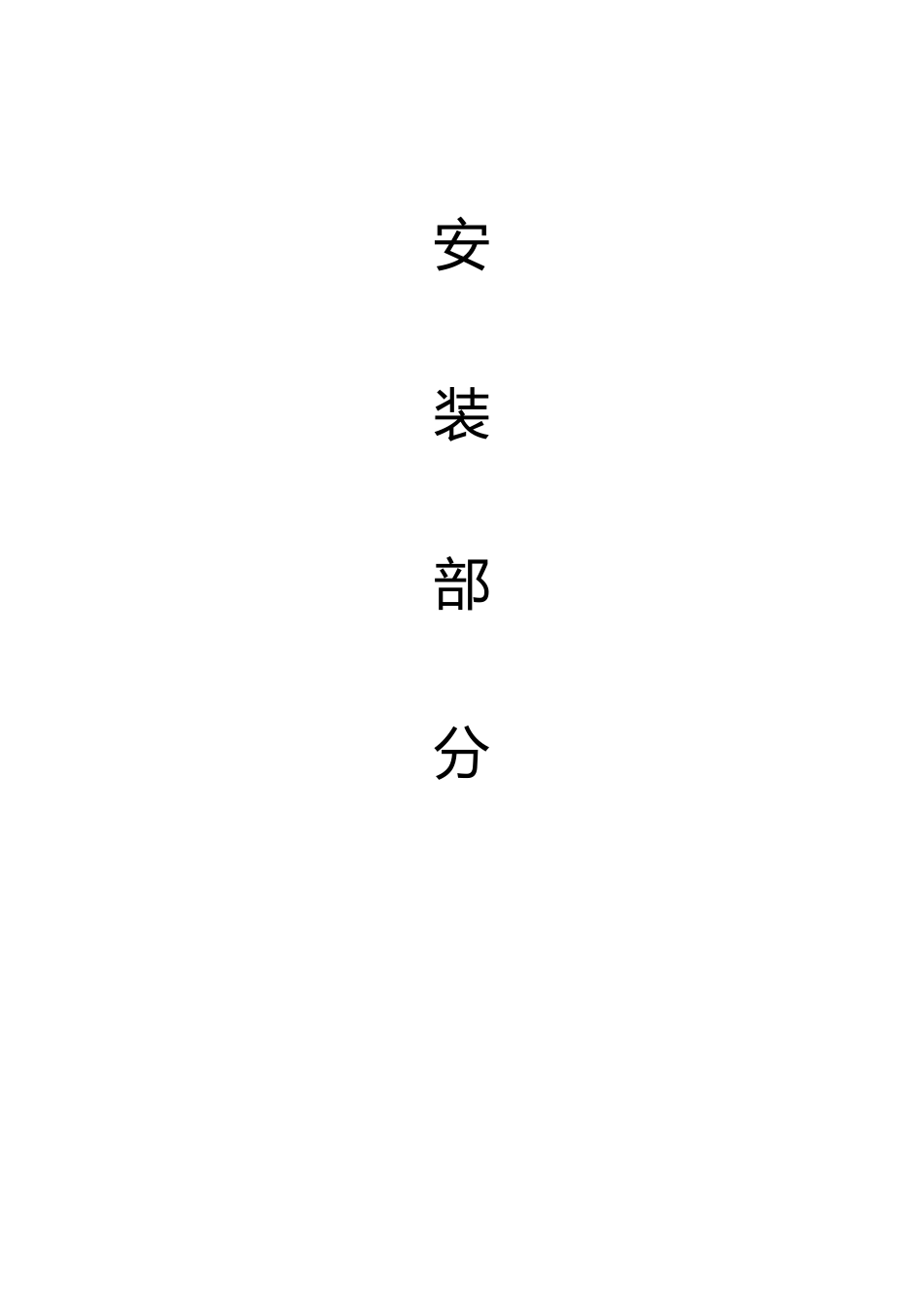

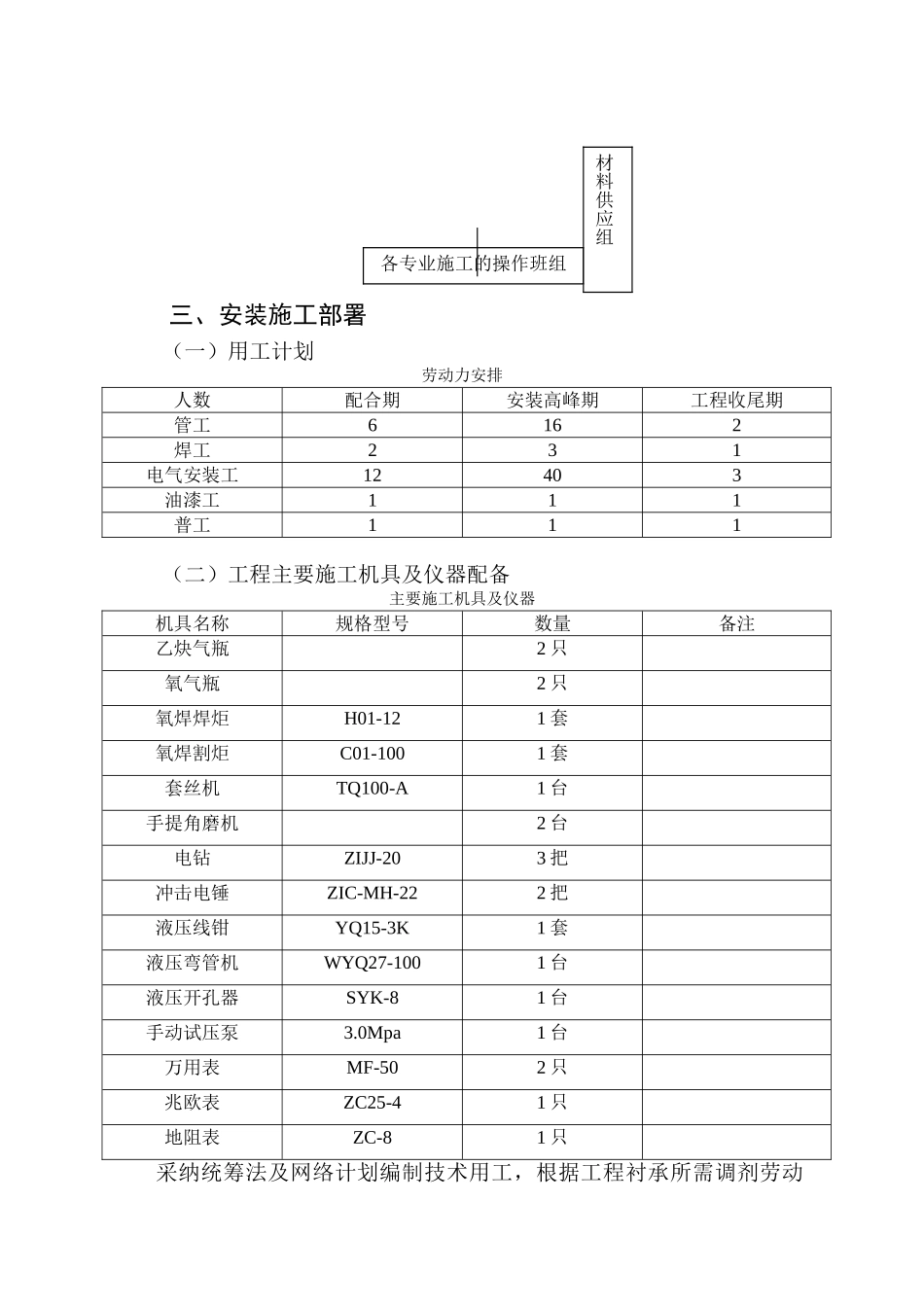

安装部分一、工程概况 （一）、管道部分本工程室内生活给水冷水管采纳冷水型 PP—R 塑料给水管（公称压力 PN=1.25Mpa），专用接头电热熔连接；室内消防给水管采纳热镀锌钢管，螺纹连接；室内生活排水管、雨水排水管采纳 UPVC 塑料排水管，承插粘接，底层出户管采纳加厚型 3.2mm 川路 UPVC 排水管；工艺设备循环冷却水管道、气体动力管道采纳热镀锌钢管，螺纹连接。 （二）、电气部分本工程强电包括动力、照明系统、防雷接地；电源由厂变电站用电缆沿室外电缆沟引一回 380V/220V 线路至室内配电室 A1 柜，并在配电室设自动切换电容补偿装置。室内各配电箱柜电源由室内配电室各低压屏引来。零线在室内配电室 A1 柜处作重复接地，柜后设专用接地保护线。明装动力配电箱、暗装照明配电箱底边距地 1.4m；开关底边距地１.3m，暗装；普通插座、柜式空调插座底边距地 0.3m，暗装；空调壁挂机插座底边距地 2.2m，暗装；动力、插座及照明线路采纳桥架或钢管敷设。本工程防雷按三类民用建筑标准，防雷利用屋面女儿墙顶暗设的ф10 镀锌圆钢避雷带作为接闪器；利用柱内的对角两根主筋作为避雷引下线（作引下线主筋应焊通），其中 8 处距室外地坪 0.5m 设测试点；利用基础底板钢筋地梁 2 根主筋焊接做水平接地体。防雷接地和电气接地供用接地装置，综合接地电阻小于 1.0MΩ。凡与电气设备有关的金属构件、设备外壳、金属管件均应与接地线连通，并与接地干线连接构成一电气通路作等电位处理。卫生间设等电位联接箱。（三）、弱电部分本工程弱电包括火灾自动报警、电话、综合布线等弱电工程。综合布线配线架底边距地 2.2m；电话分线箱底边距地 1.6m；室内火灾自动报警、电话、综合布线线路穿钢管敷设。电话、数据插座底边距地 0.3m，暗设。火灾自动报警器设在厂保卫处值班室。（四）、通风空调部分本工程通风空调包括净化空调工程、通风工程。二、安装组织机构施工组织保证体系图：公司经理项目经理安装经理安装副经理安装总工程师管道施工组电气施工组设备施工组质量安全组班组每个成员三、安装施工部署（一）用工计划劳动力安排人数配合期安装高峰期工程收尾期管工6162焊工231电气安装工12403油漆工111普工111（二）工程主要施工机具及仪器配备主要施工机具及仪器机具名称规格型号数量备注乙炔气瓶2 只氧气瓶2 只氧焊焊炬H01-121 套氧焊割炬C01-1001 套套丝机TQ100-A1 台手提角磨机2 台电钻ZIJJ-203 把冲击电锤ZIC-MH-222...
