二章-施工总体规划

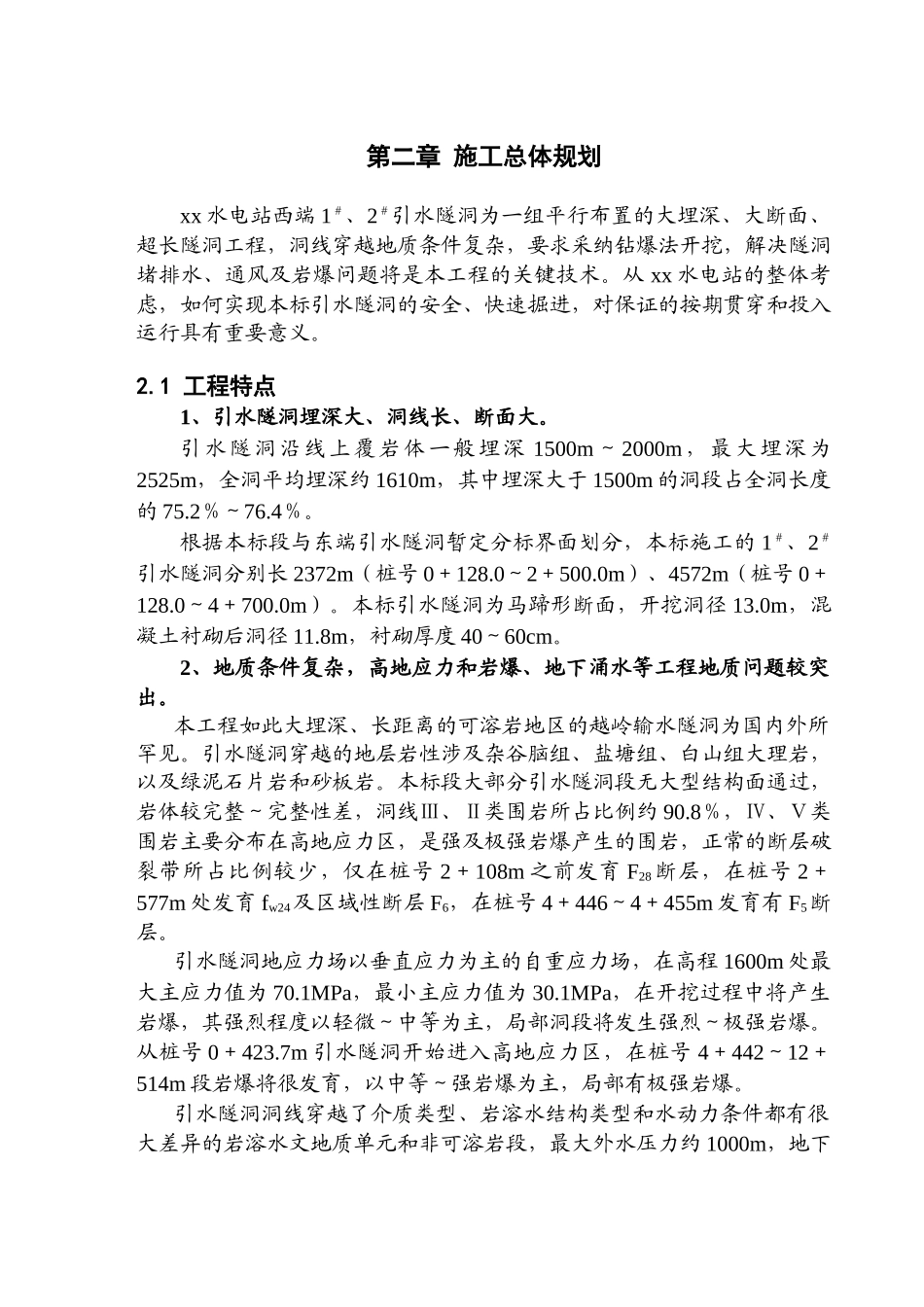

第二章 施工总体规划xx 水电站西端 1＃、2＃引水隧洞为一组平行布置的大埋深、大断面、超长隧洞工程，洞线穿越地质条件复杂，要求采纳钻爆法开挖，解决隧洞堵排水、通风及岩爆问题将是本工程的关键技术。从 xx 水电站的整体考虑，如何实现本标引水隧洞的安全、快速掘进，对保证的按期贯穿和投入运行具有重要意义。2.1 工程特点1、引水隧洞埋深大、洞线长、断面大。引水隧洞沿线上覆岩体一般埋深 1500m～2000m，最大埋深为2525m，全洞平均埋深约 1610m，其中埋深大于 1500m 的洞段占全洞长度的 75.2％～76.4％。根据本标段与东端引水隧洞暂定分标界面划分，本标施工的 1＃、2＃引水隧洞分别长 2372m（桩号 0＋128.0～2＋500.0m）、4572m（桩号 0＋128.0～4＋700.0m）。本标引水隧洞为马蹄形断面，开挖洞径 13.0m，混凝土衬砌后洞径 11.8m，衬砌厚度 40～60cm。2、地质条件复杂，高地应力和岩爆、地下涌水等工程地质问题较突出。本工程如此大埋深、长距离的可溶岩地区的越岭输水隧洞为国内外所罕见。引水隧洞穿越的地层岩性涉及杂谷脑组、盐塘组、白山组大理岩，以及绿泥石片岩和砂板岩。本标段大部分引水隧洞段无大型结构面通过，岩体较完整～完整性差，洞线Ⅲ、Ⅱ类围岩所占比例约 90.8％，Ⅳ、Ⅴ类围岩主要分布在高地应力区，是强及极强岩爆产生的围岩，正常的断层破裂带所占比例较少，仅在桩号 2＋108m 之前发育 F28 断层，在桩号 2＋577m 处发育 fw24及区域性断层 F6，在桩号 4＋446～4＋455m 发育有 F5断层。引水隧洞地应力场以垂直应力为主的自重应力场，在高程 1600m 处最大主应力值为 70.1MPa，最小主应力值为 30.1MPa，在开挖过程中将产生岩爆，其强烈程度以轻微～中等为主，局部洞段将发生强烈～极强岩爆。从桩号 0＋423.7m 引水隧洞开始进入高地应力区，在桩号 4＋442～12＋514m 段岩爆将很发育，以中等～强岩爆为主，局部有极强岩爆。引水隧洞洞线穿越了介质类型、岩溶水结构类型和水动力条件都有很大差异的岩溶水文地质单元和非可溶岩段，最大外水压力约 1000m，地下水受以溶蚀裂隙为主的岩溶形态影响，以 NNE 和 NWW 向为主的构造网络（断层或大裂隙）的破裂情况和溶蚀开启程度及其岩溶“双层多重”介质的“上层“岩溶水的连通状况将始终控制整个引水隧洞的涌水状况。引水隧洞单洞最大可能涌水量为：1 ＃引水洞 5.75～7.75m3/s，2 ＃引水洞4.76m3/s；预测施工中单点最大突水量为 5～7...
