二级进气洗涤罐产品质量控制过程卡

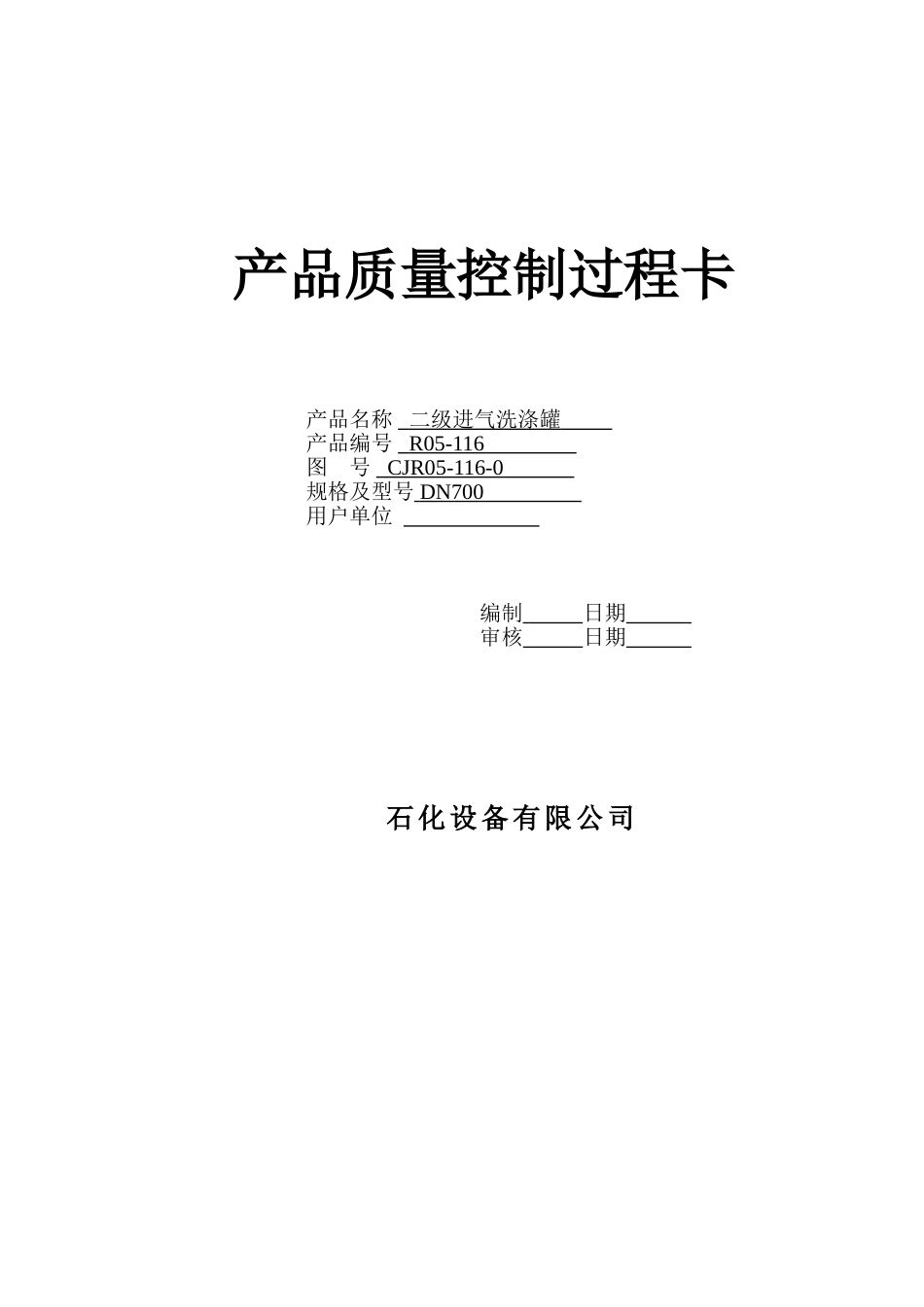

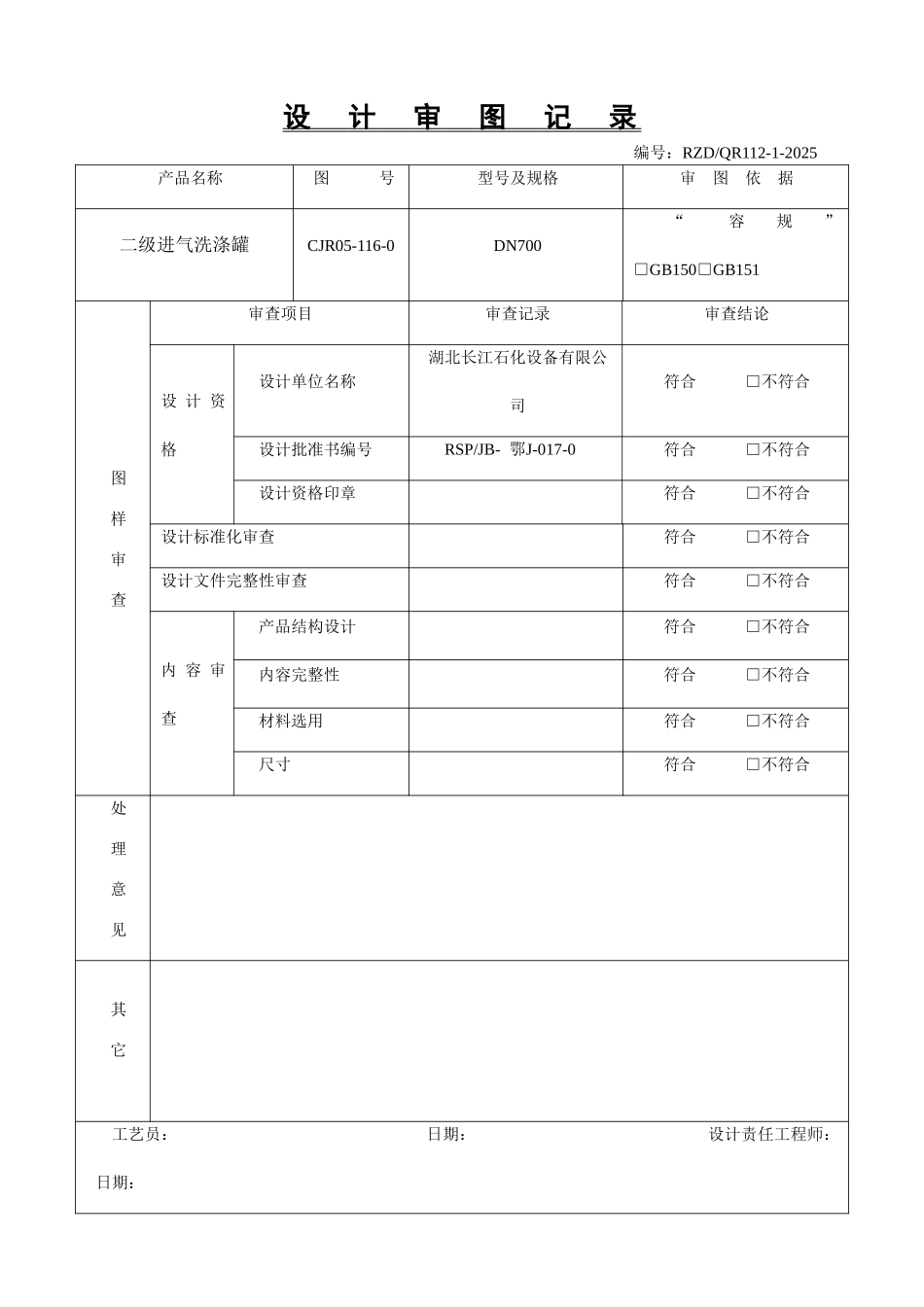

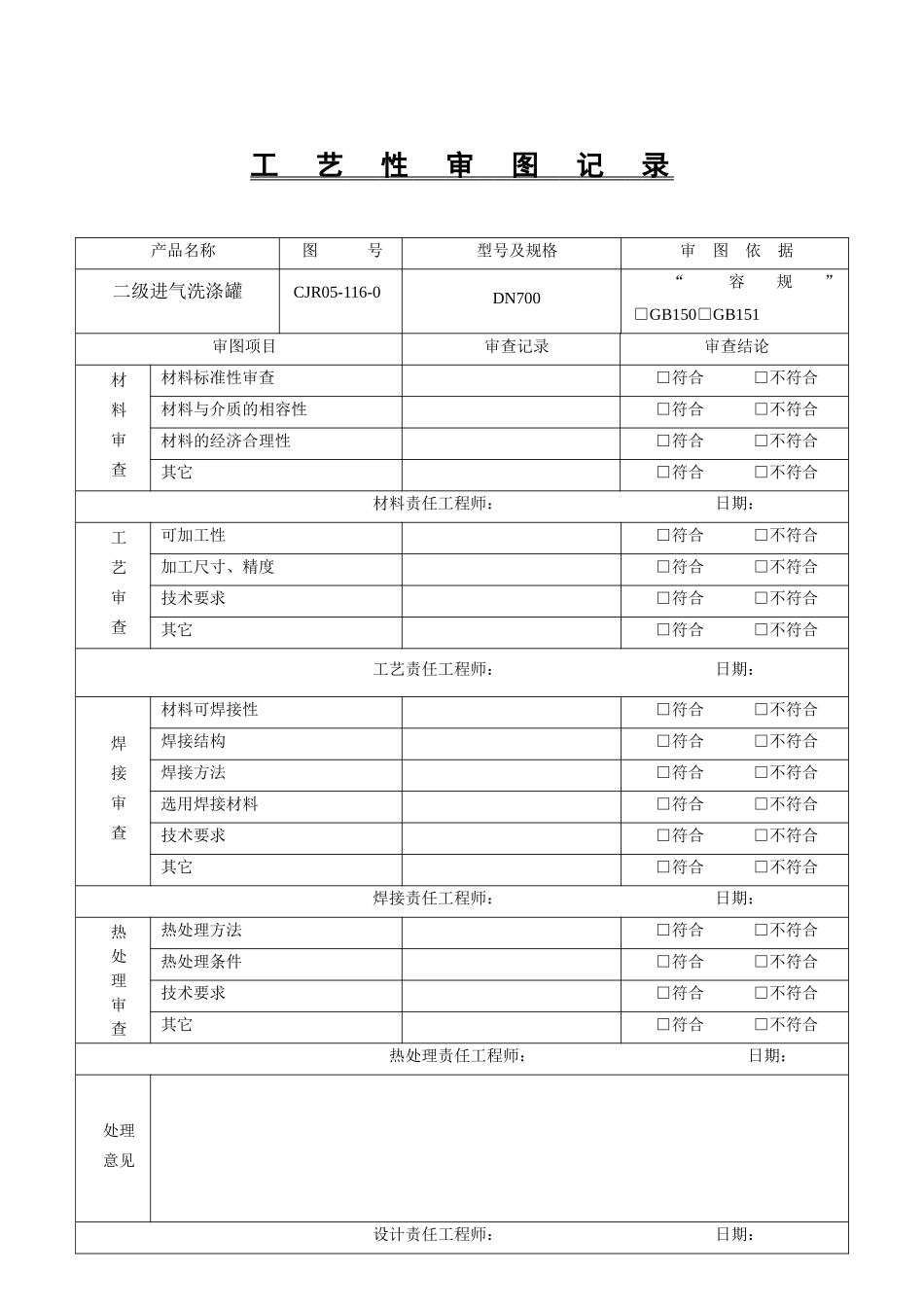

产品质量控制过程卡 产品名称 二级进气洗涤罐 产品编号 R05-116 图 号 CJR05-116-0 规格及型号 DN700 用户单位 编制 日期 审核 日期 石化设备有限公司设 计 审 图 记 录 编号：RZD/QR112-1-2025产品名称图 号型号及规格审 图 依 据二级进气洗涤罐CJR05-116-0DN700 “容规”□GB150□GB151图样审查审查项目审查记录审查结论设 计 资格设计单位名称湖北长江石化设备有限公司符合 □不符合设计批准书编号RSP/JB- 鄂J-017-0符合 □不符合设计资格印章符合 □不符合设计标准化审查符合 □不符合设计文件完整性审查符合 □不符合内 容 审查产品结构设计符合 □不符合内容完整性符合 □不符合材料选用符合 □不符合尺寸符合 □不符合处理意见其它工艺员： 日期： 设计责任工程师： 日期：工 艺 性 审 图 记 录 产品名称图 号型号及规格审 图 依 据二级进气洗涤罐CJR05-116-0DN700 “容规”□GB150□GB151审图项目审查记录审查结论材料审查材料标准性审查□符合 □不符合材料与介质的相容性□符合 □不符合材料的经济合理性□符合 □不符合其它□符合 □不符合 材料责任工程师： 日期：工艺审查可加工性□符合 □不符合加工尺寸、精度□符合 □不符合技术要求□符合 □不符合其它□符合 □不符合 工艺责任工程师： 日期：焊接审查材料可焊接性□符合 □不符合焊接结构□符合 □不符合焊接方法□符合 □不符合选用焊接材料□符合 □不符合技术要求□符合 □不符合其它□符合 □不符合 焊接责任工程师： 日期：热处理审查热处理方法□符合 □不符合热处理条件□符合 □不符合技术要求□符合 □不符合其它□符合 □不符合 热处理责任工程师： 日期：处理意见 设计责任工程师： 日期：工 艺 交 底 卡 编号：RZD/QR124-2025产 品 名 称图 号产 品 编 号型号及规格二级进气洗涤罐CJR05-116-0R05-116DN700一、设备说明： 1 、本设备主体材质为 16MnR 。2 、□本设备为一组重叠使用。本设备为单台使用。二、制造工艺要求及主要控制点：1 、筒节下料严格执行排版图及下料工艺要求；2 、筒节下料后，周边坡口应严格根据焊接工艺的要求加工；3 、组对后，罐体直线度≤2mm，焊缝应与母材圆滑过渡；4 、本设备制造完毕后内部应作喷沙或抛光除锈处理，保证内部无焊渣、焊瘤等杂质。5 、设备制作完毕后，以2.5Mpa进行水压试验；水压试验后应将内部积水排净吹干...
