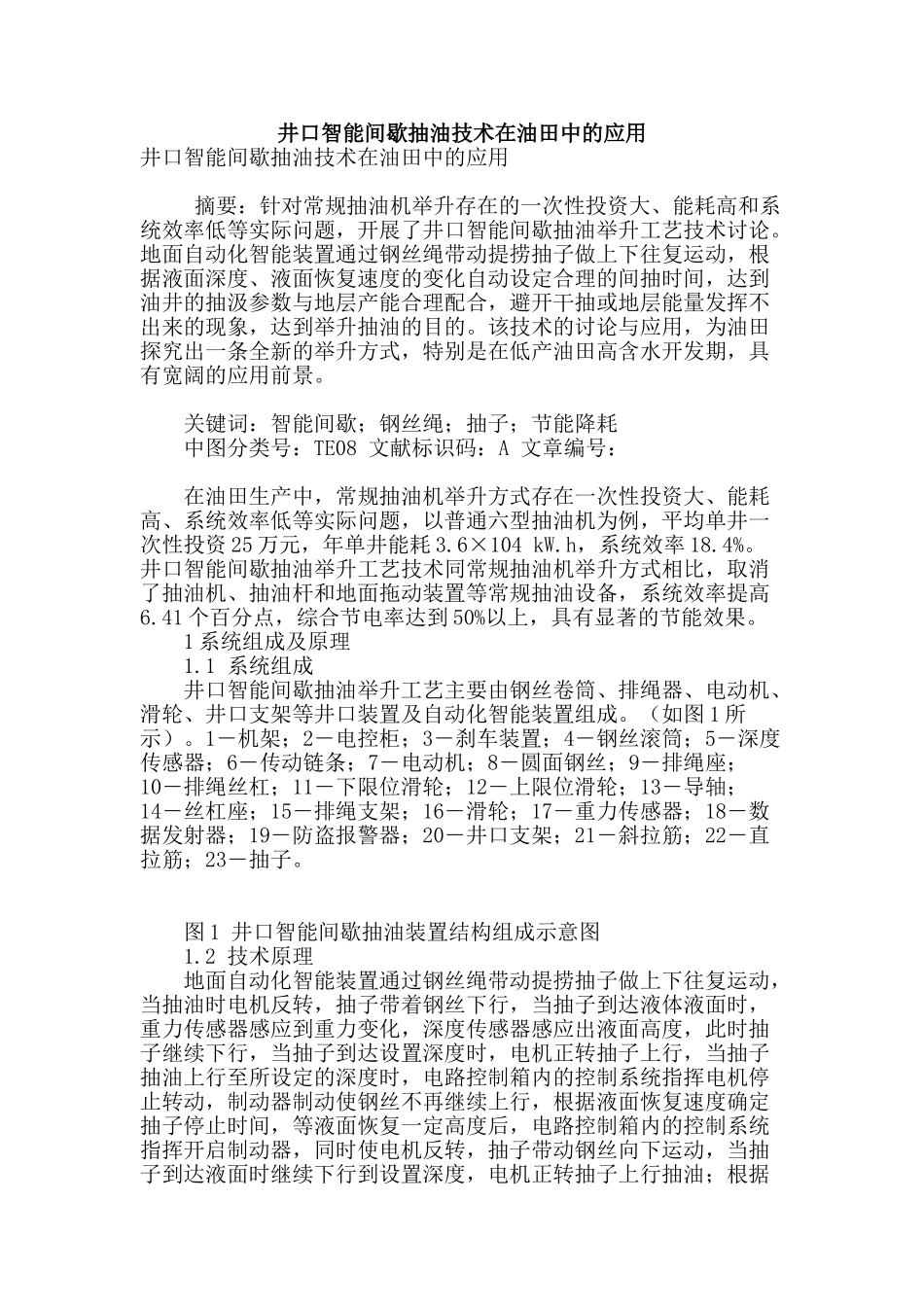

井口智能间歇抽油技术在油田中的应用井口智能间歇抽油技术在油田中的应用 摘要：针对常规抽油机举升存在的一次性投资大、能耗高和系统效率低等实际问题，开展了井口智能间歇抽油举升工艺技术讨论。地面自动化智能装置通过钢丝绳带动提捞抽子做上下往复运动，根据液面深度、液面恢复速度的变化自动设定合理的间抽时间，达到油井的抽汲参数与地层产能合理配合，避开干抽或地层能量发挥不出来的现象，达到举升抽油的目的。该技术的讨论与应用，为油田探究出一条全新的举升方式，特别是在低产油田高含水开发期，具有宽阔的应用前景。 关键词：智能间歇；钢丝绳；抽子；节能降耗 中图分类号：TE08 文献标识码：A 文章编号： 在油田生产中，常规抽油机举升方式存在一次性投资大、能耗高、系统效率低等实际问题，以普通六型抽油机为例，平均单井一次性投资 25 万元，年单井能耗 3.6×104 kW.h，系统效率 18.4%。井口智能间歇抽油举升工艺技术同常规抽油机举升方式相比，取消了抽油机、抽油杆和地面拖动装置等常规抽油设备，系统效率提高6.41 个百分点，综合节电率达到 50%以上，具有显著的节能效果。 1 系统组成及原理 1.1 系统组成 井口智能间歇抽油举升工艺主要由钢丝卷筒、排绳器、电动机、滑轮、井口支架等井口装置及自动化智能装置组成。（如图 1 所示）。1―机架；2―电控柜；3―刹车装置；4―钢丝滚筒；5―深度传感器；6―传动链条；7―电动机；8―圆面钢丝；9―排绳座；10―排绳丝杠；11―下限位滑轮；12―上限位滑轮；13―导轴；14―丝杠座；15―排绳支架；16―滑轮；17―重力传感器；18―数据发射器；19―防盗报警器；20―井口支架；21―斜拉筋；22―直拉筋；23―抽子。 图 1 井口智能间歇抽油装置结构组成示意图 1.2 技术原理 地面自动化智能装置通过钢丝绳带动提捞抽子做上下往复运动，当抽油时电机反转，抽子带着钢丝下行，当抽子到达液体液面时，重力传感器感应到重力变化，深度传感器感应出液面高度，此时抽子继续下行，当抽子到达设置深度时，电机正转抽子上行，当抽子抽油上行至所设定的深度时，电路控制箱内的控制系统指挥电机停止转动，制动器制动使钢丝不再继续上行，根据液面恢复速度确定抽子停止时间，等液面恢复一定高度后，电路控制箱内的控制系统指挥开启制动器，同时使电机反转，抽子带动钢丝向下运动，当抽子到达液面时继续下行到设置深度，电机正转抽子上行抽油；根据每次测得的液面深度的变化，电...
