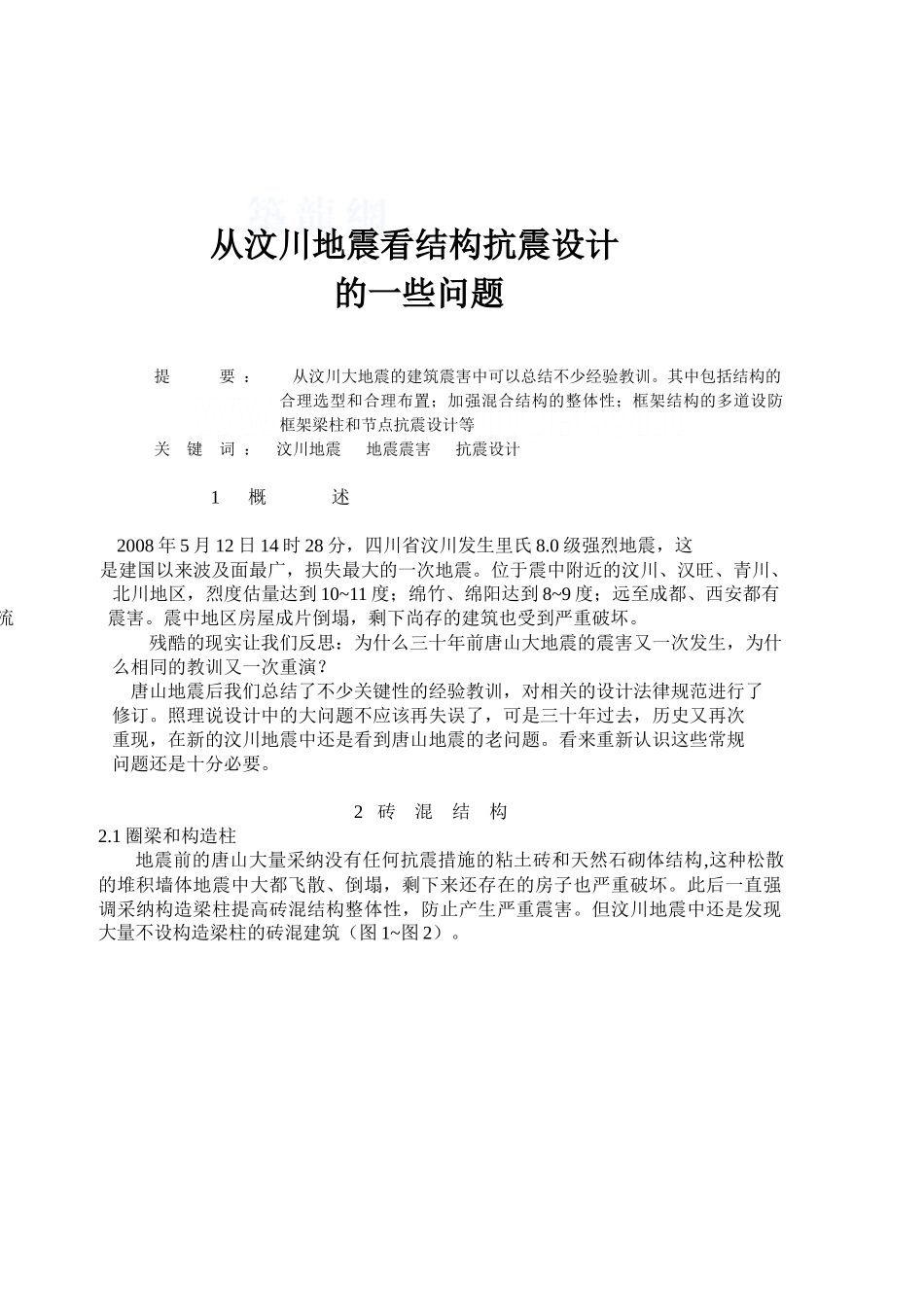

从汶川地震看结构抗震设计的一些问题 提 要 ： 从汶川大地震的建筑震害中可以总结不少经验教训。其中包括结构的合理选型和合理布置；加强混合结构的整体性；框架结构的多道设防框架梁柱和节点抗震设计等关 键 词 ： 汶川地震 地震震害 抗震设计 1 概 述 2008 年 5 月 12 日 14 时 28 分，四川省汶川发生里氏 8.0 级强烈地震，这是建国以来波及面最广，损失最大的一次地震。位于震中附近的汶川、汉旺、青川、青川、北川等 北川地区，烈度估量达到 10~11 度；绵竹、绵阳达到 8~9 度；远至成都、西安都有西安都产生流 震害。震中地区房屋成片倒塌，剩下尚存的建筑也受到严重破坏。残酷的现实让我们反思：为什么三十年前唐山大地震的震害又一次发生，为什么相同的教训又一次重演？ 唐山地震后我们总结了不少关键性的经验教训，对相关的设计法律规范进行了修订。照理说设计中的大问题不应该再失误了，可是三十年过去，历史又再次重现，在新的汶川地震中还是看到唐山地震的老问题。看来重新认识这些常规问题还是十分必要。2 砖 混 结 构 2.1 圈梁和构造柱 地震前的唐山大量采纳没有任何抗震措施的粘土砖和天然石砌体结构,这种松散的堆积墙体地震中大都飞散、倒塌，剩下来还存在的房子也严重破坏。此后一直强调采纳构造梁柱提高砖混结构整体性，防止产生严重震害。但汶川地震中还是发现大量不设构造梁柱的砖混建筑（图 1~图 2）。 图 1 汶川，没有构造梁柱的砖 图 2 汶川，无圈梁的砖墙 墙倒塌 角部破坏 构造梁柱还要有足够的截面尺寸和配筋，否则地震时很容易破断，丧失拉结、约束砖墙的功能（图 3）。 图 3 圈梁和构造柱拉断2.2 加强纵横墙拉结除了圈梁对所有墙体起拉结作用外，纵横墙交会处的构造措施非常重要。横墙应设马牙茬，还要设置拉结钢筋。拉结钢筋宜每六皮砖一道，至少两根 6毫米钢筋，伸入砖缝长度不少于 400 毫米。不设凹凸马牙接茬，横墙根本拉不住纵墙，地震时纵墙向外倒塌（图4）。 图 4 横墙没有拉住纵墙，纵墙向外倒塌 图 5 横墙拉结不良,外墙倒落 图 6 框架柱与山墙拉结不好 震害调查表明： 横墙、柱子设置拉筋伸入纵墙或山墙是有效的连结方式，假如有这样的措施，图 5、图 6 的震害大概可以避开。2.3 尽量避开纵墙承重 在住宅楼中预制板搭在外纵墙上，是常见的做法，但这不是好的作法。纵墙是砖混结构中的薄弱环节，如上所述，它非常容易倒塌。唐山地震...
