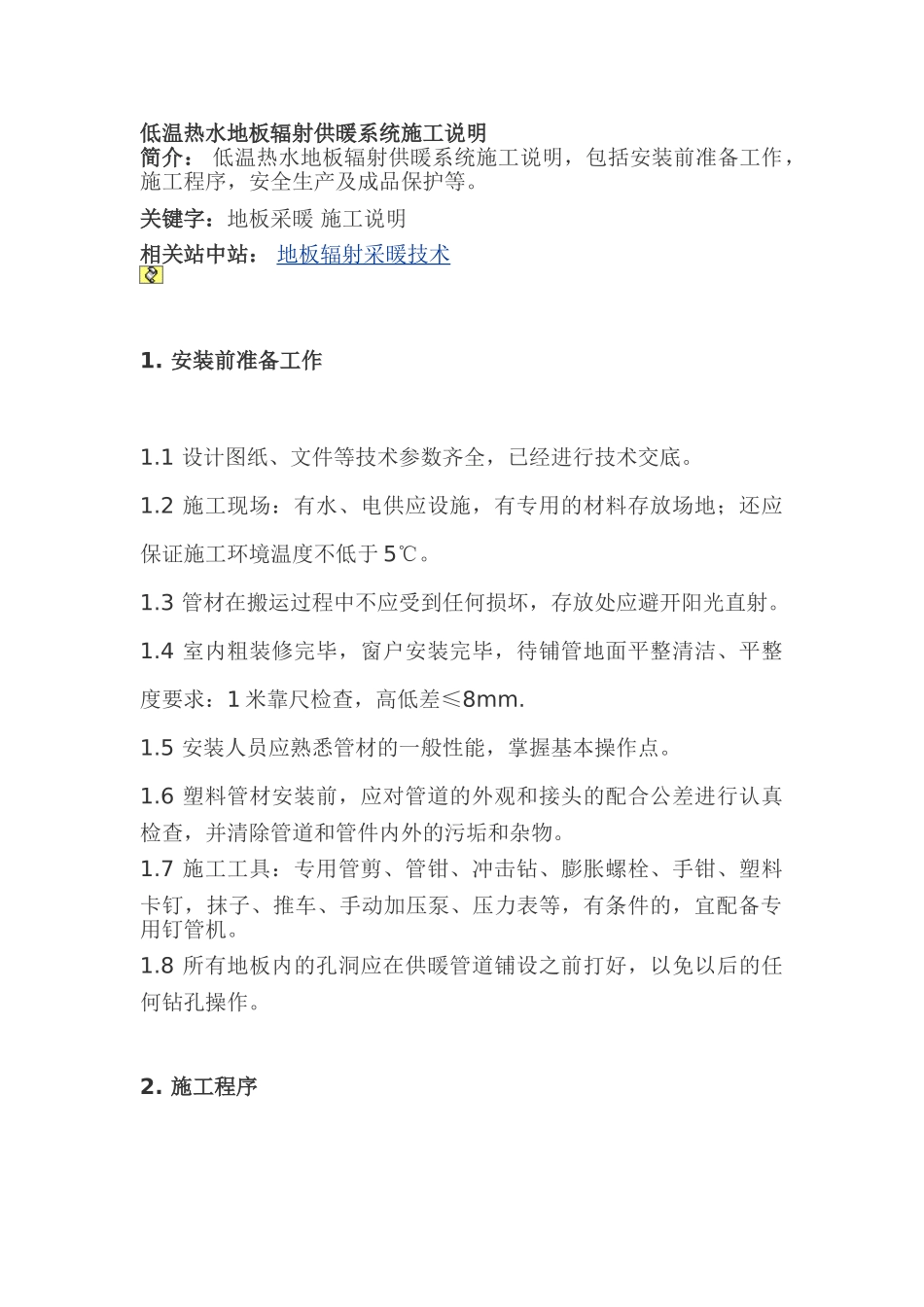

低温热水地板辐射供暖系统施工说明 简介： 低温热水地板辐射供暖系统施工说明，包括安装前准备工作，施工程序，安全生产及成品保护等。关键字：地板采暖 施工说明 相关站中站： 地板辐射采暖技术 1. 安装前准备工作1.1 设计图纸、文件等技术参数齐全，已经进行技术交底。1.2 施工现场：有水、电供应设施，有专用的材料存放场地；还应保证施工环境温度不低于 5℃。1.3 管材在搬运过程中不应受到任何损坏，存放处应避开阳光直射。1.4 室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁、平整度要求：1 米靠尺检查，高低差≤8mm.1.5 安装人员应熟悉管材的一般性能，掌握基本操作点。1.6 塑料管材安装前，应对管道的外观和接头的配合公差进行认真检查，并清除管道和管件内外的污垢和杂物。1.7 施工工具：专用管剪、管钳、冲击钻、膨胀螺栓、手钳、塑料卡钉，抹子、推车、手动加压泵、压力表等，有条件的，宜配备专用钉管机。1.8 所有地板内的孔洞应在供暖管道铺设之前打好，以免以后的任何钻孔操作。2. 施工程序2.1 清理现场、确认铺设地板辐射供暖系统区域内的隐蔽工程全部完成并验收；平整地面，不能满足 1.4 条时，应设找平层。找平层做法见《建筑地面工程施工及验收规程》（GB-50209）。2.2 与土壤或空气接触的地板处应设置防潮层、防潮层的做法见《建筑地面工程施工及验收规程》（GB-50209）。2.3 在供暖房间所有墙、柱与楼（地）板相交的位置敷设边角保温带。边角保温带应高于精装修地面标高（待精装修地面施工完成后，切除高于地板面以上的边界保温带）。2.4 铺设绝热层，绝热层应错缝、严密拼接。当设置保护层时，保护层搭接处至少应重叠 80mm,并宜用胶带粘牢。2.5 安装分/集水器，根据施工图核对分/集水器位置。当立管系统未清洗时，暂不于其连接。设置房间温度控制器的系统，还应检查温控器的位置、分水器处的电源接口及温控器信号线套管（预埋）、金属箱体的接地保护等。2.6 设置伸缩缝。2.7 敷设塑料管。根据设计图纸敷设塑料管材，间距误差应小于10mm；穿越伸缩缝的环路应预先穿套管；按设计环路连接分/集水器的上下管口。管道弯曲半径应小于相关产品标准中规定的最小值。2.8 固定塑料管。管道系统应扣紧以使其水平和竖直位置保持不变，铺设现浇层前后，管道垂直位移不应大于 5mm。塑料管固定点的间距，取决于管材、管道尺寸和系统形式。设计图纸没有要求时，管卡间距不宜大于 500mm,大于 900 的弯曲管...
