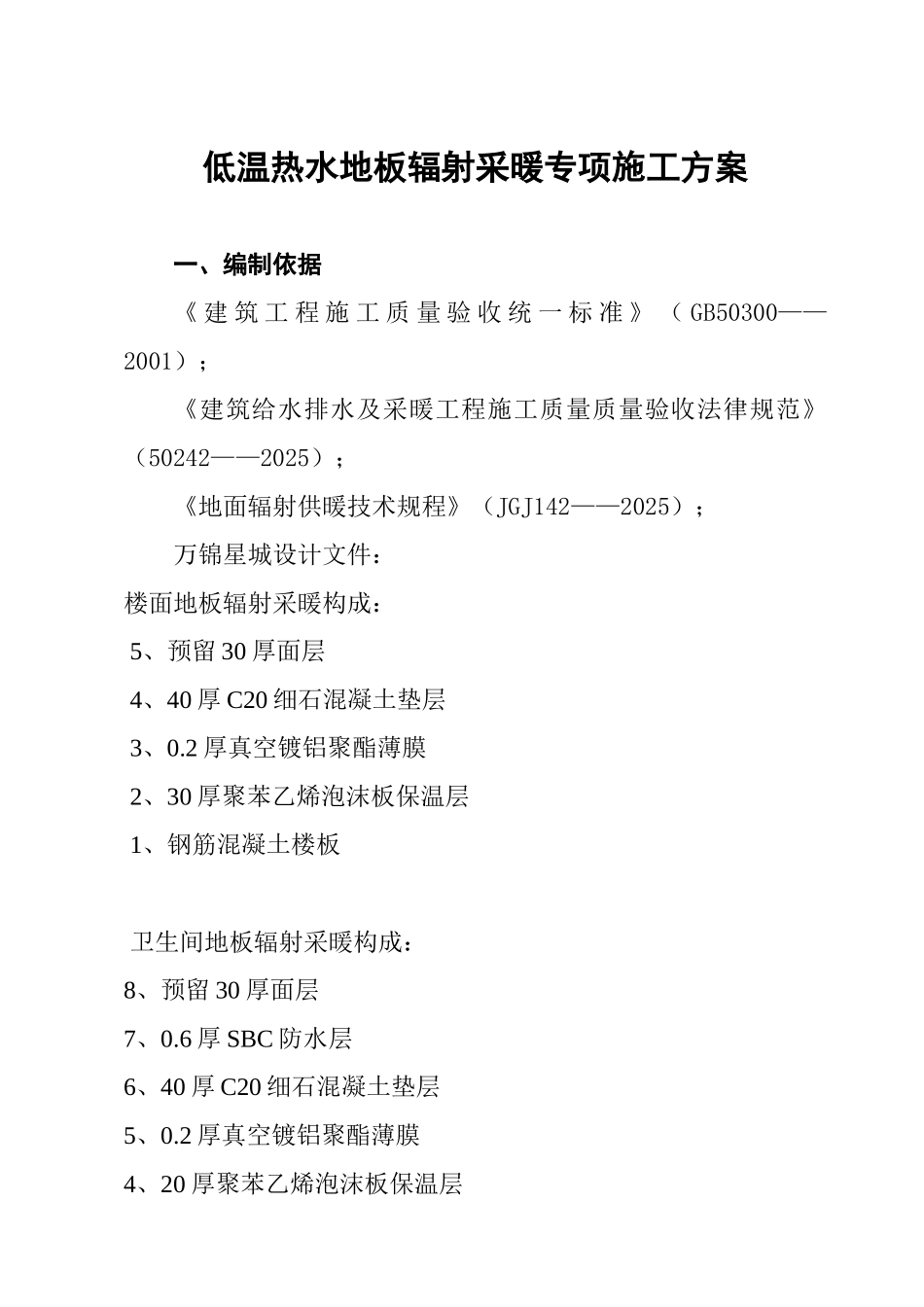

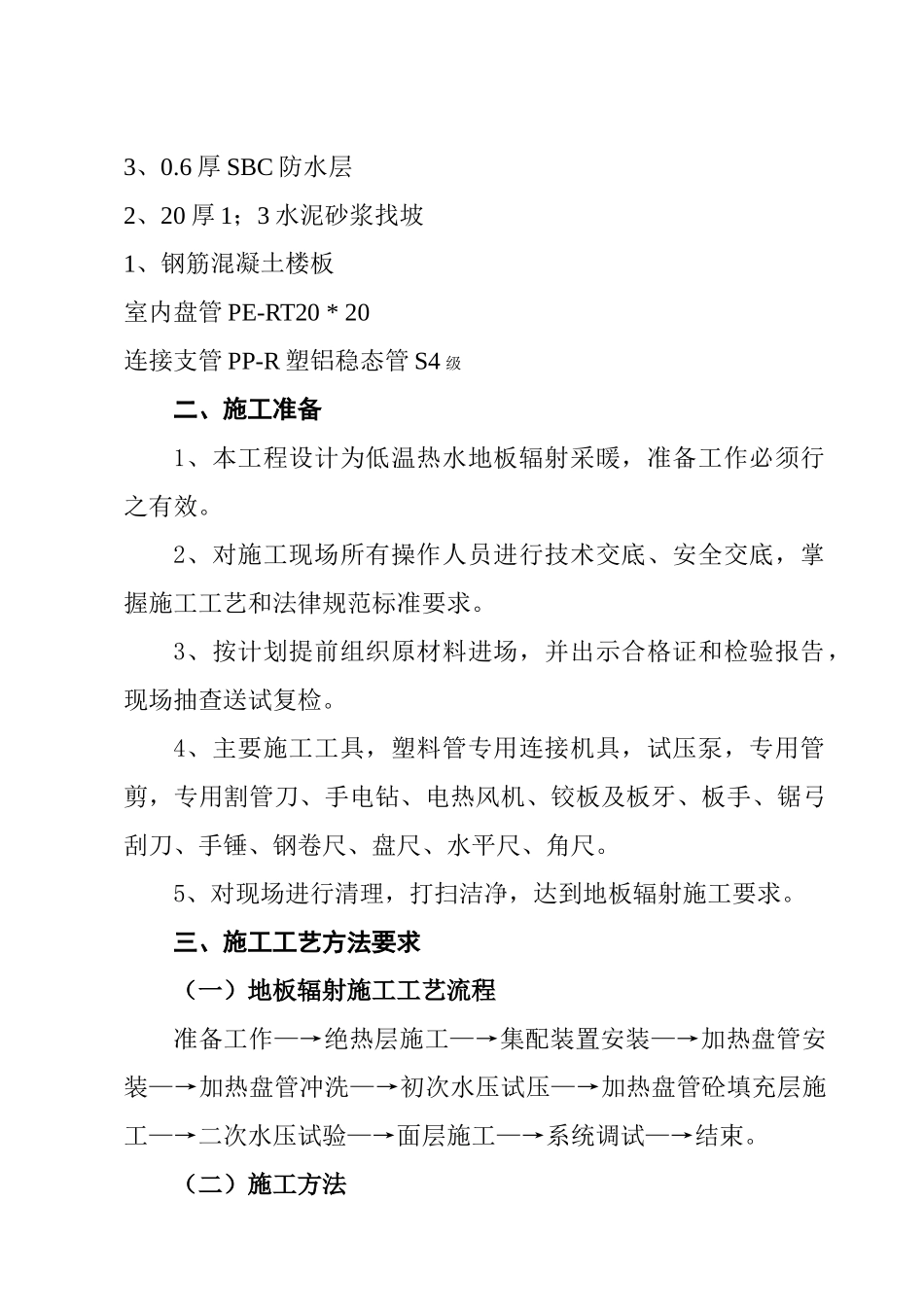

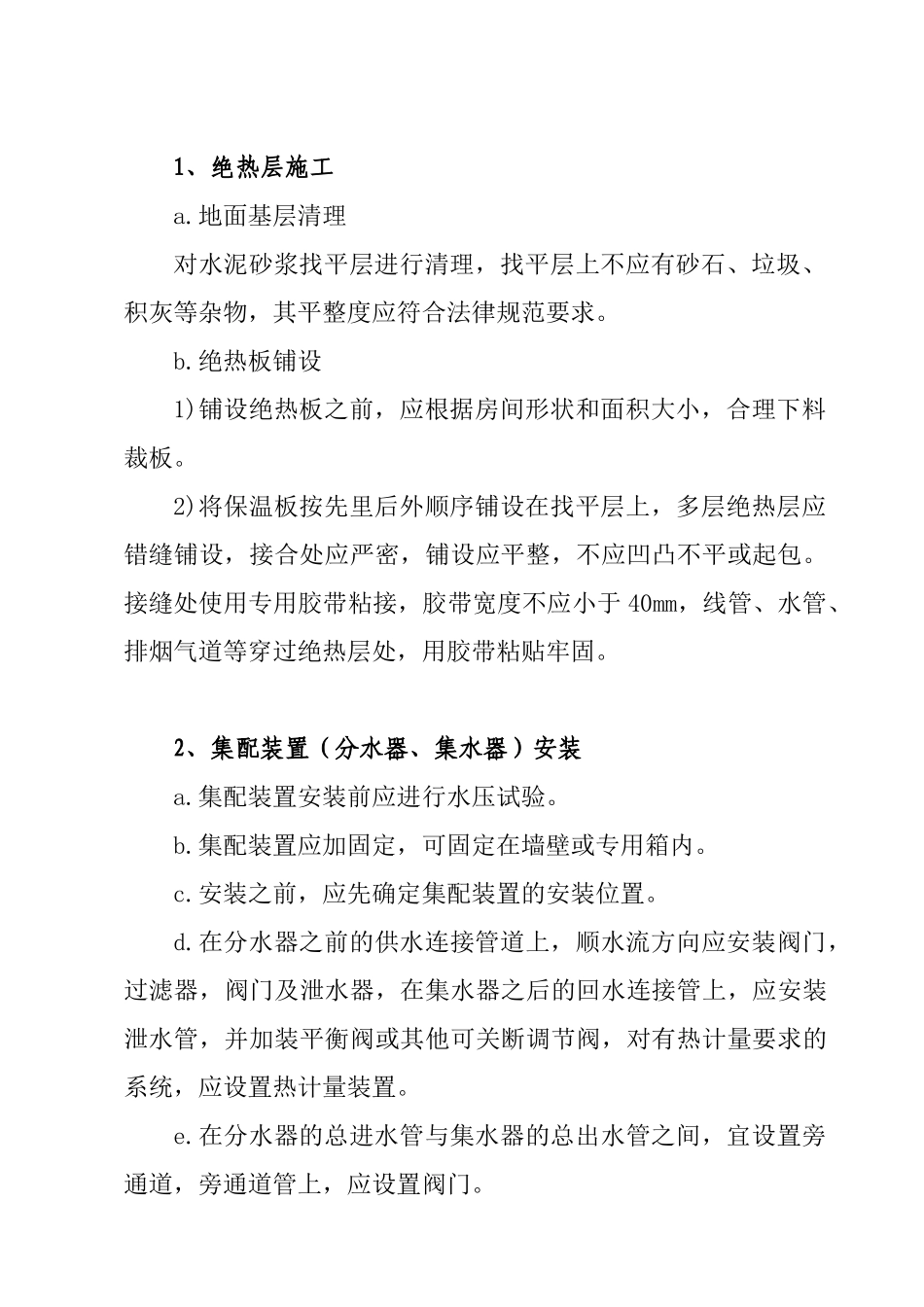

低温热水地板辐射采暖专项施工方案一、编制依据《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》 （ GB50300——2001）；《建筑给水排水及采暖工程施工质量质量验收法律规范》（50242——2025）；《地面辐射供暖技术规程》（JGJ142——2025）；万锦星城设计文件：楼面地板辐射采暖构成： 5、预留 30 厚面层 4、40 厚 C20 细石混凝土垫层 3、0.2 厚真空镀铝聚酯薄膜 2、30 厚聚苯乙烯泡沫板保温层 1、钢筋混凝土楼板 卫生间地板辐射采暖构成： 8、预留 30 厚面层7、0.6 厚 SBC 防水层6、40 厚 C20 细石混凝土垫层5、0.2 厚真空镀铝聚酯薄膜4、20 厚聚苯乙烯泡沫板保温层3、0.6 厚 SBC 防水层2、20 厚 1；3 水泥砂浆找坡1、钢筋混凝土楼板室内盘管 PE-RT20 * 20连接支管 PP-R 塑铝稳态管 S4 级 二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和法律规范标准要求。3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。5、对现场进行清理，打扫洁净，达到地板辐射施工要求。三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合法律规范要求。b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。接缝处使用专用胶带粘接，胶带宽度不应小于 40mm，线管、水管、排烟气道等穿过绝热层处，用胶带粘贴牢固。2、集配装置（分水器、集水器）安装a.集配装置安装前应进行水压试验。b.集配装置应加固定，可固定在墙壁或专用箱内。c.安装之前，应先确定集配装置的安装位置。d.在分水器之前的供水连接管道上，顺水流方向应安装阀门，过滤器，阀门及泄水器，在集水器之后的回水连接管上，应安装...
