低温贮罐施工方案

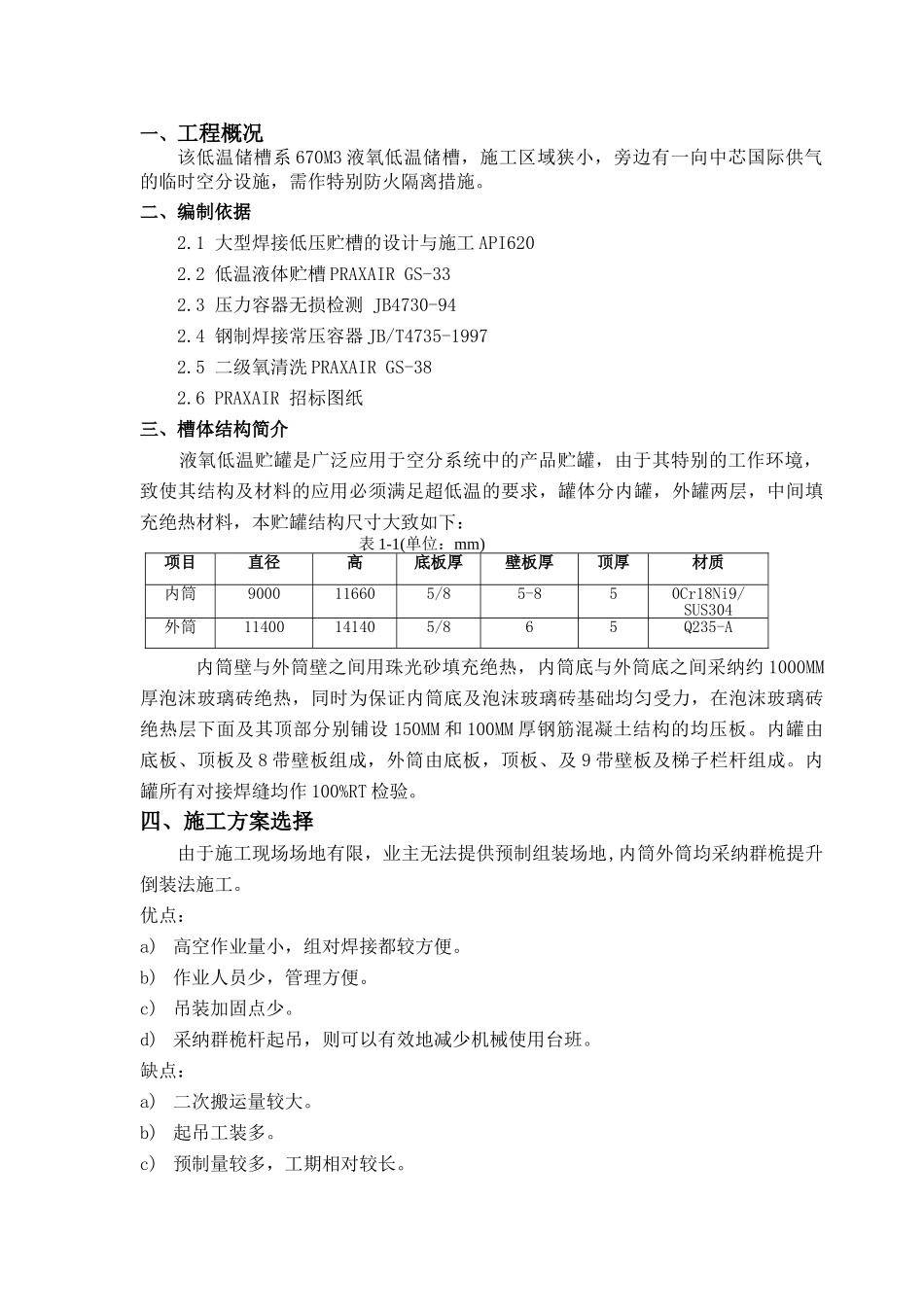

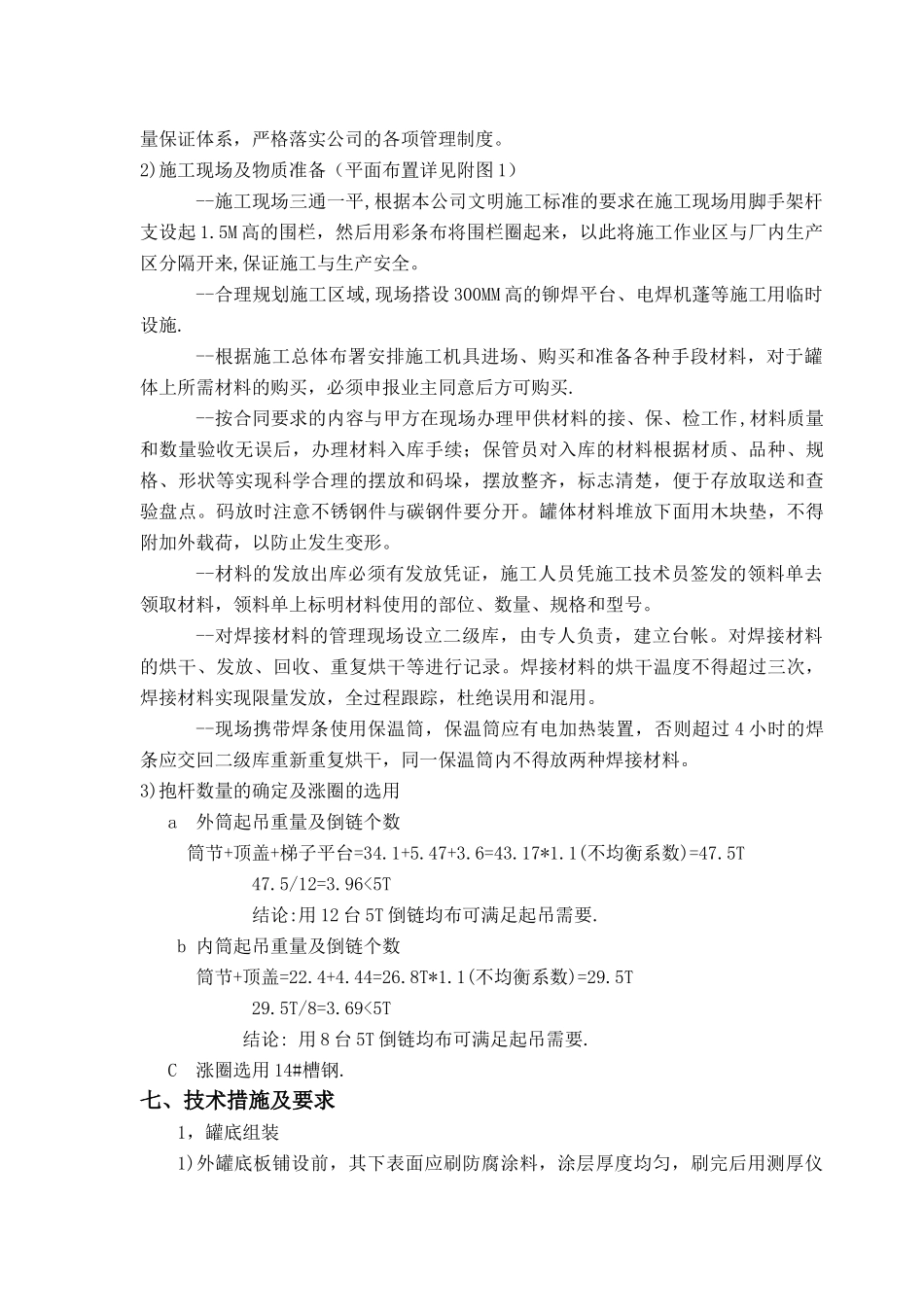

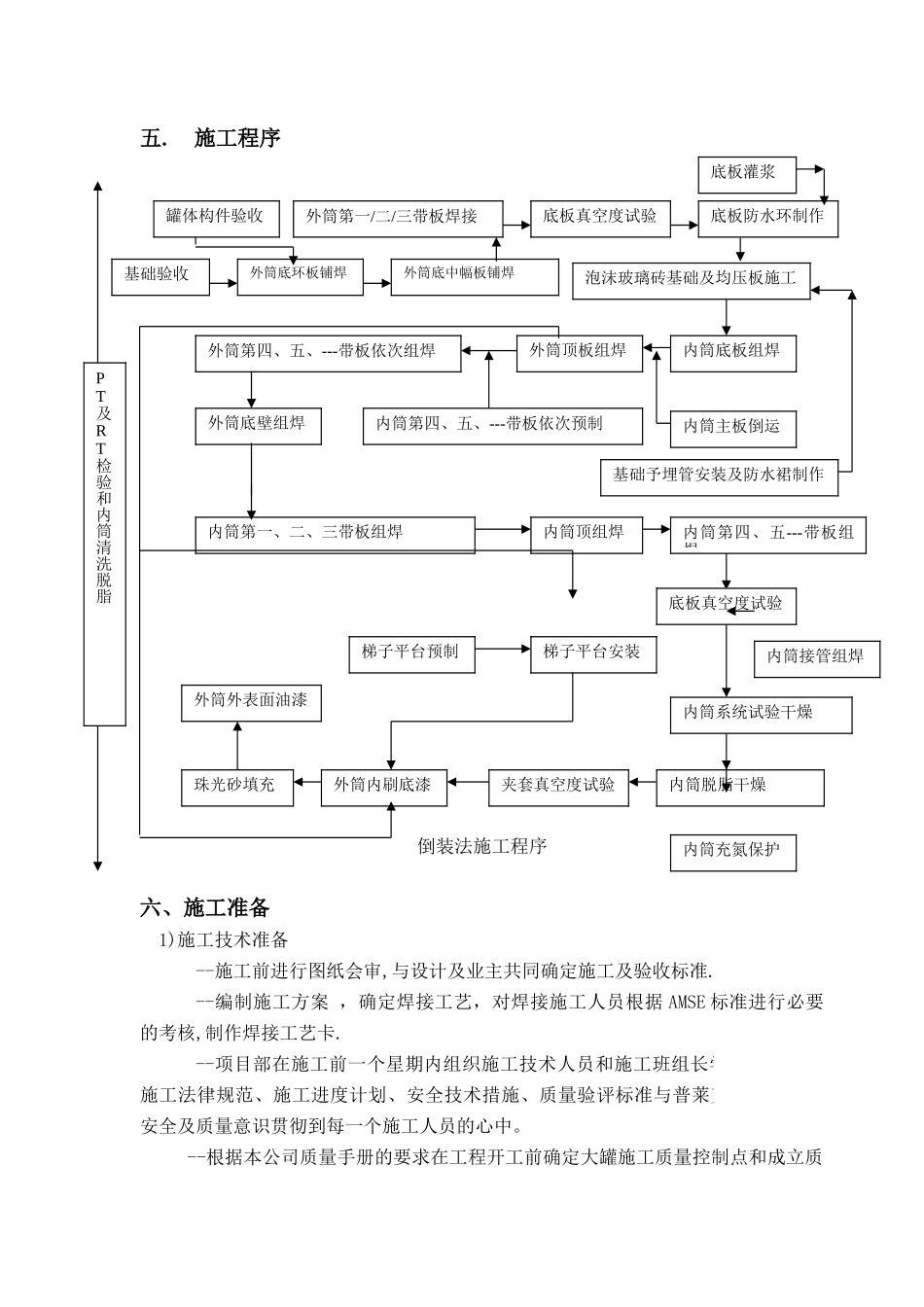

一、工程概况该低温储槽系 670M3 液氧低温储槽，施工区域狭小，旁边有一向中芯国际供气的临时空分设施，需作特别防火隔离措施。二、编制依据 2.1 大型焊接低压贮槽的设计与施工 API6202.2 低温液体贮槽 PRAXAIR GS-332.3 压力容器无损检测 JB4730-942.4 钢制焊接常压容器 JB/T4735-19972.5 二级氧清洗 PRAXAIR GS-382.6 PRAXAIR 招标图纸三、槽体结构简介 液氧低温贮罐是广泛应用于空分系统中的产品贮罐，由于其特别的工作环境，致使其结构及材料的应用必须满足超低温的要求，罐体分内罐，外罐两层，中间填充绝热材料，本贮罐结构尺寸大致如下： 表 1-1(单位：mm)项目直径高底板厚壁板厚顶厚材质内筒9000116605/85-850Cr18Ni9/SUS304外筒11400141405/865Q235-A内筒壁与外筒壁之间用珠光砂填充绝热，内筒底与外筒底之间采纳约 1000MM厚泡沫玻璃砖绝热，同时为保证内筒底及泡沫玻璃砖基础均匀受力，在泡沫玻璃砖绝热层下面及其顶部分别铺设 150MM 和 100MM 厚钢筋混凝土结构的均压板。内罐由底板、顶板及 8 带壁板组成，外筒由底板，顶板、及 9 带壁板及梯子栏杆组成。内罐所有对接焊缝均作 100%RT 检验。四、施工方案选择由于施工现场场地有限，业主无法提供预制组装场地,内筒外筒均采纳群桅提升倒装法施工。优点：a) 高空作业量小，组对焊接都较方便。b) 作业人员少，管理方便。c) 吊装加固点少。d) 采纳群桅杆起吊，则可以有效地减少机械使用台班。缺点：a) 二次搬运量较大。b) 起吊工装多。c) 预制量较多，工期相对较长。五. 施工程序六、施工准备1)施工技术准备--施工前进行图纸会审,与设计及业主共同确定施工及验收标准.--编制施工方案 ，确定焊接工艺，对焊接施工人员根据 AMSE 标准进行必要的考核,制作焊接工艺卡.--项目部在施工前一个星期内组织施工技术人员和施工班组长学习施工方案、施工法律规范、施工进度计划、安全技术措施、质量验评标准与普莱克斯标准，将安全及质量意识贯彻到每一个施工人员的心中。--根据本公司质量手册的要求在工程开工前确定大罐施工质量控制点和成立质基础验收外筒底环板铺焊外筒第一/二/三带板焊接外筒底中幅板铺焊泡沫玻璃砖基础及均压板施工内筒底板组焊内筒第四、五、---带板依次预制外筒顶板组焊外筒第四、五、---带板依次组焊外筒底壁组焊内筒第一、二、三带板组焊内筒顶组焊内筒第四、五---带板组焊内筒系统试验干燥外筒内刷底漆珠光砂填充外筒外表面油漆倒...
