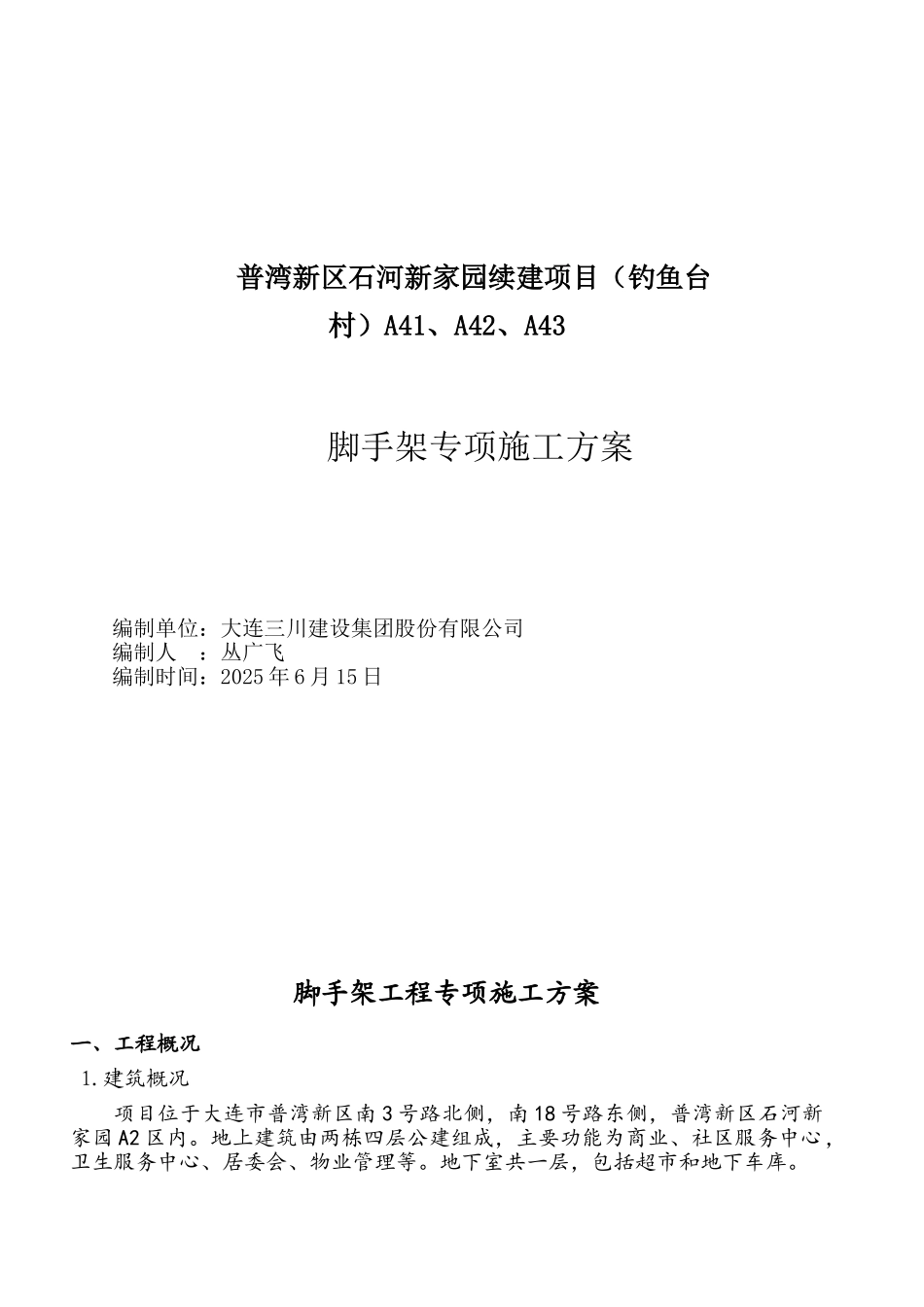

住宅小区工程续建项目脚手架专项施工方案

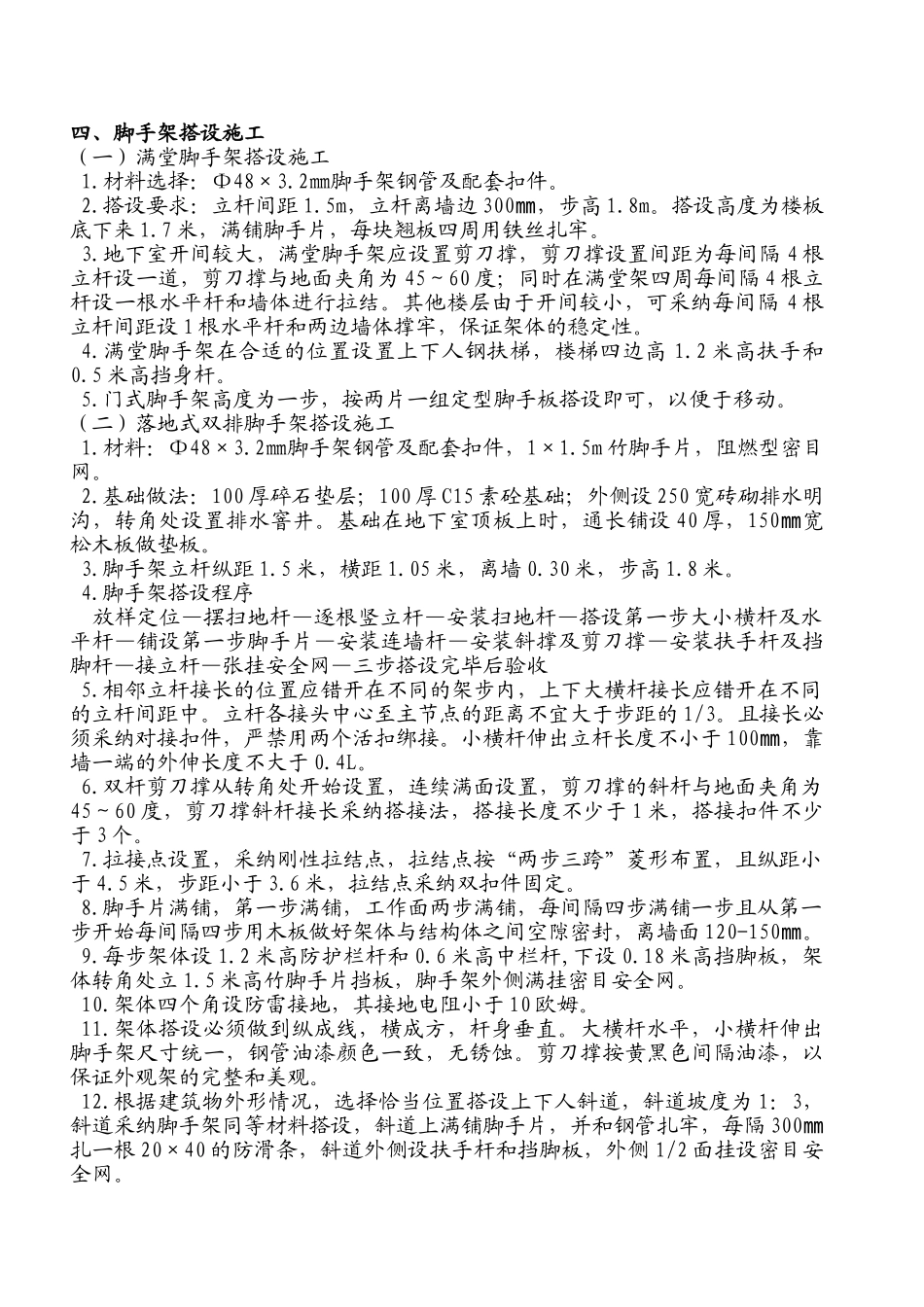

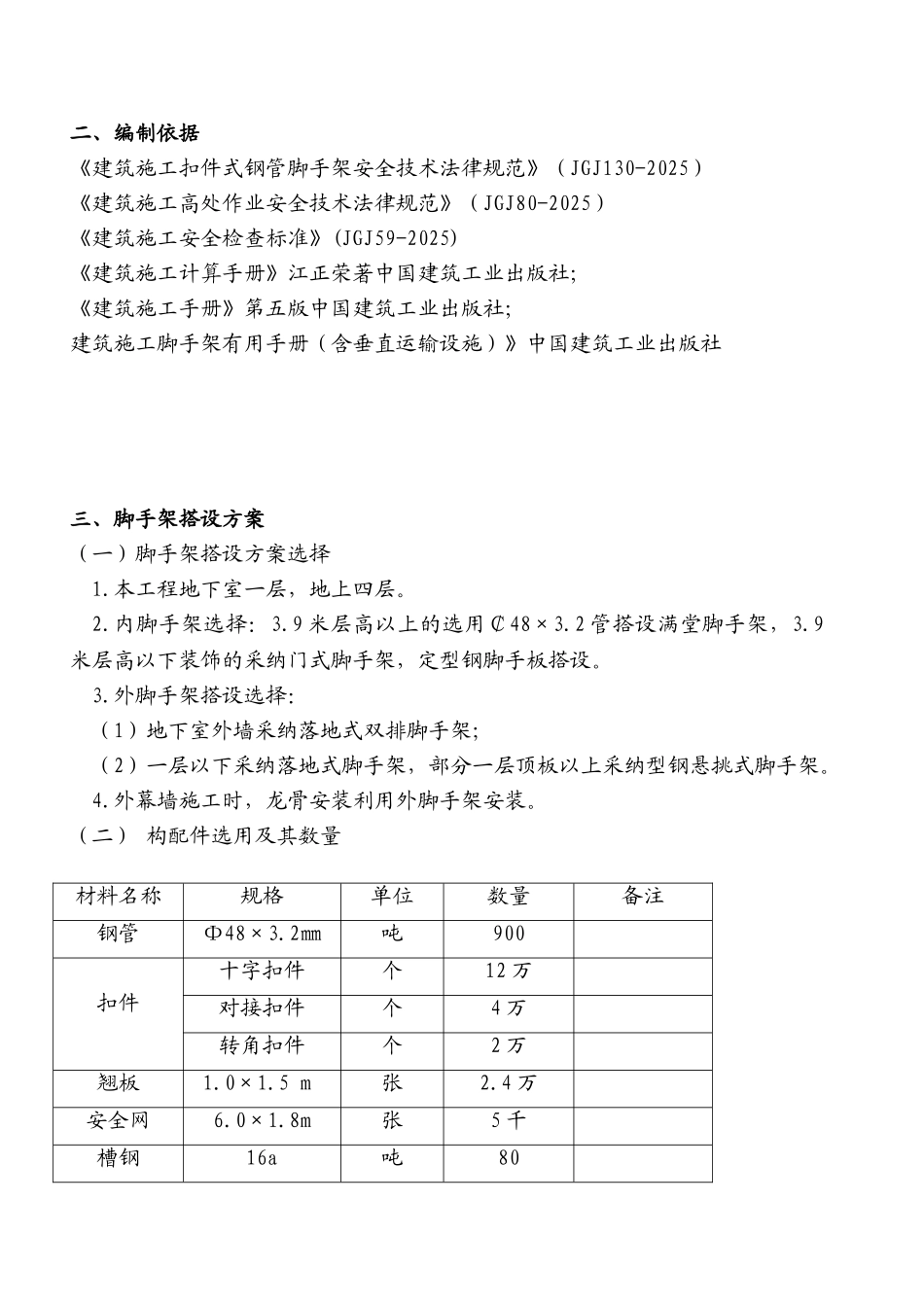

普湾新区石河新家园续建项目（钓鱼台村）A41、A42、A43脚手架专项施工方案编制单位：大连三川建设集团股份有限公司编制人 ：丛广飞编制时间：2025 年 6 月 15 日脚手架工程专项施工方案一、工程概况1.建筑概况项目位于大连市普湾新区南 3 号路北侧，南 18 号路东侧，普湾新区石河新家园 A2 区内。地上建筑由两栋四层公建组成，主要功能为商业、社区服务中心，卫生服务中心、居委会、物业管理等。地下室共一层，包括超市和地下车库。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2025）《建筑施工高处作业安全技术法律规范》（JGJ80-2025）《建筑施工安全检查标准》(JGJ59-2025) 《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第五版中国建筑工业出版社；建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社三、脚手架搭设方案（一）脚手架搭设方案选择1.本工程地下室一层，地上四层。2.内脚手架选择：3.9 米层高以上的选用￠48×3.2 管搭设满堂脚手架，3.9米层高以下装饰的采纳门式脚手架，定型钢脚手板搭设。3.外脚手架搭设选择：（1）地下室外墙采纳落地式双排脚手架；（2）一层以下采纳落地式脚手架，部分一层顶板以上采纳型钢悬挑式脚手架。4.外幕墙施工时，龙骨安装利用外脚手架安装。（二） 构配件选用及其数量材料名称规格单位数量备注钢管Φ48×3.2㎜吨900扣件十字扣件个12 万对接扣件个4 万转角扣件个2 万翘板1.0×1.5 m张2.4 万安全网6.0×1.8m张5 千槽钢16a吨80四、脚手架搭设施工（一）满堂脚手架搭设施工1.材料选择：Φ48×3.2㎜脚手架钢管及配套扣件。2.搭设要求：立杆间距 1.5m，立杆离墙边 300，步高㎜1.8m。搭设高度为楼板底下来 1.7 米，满铺脚手片，每块翘板四周用铁丝扎牢。3.地下室开间较大，满堂脚手架应设置剪刀撑，剪刀撑设置间距为每间隔 4 根立杆设一道，剪刀撑与地面夹角为 45～60 度；同时在满堂架四周每间隔 4 根立杆设一根水平杆和墙体进行拉结。其他楼层由于开间较小，可采纳每间隔 4 根立杆间距设 1 根水平杆和两边墙体撑牢，保证架体的稳定性。4.满堂脚手架在合适的位置设置上下人钢扶梯，楼梯四边高 1.2 米高扶手和0.5 米高挡身杆。5.门式脚手架高度为一步，按两片一组定型脚手板搭设即可，以便于移动。（二）落地式双排脚手架搭设施工1.材料：Φ48×3.2㎜脚手架钢管及配套扣件，1×1.5m 竹脚手片，阻燃型密目网...
