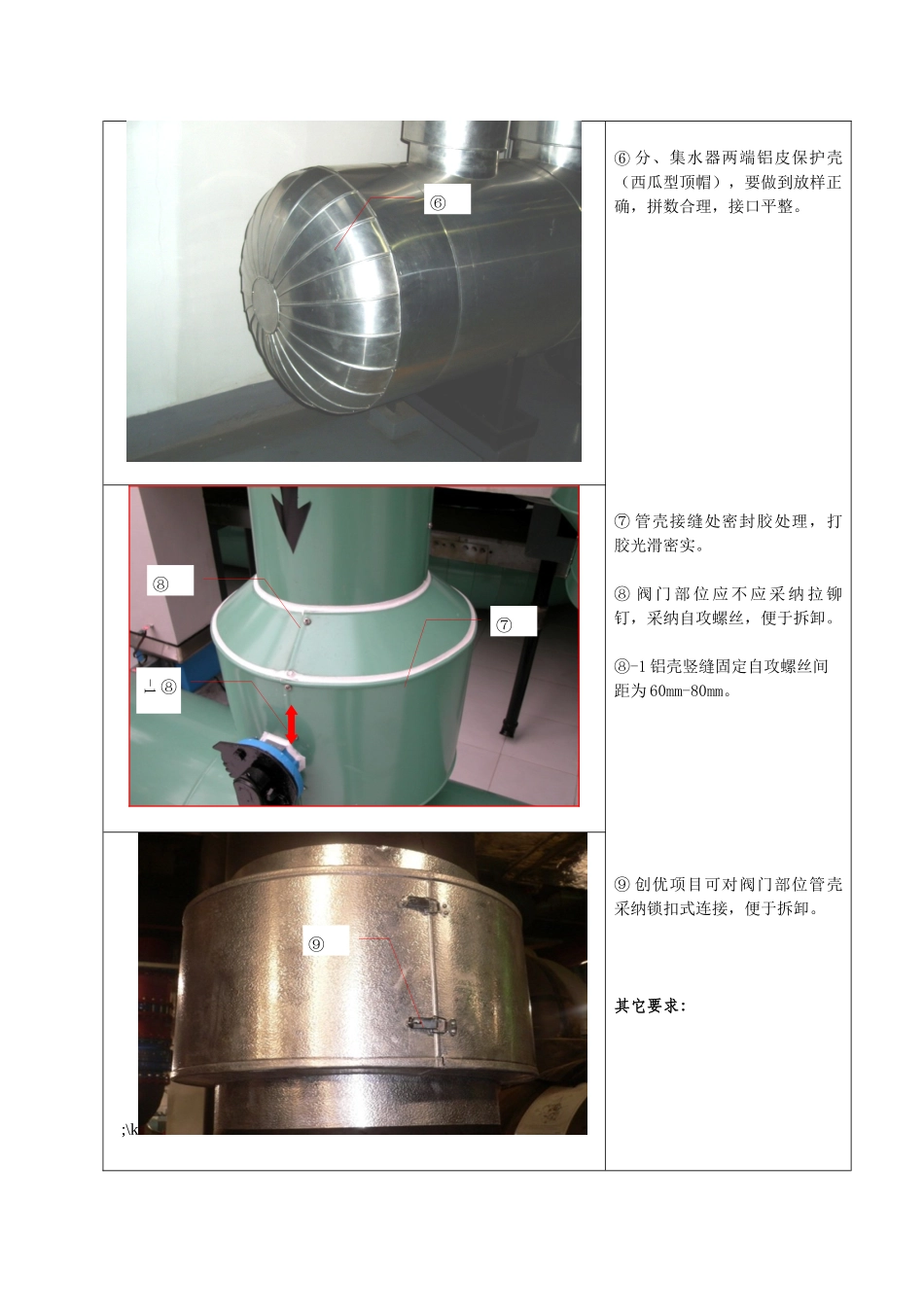

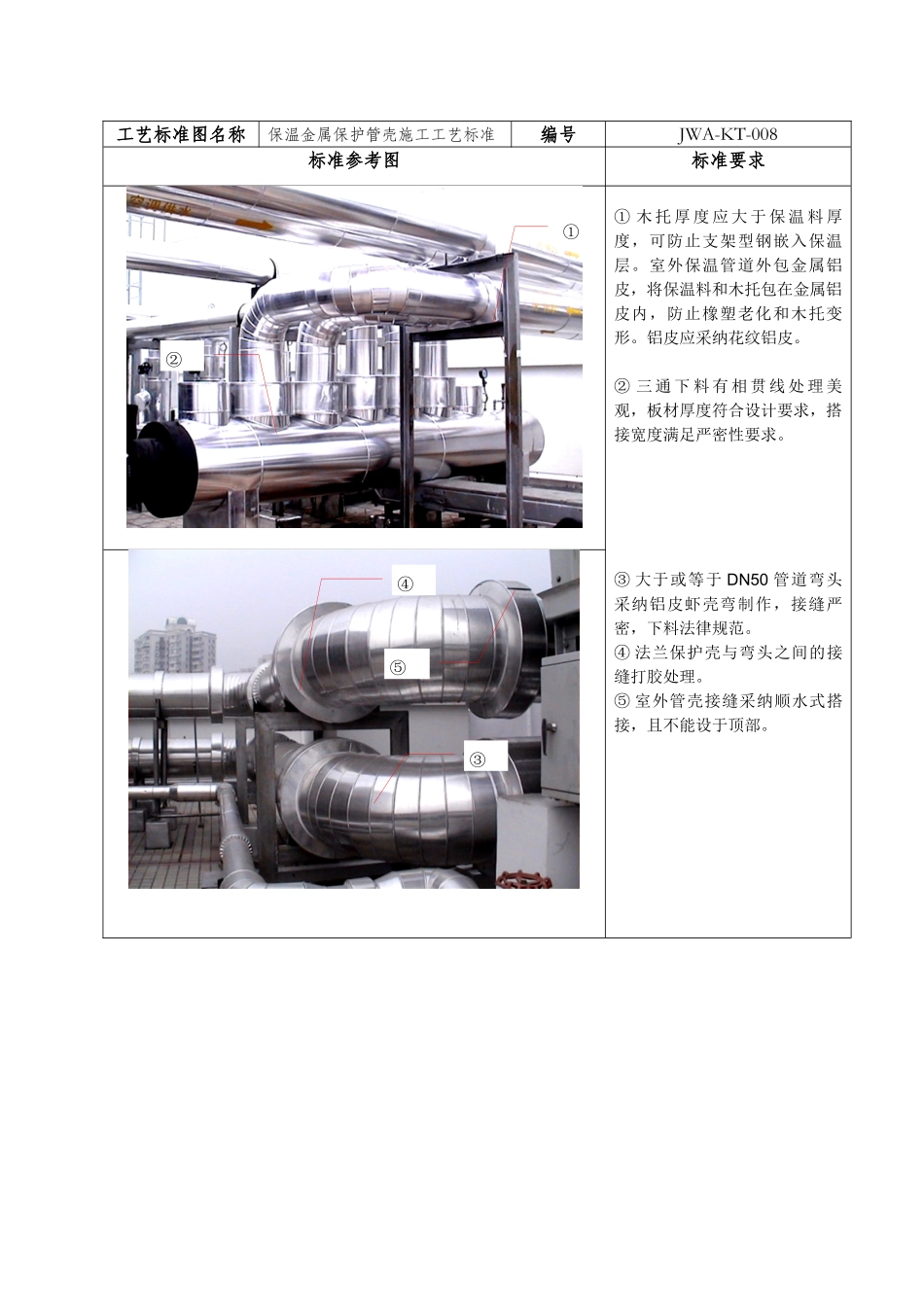

工艺标准图名称保温金属保护管壳施工工艺标准编号JWA-KT-008标准参考图标准要求① 木 托 厚 度 应 大 于 保 温 料 厚度，可防止支架型钢嵌入保温层。室外保温管道外包金属铝皮，将保温料和木托包在金属铝皮内，防止橡塑老化和木托变形。铝皮应采纳花纹铝皮。② 三 通 下 料 有 相 贯 线 处 理 美观，板材厚度符合设计要求，搭接宽度满足严密性要求。③ 大于或等于 DN50 管道弯头采纳铝皮虾壳弯制作，接缝严密，下料法律规范。④ 法兰保护壳与弯头之间的接缝打胶处理。⑤ 室外管壳接缝采纳顺水式搭接，且不能设于顶部。①②③④⑤⑥ 分、集水器两端铝皮保护壳（西瓜型顶帽），要做到放样正确，拼数合理，接口平整。⑦ 管壳接缝处密封胶处理，打胶光滑密实。⑧ 阀 门 部 位 应 不 应 采 纳 拉 铆钉，采纳自攻螺丝，便于拆卸。⑧-1 铝壳竖缝固定自攻螺丝间距为 60mm-80mm。⑨ 创优项目可对阀门部位管壳采纳锁扣式连接，便于拆卸。其它要求：;\k⑥⑦⑧⑨⑧-1
