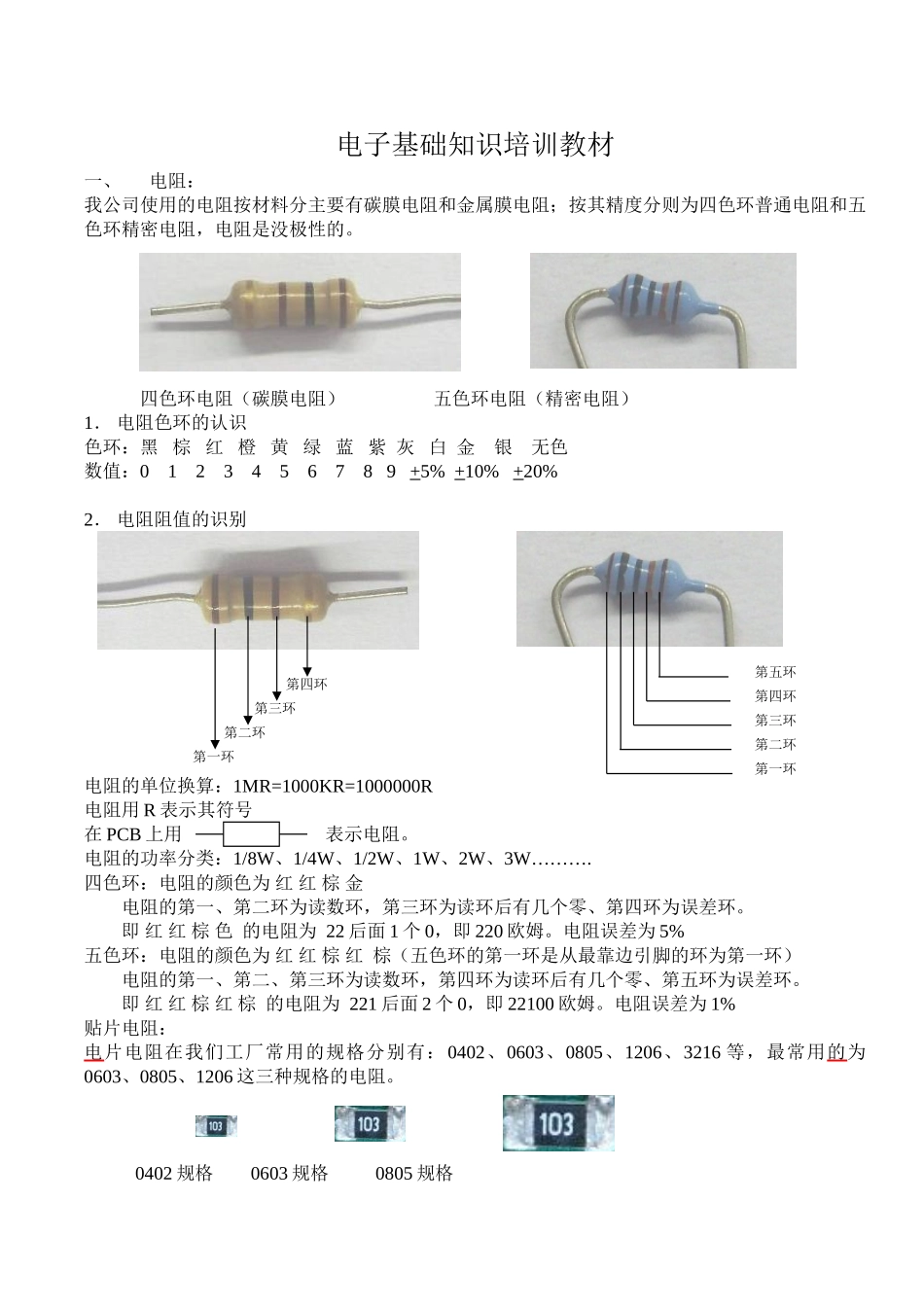

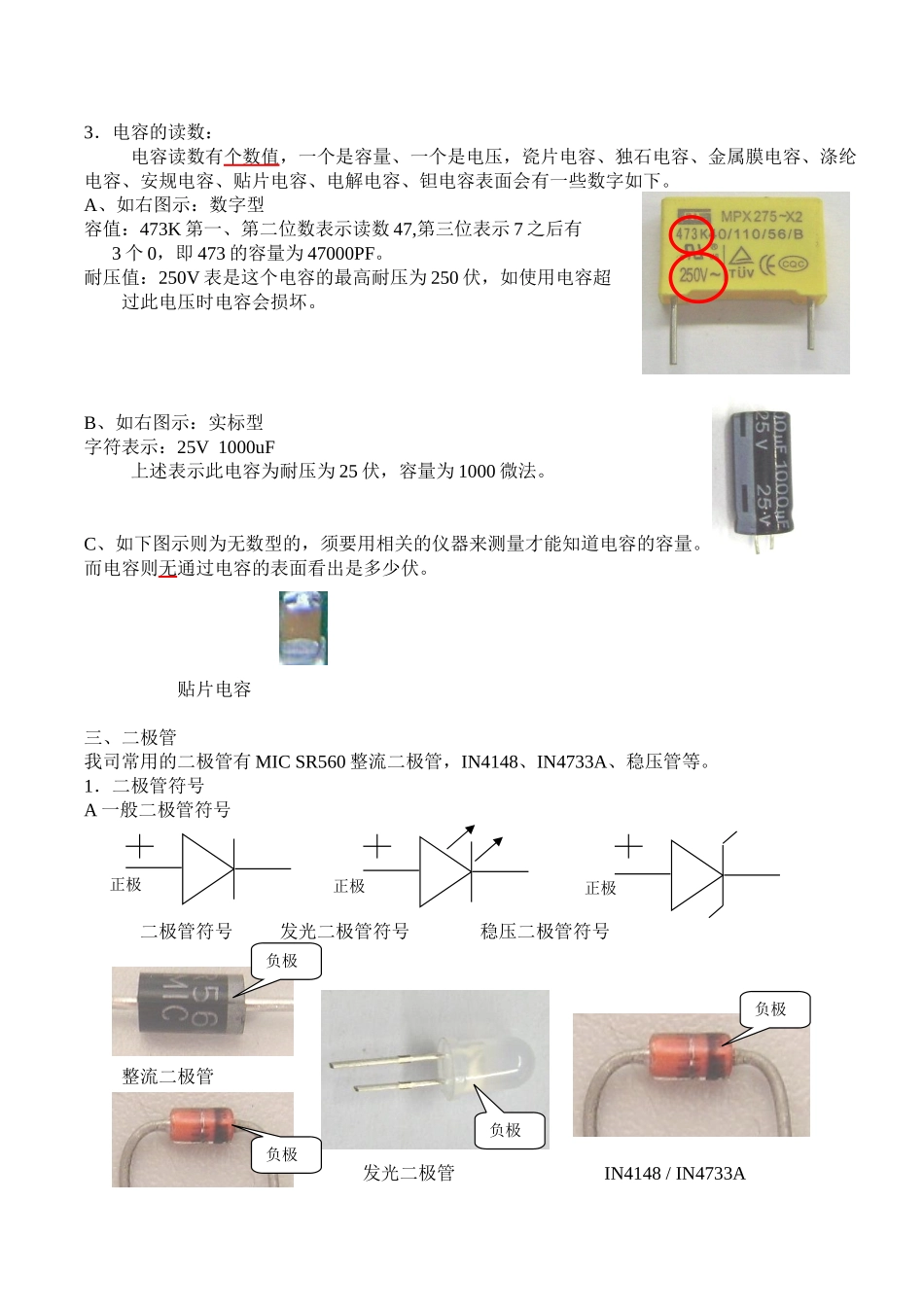

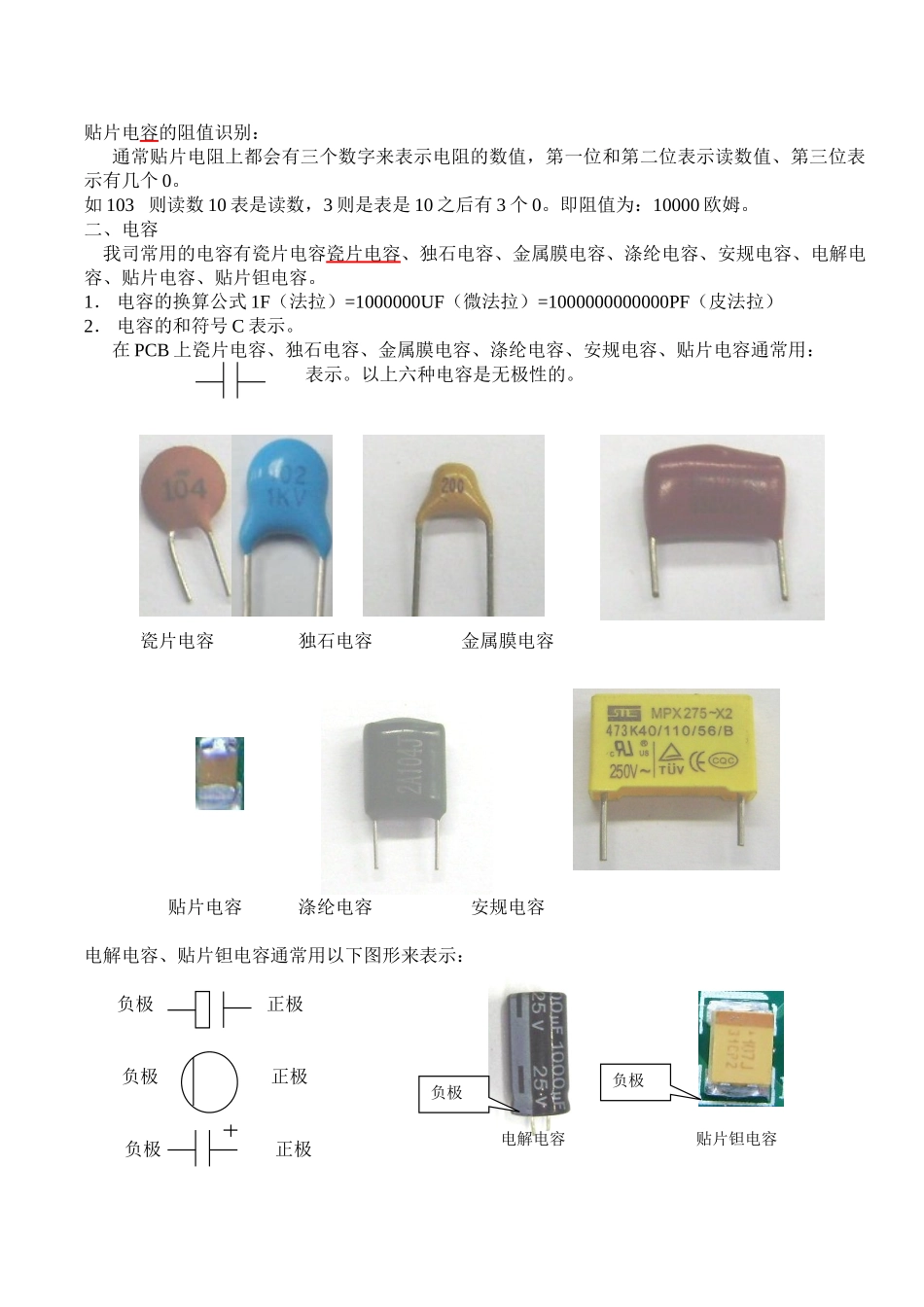

电子基础知识培训教材一、电阻：我公司使用的电阻按材料分主要有碳膜电阻和金属膜电阻；按其精度分则为四色环普通电阻和五色环精密电阻，电阻是没极性的。 四色环电阻（碳膜电阻） 五色环电阻（精密电阻）1． 电阻色环的认识色环：黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无色数值：0 1 2 3 4 5 6 7 8 9 +5% +10% +20%2． 电阻阻值的识别电阻的单位换算：1MR=1000KR=1000000R 电阻用 R 表示其符号在 PCB 上用 表示电阻。电阻的功率分类：1/8W、1/4W、1/2W、1W、2W、3W……….四色环：电阻的颜色为 红 红 棕 金 电阻的第一、第二环为读数环，第三环为读环后有几个零、第四环为误差环。 即 红 红 棕 色 的电阻为 22 后面 1 个 0，即 220 欧姆。电阻误差为 5%五色环：电阻的颜色为 红 红 棕 红 棕（五色环的第一环是从最靠边引脚的环为第一环） 电阻的第一、第二、第三环为读数环，第四环为读环后有几个零、第五环为误差环。 即 红 红 棕 红 棕 的电阻为 221 后面 2 个 0，即 22100 欧姆。电阻误差为 1%贴片电阻：电片电阻在我们工厂常用的规格分别有：0402、0603、0805、1206、3216 等，最常用的为0603、0805、1206 这三种规格的电阻。 0402 规格 0603 规格 0805 规格第一环第二环第三环第四环第一环第二环第三环第四环第五环贴片电容的阻值识别：通常贴片电阻上都会有三个数字来表示电阻的数值，第一位和第二位表示读数值、第三位表示有几个 0。如 103 则读数 10 表是读数，3 则是表是 10 之后有 3 个 0。即阻值为：10000 欧姆。二、电容 我司常用的电容有瓷片电容瓷片电容、独石电容、金属膜电容、涤纶电容、安规电容、电解电容、贴片电容、贴片钽电容。1． 电容的换算公式 1F（法拉）=1000000UF（微法拉）=1000000000000PF（皮法拉）2． 电容的和符号 C 表示。在 PCB 上瓷片电容、独石电容、金属膜电容、涤纶电容、安规电容、贴片电容通常用： 表示。以上六种电容是无极性的。 瓷片电容 独石电容 金属膜电容 贴片电容 涤纶电容 安规电容电解电容、贴片钽电容通常用以下图形来表示： 负极正极负极正极负极正极电解电容贴片钽电容负极负极3．电容的读数：电容读数有个数值，一个是容量、一个是电压，瓷片电容、独石电容、金属膜电容、涤纶电容、安规电容、贴片电容、电解电容、钽电容表面会有一些数字如下。A、如右图示：数字型容值...
