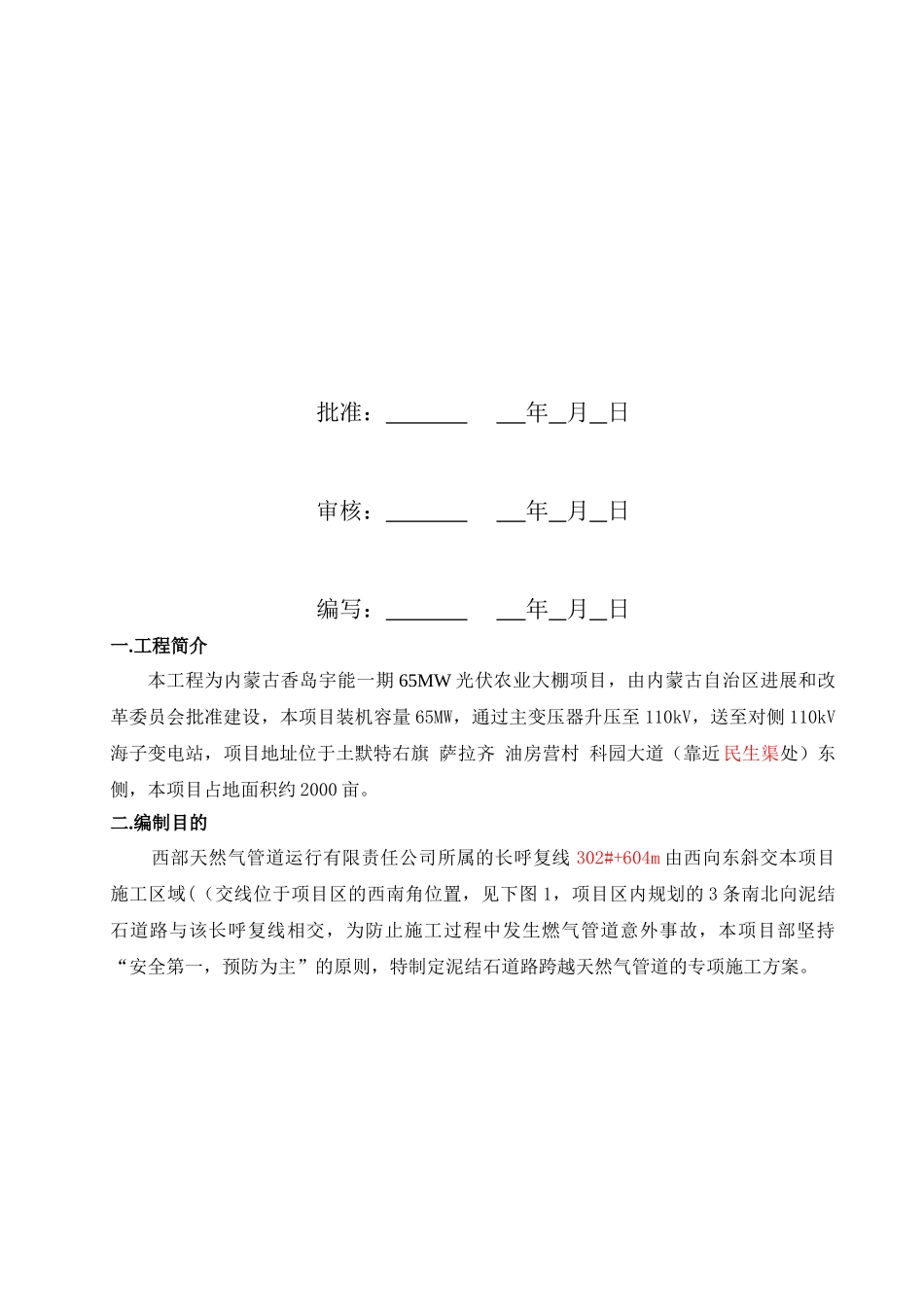

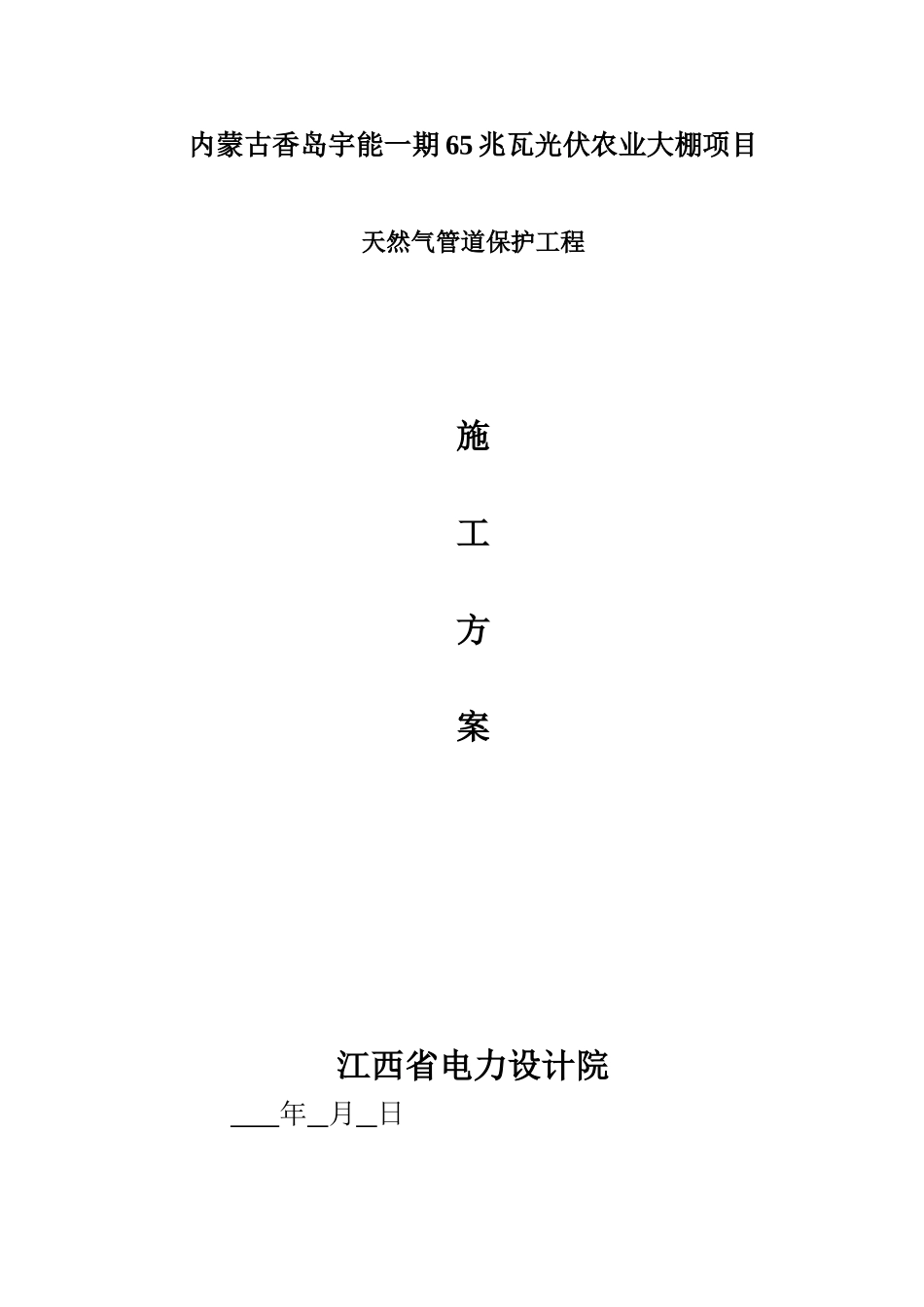

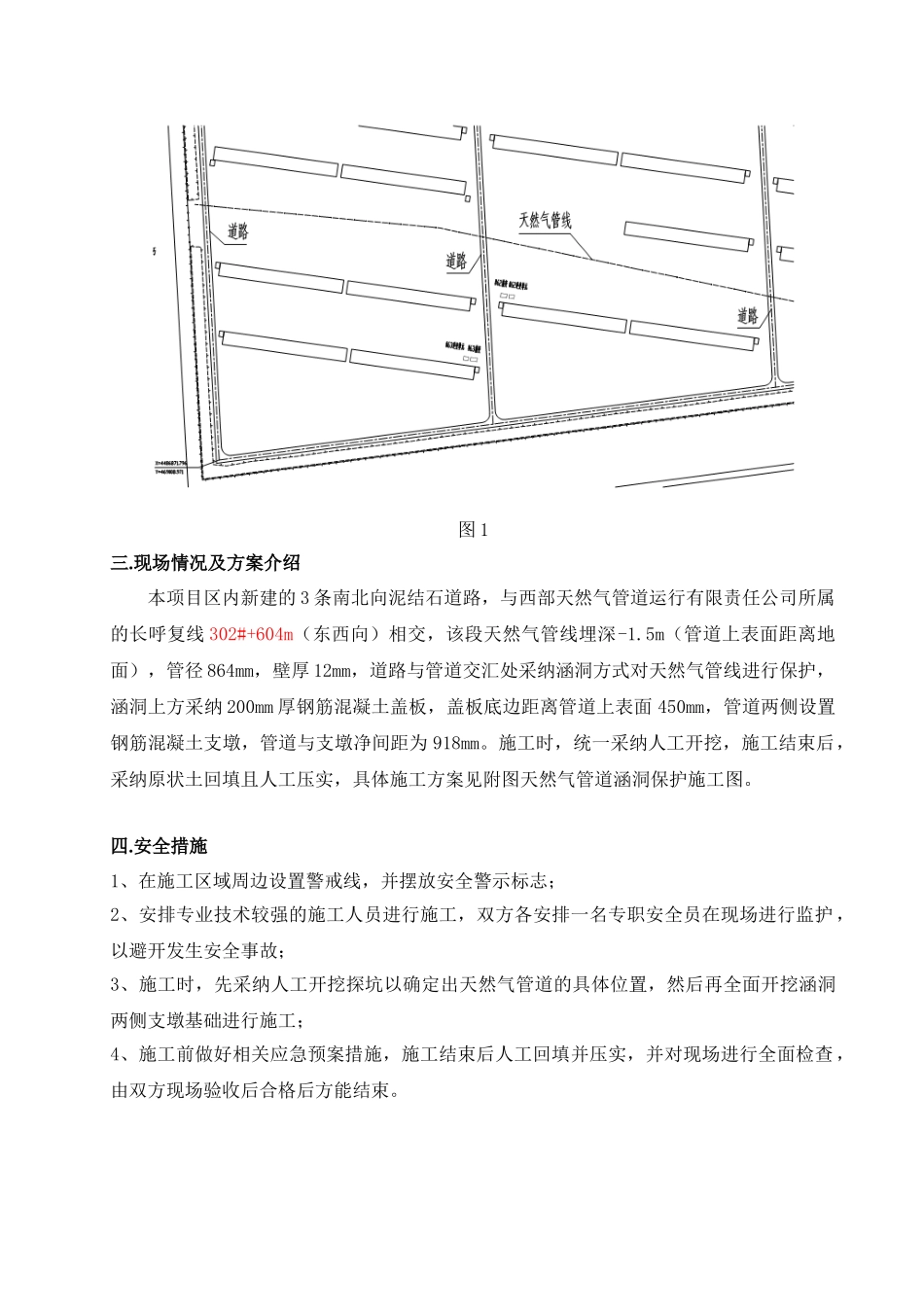

内蒙古香岛宇能一期 65 兆瓦光伏农业大棚项目天然气管道保护工程施工方案江西省电力设计院 年 月 日 批准： 年 月 日审核： 年 月 日编写： 年 月 日 一.工程简介本工程为内蒙古香岛宇能一期 65MW 光伏农业大棚项目，由内蒙古自治区进展和改革委员会批准建设，本项目装机容量 65MW，通过主变压器升压至 110kV，送至对侧 110kV海子变电站，项目地址位于土默特右旗 萨拉齐 油房营村 科园大道（靠近 民生渠处）东侧，本项目占地面积约 2000 亩。二.编制目的西部天然气管道运行有限责任公司所属的长呼复线 302#+604m 由西向东斜交本项目施工区域(（交线位于项目区的西南角位置，见下图 1，项目区内规划的 3 条南北向泥结石道路与该长呼复线相交，为防止施工过程中发生燃气管道意外事故，本项目部坚持“安全第一，预防为主”的原则，特制定泥结石道路跨越天然气管道的专项施工方案。图 1三.现场情况及方案介绍本项目区内新建的 3 条南北向泥结石道路，与西部天然气管道运行有限责任公司所属的长呼复线 302#+604m（东西向）相交，该段天然气管线埋深-1.5m（管道上表面距离地面），管径 864mm，壁厚 12mm，道路与管道交汇处采纳涵洞方式对天然气管线进行保护，涵洞上方采纳 200mm 厚钢筋混凝土盖板，盖板底边距离管道上表面 450mm，管道两侧设置钢筋混凝土支墩，管道与支墩净间距为 918mm。施工时，统一采纳人工开挖，施工结束后，采纳原状土回填且人工压实，具体施工方案见附图天然气管道涵洞保护施工图。四.安全措施1、在施工区域周边设置警戒线，并摆放安全警示标志；2、安排专业技术较强的施工人员进行施工，双方各安排一名专职安全员在现场进行监护 ，以避开发生安全事故；3、施工时，先采纳人工开挖探坑以确定出天然气管道的具体位置，然后再全面开挖涵洞两侧支墩基础进行施工；4、施工前做好相关应急预案措施，施工结束后人工回填并压实，并对现场进行全面检查 ，由双方现场验收后合格后方能结束。
