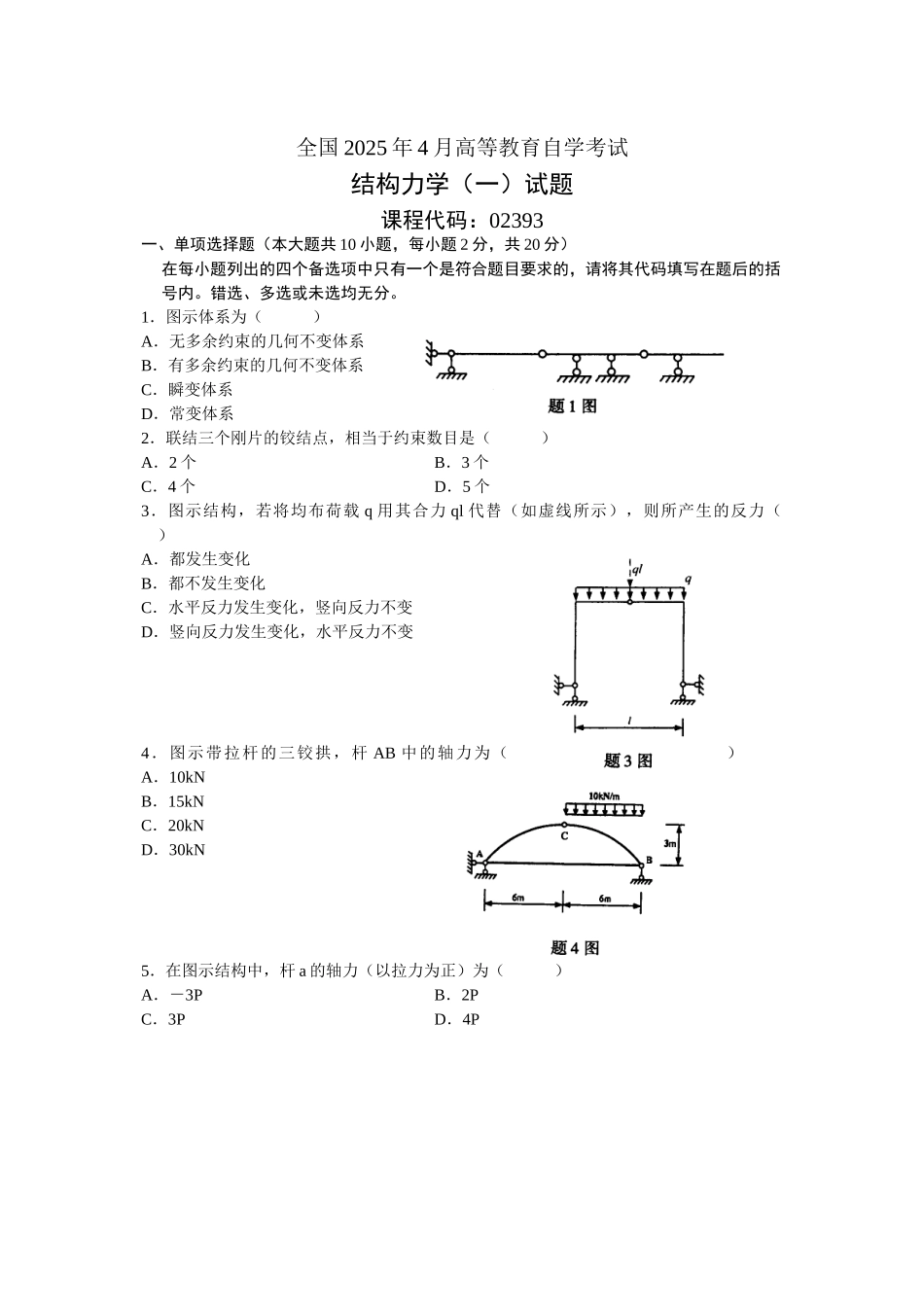

全国 2025 年 4 月高等教育自学考试结构力学（一）试题课程代码：02393一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．图示体系为（ ）A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．瞬变体系D．常变体系2．联结三个刚片的铰结点，相当于约束数目是（ ）A．2 个B．3 个C．4 个D．5 个3．图示结构，若将均布荷载 q 用其合力 ql 代替（如虚线所示），则所产生的反力（ ）A．都发生变化B．都不发生变化C．水平反力发生变化，竖向反力不变D．竖向反力发生变化，水平反力不变4．图示带拉杆的三铰拱，杆 AB 中的轴力为（ ）A．10kNB．15kNC．20kND．30kN5．在图示结构中，杆 a 的轴力（以拉力为正）为（ ）A．－3PB．2PC．3PD．4P6．图示结构，求 A、B 两截面的相对转角时，所设相应单位荷载应为（ ）A．一个作用在截面 A 的单位集中力偶B．一个作用在截面 B 的单位集中力偶C．分别在截面 A、B 各作用一个单位集中力偶，方向相同D．分别在截面 A、B 各作用一个单位集中力偶，方向相反7．图示桁架的超静定次数是（ ）A．2B．3C．4D．58．图示结构，位移法基本方程中的自由项（荷载项）R1P（顺时针为正）等于（ ）A．－16kN·mB．0C．16 kN·m D．32 kN·m9．图（a）所示超静定结构，选择图（b）所示力法基本体系，力法方程中的 自 由 项 Δ1c 等 于 （ ）A．－l·B．－ l·C．l·D．2 l·10．图示悬臂梁，截面 C 的弯距影响线在固定端 B 的纵标（竖距）等于（弯距以下侧受拉为正）（ ）A．－B．0C．D．l二、填空题（本大题共 8 小题，每小题 2 分，共 16 分）不写解答过程，将正确的答案写在每小题的空格上。错填或不填均无分。11．三个刚片用____________三个铰两两相联，组成几何不变体系，且无多余约束。12．三铰拱的合理拱轴决定于____________和三个铰的位置。13．图示桁架，按受力性质推断，杆 a 为____________杆。14．图示等截面简支梁，若已知图（a）所示截面 A 的转角为，则图（b）所示中点 C的竖向位移为____________。15．在求解超静定结构的内力时，除平衡条件外，还必须考虑____________条件。16．图示结构用位移法计算时，基本未知量的数目为____________。17 ． 图 示 梁 ， 由 于 支 座 A 产 生 线 位 ...
