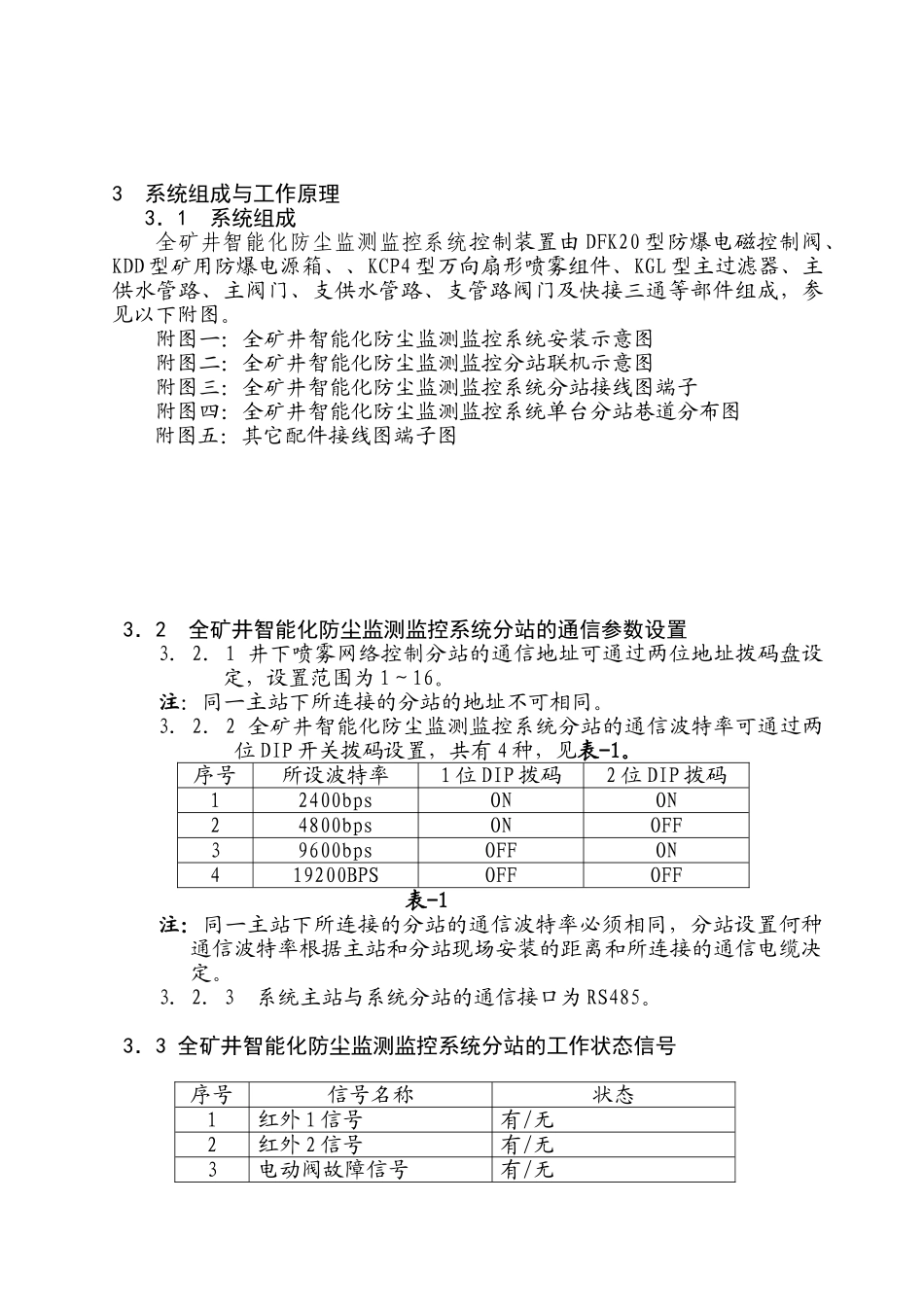

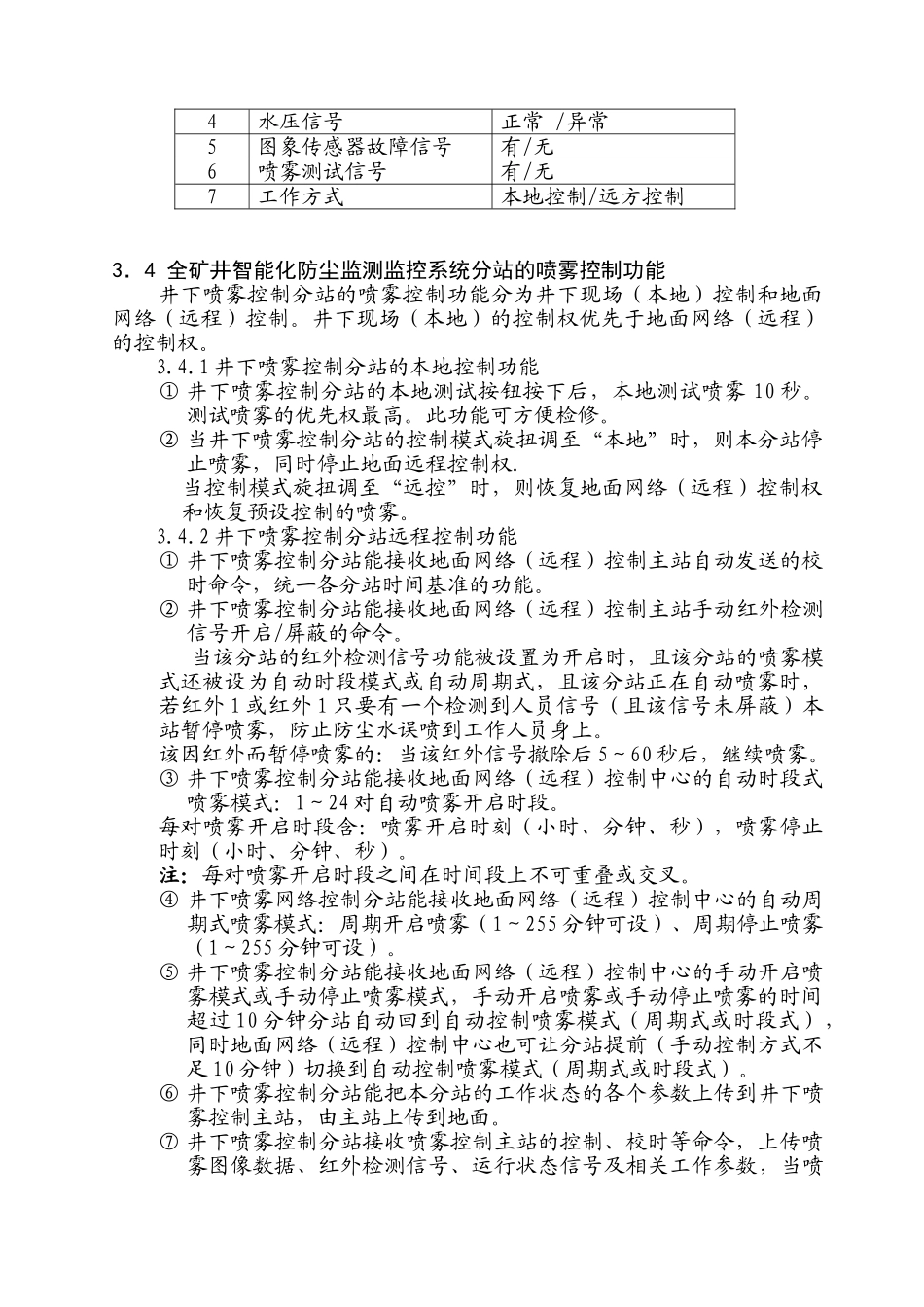

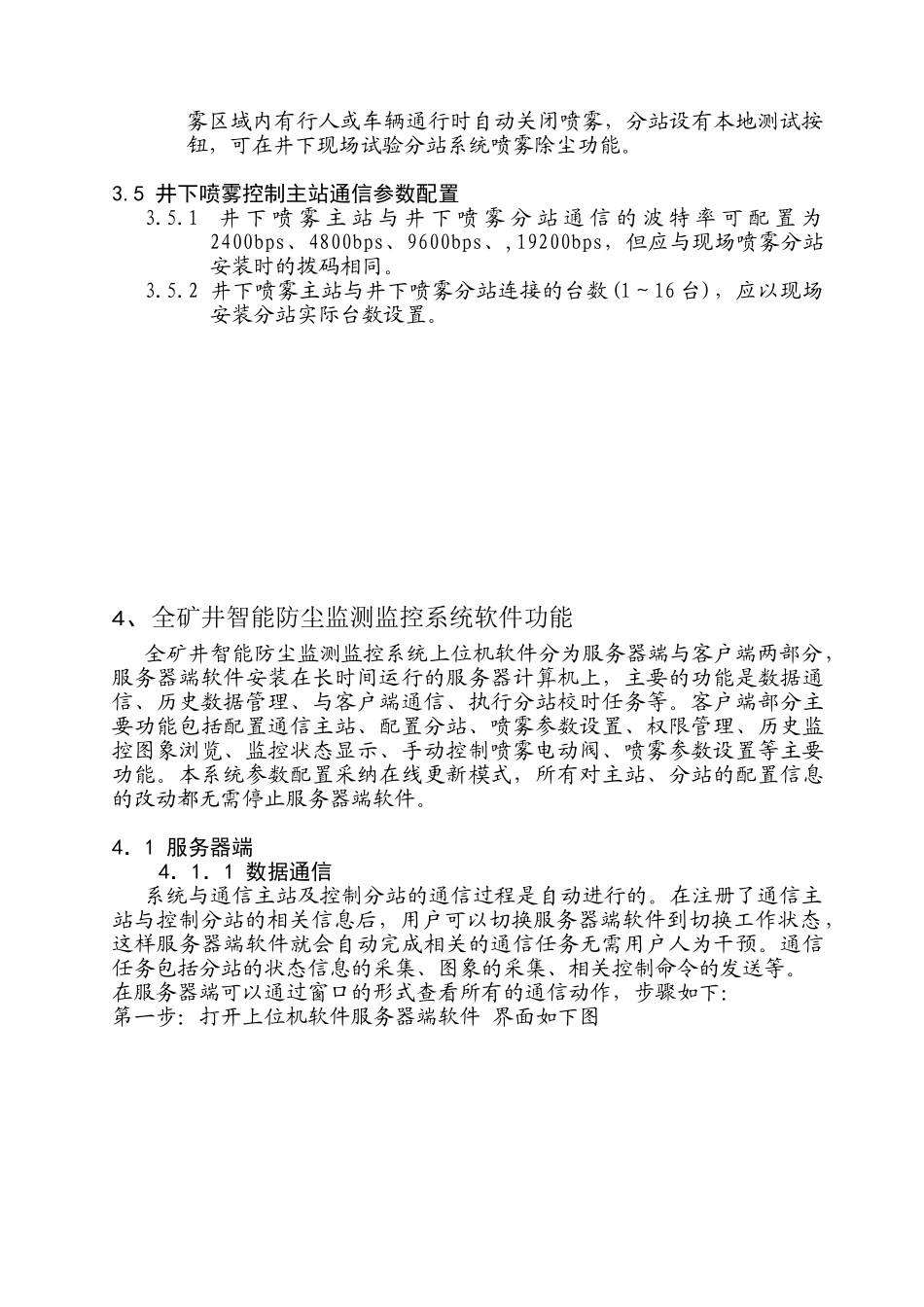

3 系统组成与工作原理3．1 系统组成全矿井智能化防尘监测监控系统控制装置由 DFK20 型防爆电磁控制阀、KDD 型矿用防爆电源箱、、KCP4 型万向扇形喷雾组件、KGL 型主过滤器、主供水管路、主阀门、支供水管路、支管路阀门及快接三通等部件组成，参见以下附图。附图一：全矿井智能化防尘监测监控系统安装示意图附图二：全矿井智能化防尘监测监控分站联机示意图附图三：全矿井智能化防尘监测监控系统分站接线图端子附图四：全矿井智能化防尘监测监控系统单台分站巷道分布图附图五：其它配件接线图端子图3．2 全矿井智能化防尘监测监控系统分站的通信参数设置3．2．1 井下喷雾网络控制分站的通信地址可通过两位地址拨码盘设定，设置范围为 1～16。注：同一主站下所连接的分站的地址不可相同。3．2．2 全矿井智能化防尘监测监控系统分站的通信波特率可通过两位 DIP 开关拨码设置，共有 4 种，见表-1。序号所设波特率1 位 DIP 拨码2 位 DIP 拨码12400bpsONON24800bpsONOFF39600bpsOFFON419200BPSOFFOFF表-1注：同一主站下所连接的分站的通信波特率必须相同，分站设置何种通信波特率根据主站和分站现场安装的距离和所连接的通信电缆决定。3．2．3 系统主站与系统分站的通信接口为 RS485。3．3 全矿井智能化防尘监测监控系统分站的工作状态信号序号信号名称状态1红外 1 信号有/无2红外 2 信号有/无3电动阀故障信号有/无4水压信号正常 /异常5图象传感器故障信号有/无6喷雾测试信号有/无7工作方式本地控制/远方控制3．4 全矿井智能化防尘监测监控系统分站的喷雾控制功能井下喷雾控制分站的喷雾控制功能分为井下现场（本地）控制和地面网络（远程）控制。井下现场（本地）的控制权优先于地面网络（远程）的控制权。3.4.1 井下喷雾控制分站的本地控制功能① 井下喷雾控制分站的本地测试按钮按下后，本地测试喷雾 10 秒。测试喷雾的优先权最高。此功能可方便检修。② 当井下喷雾控制分站的控制模式旋扭调至“本地”时，则本分站停止喷雾，同时停止地面远程控制权.当控制模式旋扭调至“远控”时，则恢复地面网络（远程）控制权和恢复预设控制的喷雾。3.4.2 井下喷雾控制分站远程控制功能① 井下喷雾控制分站能接收地面网络（远程）控制主站自动发送的校时命令，统一各分站时间基准的功能。② 井下喷雾控制分站能接收地面网络（远程）控制主站手动红外检测信号开启/屏蔽的命令。当该分站的红外检测信号功能被设置为开启时，...
