共用电视天线系统安装工艺

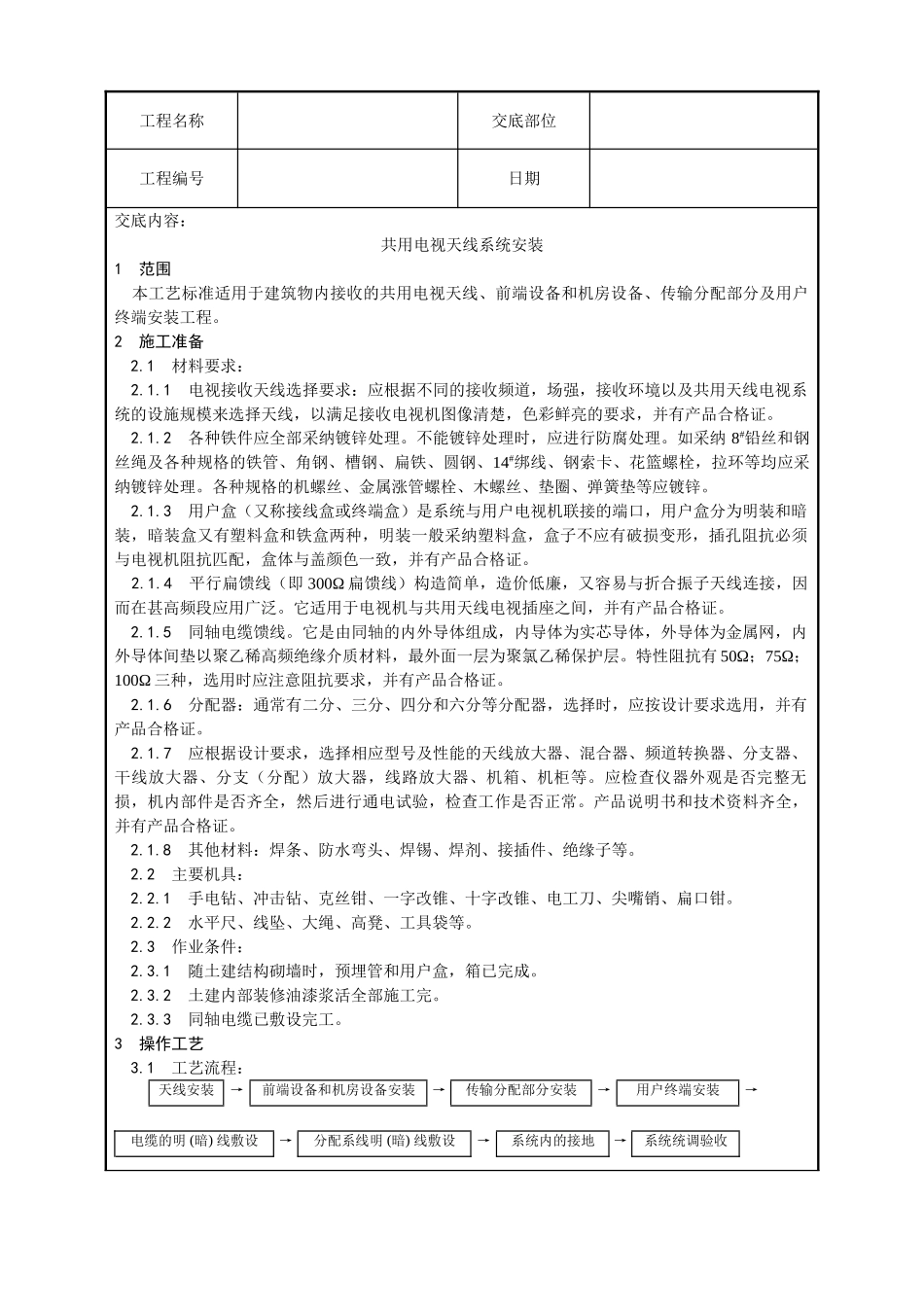

工程名称交底部位工程编号日期交底内容：共用电视天线系统安装1 范围 本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。2 施工准备 2.1 材料要求： 2.1.1 电视接收天线选择要求：应根据不同的接收频道，场强，接收环境以及共用天线电视系统的设施规模来选择天线，以满足接收电视机图像清楚，色彩鲜亮的要求，并有产品合格证。 2.1.2 各种铁件应全部采纳镀锌处理。不能镀锌处理时，应进行防腐处理。如采纳 8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采纳镀锌处理。各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。 2.1.3 用户盒（又称接线盒或终端盒）是系统与用户电视机联接的端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装一般采纳塑料盒，盒子不应有破损变形，插孔阻抗必须与电视机阻抗匹配，盒体与盖颜色一致，并有产品合格证。 2.1.4 平行扁馈线（即 300Ω 扁馈线）构造简单，造价低廉，又容易与折合振子天线连接，因而在甚高频段应用广泛。它适用于电视机与共用天线电视插座之间，并有产品合格证。 2.1.5 同轴电缆馈线。它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。特性阻抗有 50Ω；75Ω；100Ω 三种，选用时应注意阻抗要求，并有产品合格证。 2.1.6 分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。 2.1.7 应根据设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。应检查仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检查工作是否正常。产品说明书和技术资料齐全，并有产品合格证。 2.1.8 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。 2.2 主要机具： 2.2.1 手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、扁口钳。 2.2.2 水平尺、线坠、大绳、高凳、工具袋等。 2.3 作业条件： 2.3.1 随土建结构砌墙时，预埋管和用户盒，箱已完成。 2.3.2 土建内部装修油漆浆活全部施工完。 2.3.3 同轴电缆已敷设完工。3 操作工艺 3.1 工艺流程：天线安装→前端设备和机房设备安装→传输分配部分安...
