关于冷缩头中应力锥的安装施工工法

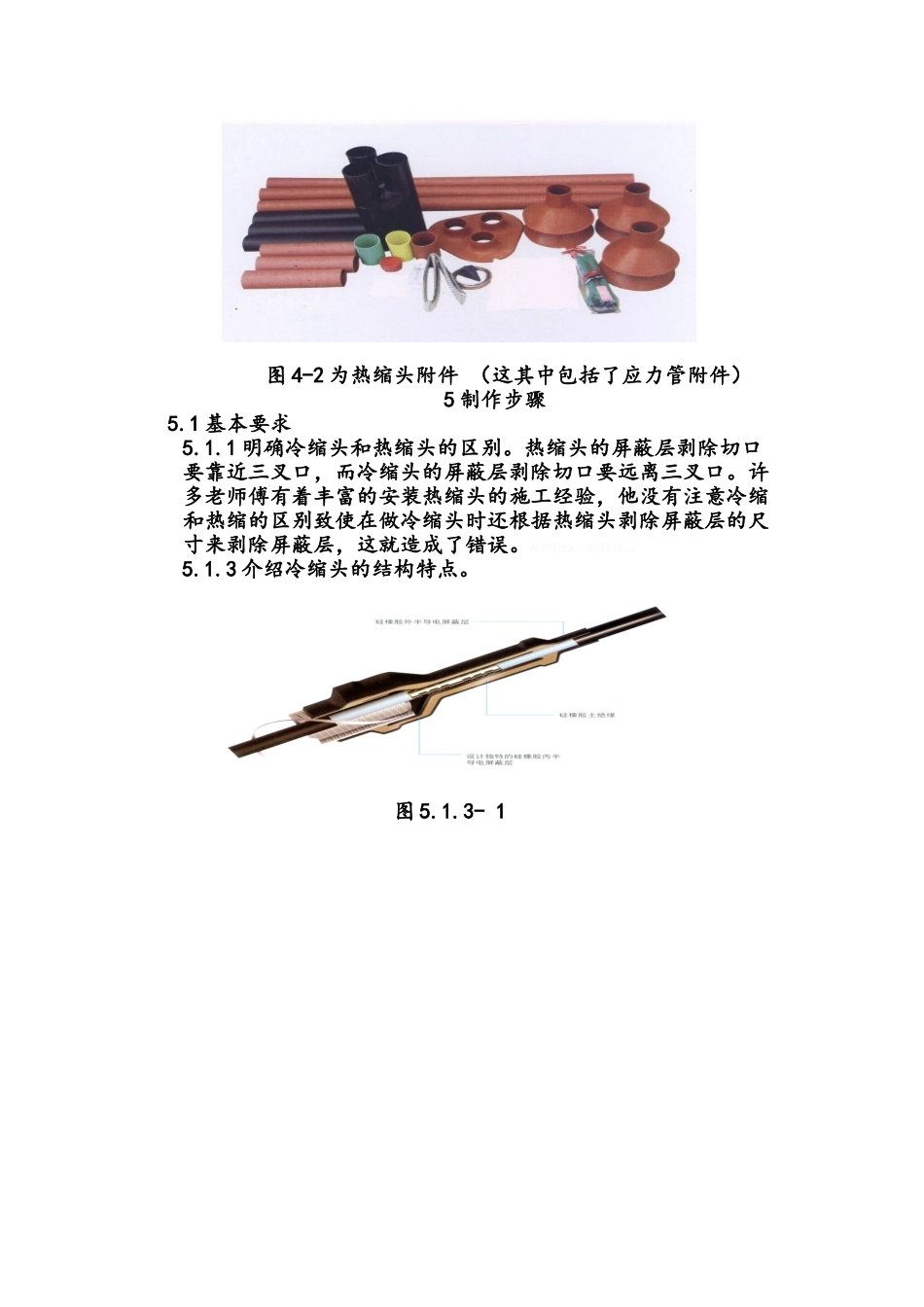

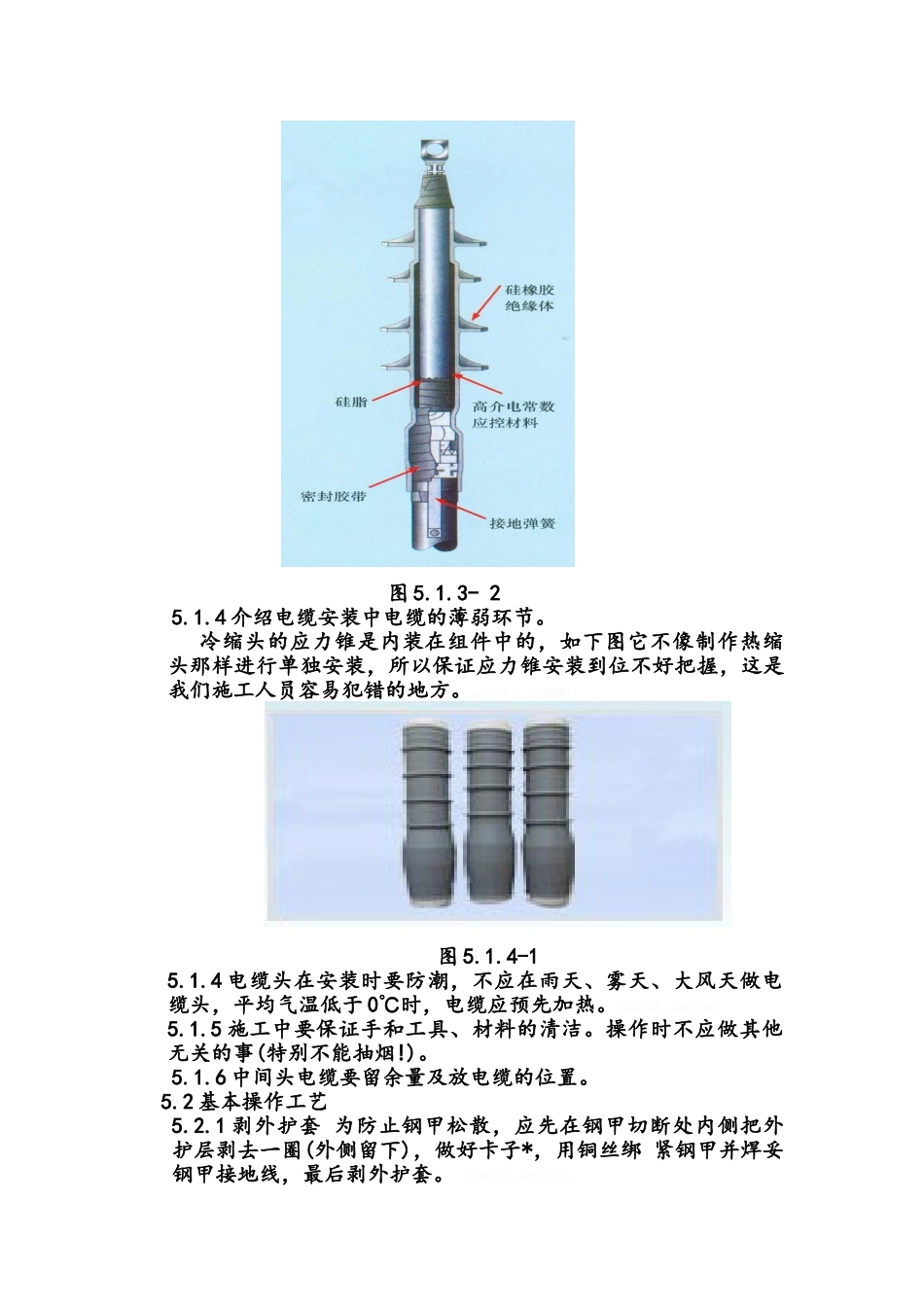

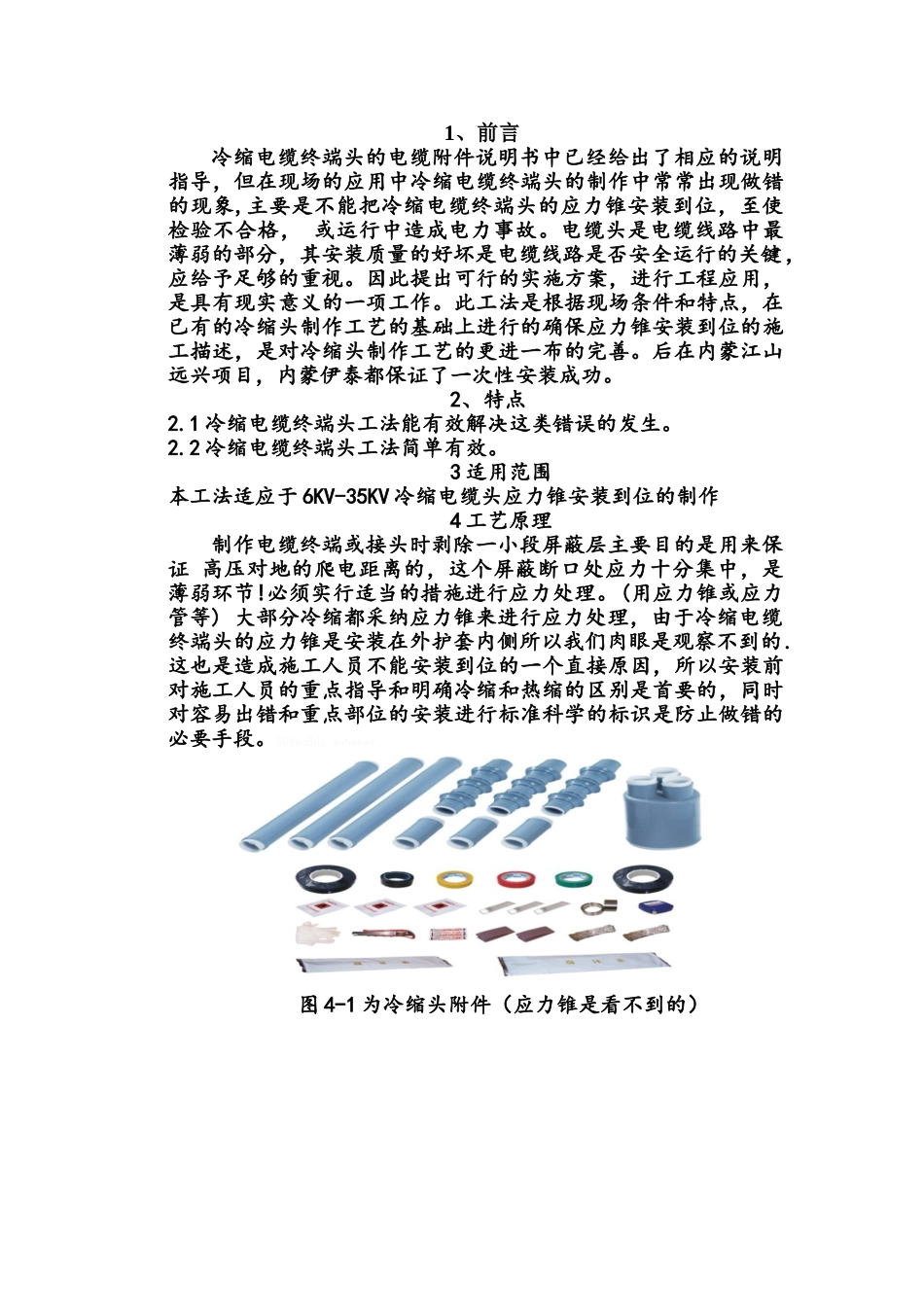

1、前言冷缩电缆终端头的电缆附件说明书中已经给出了相应的说明指导，但在现场的应用中冷缩电缆终端头的制作中常常出现做错的现象,主要是不能把冷缩电缆终端头的应力锥安装到位，至使检验不合格， 或运行中造成电力事故。电缆头是电缆线路中最薄弱的部分，其安装质量的好坏是电缆线路是否安全运行的关键，应给予足够的重视。因此提出可行的实施方案，进行工程应用，是具有现实意义的一项工作。此工法是根据现场条件和特点，在已有的冷缩头制作工艺的基础上进行的确保应力锥安装到位的施工描述，是对冷缩头制作工艺的更进一布的完善。后在内蒙江山远兴项目，内蒙伊泰都保证了一次性安装成功。2、特点2.1 冷缩电缆终端头工法能有效解决这类错误的发生。2.2 冷缩电缆终端头工法简单有效。 3 适用范围本工法适应于 6KV-35KV 冷缩电缆头应力锥安装到位的制作4 工艺原理制作电缆终端或接头时剥除一小段屏蔽层主要目的是用来保证 高压对地的爬电距离的，这个屏蔽断口处应力十分集中，是薄弱环节!必须实行适当的措施进行应力处理。(用应力锥或应力管等) 大部分冷缩都采纳应力锥来进行应力处理，由于冷缩电缆终端头的应力锥是安装在外护套内侧所以我们肉眼是观察不到的.这也是造成施工人员不能安装到位的一个直接原因，所以安装前对施工人员的重点指导和明确冷缩和热缩的区别是首要的，同时对容易出错和重点部位的安装进行标准科学的标识是防止做错的必要手段。5OVeoGd。suhbKwf。图 4-1 为冷缩头附件（应力锥是看不到的） 图 4-2 为热缩头附件 （这其中包括了应力管附件）5 制作步骤5.1 基本要求5.1.1 明确冷缩头和热缩头的区别。热缩头的屏蔽层剥除切口要靠近三叉口，而冷缩头的屏蔽层剥除切口要远离三叉口。许多老师傅有着丰富的安装热缩头的施工经验，他没有注意冷缩和热缩的区别致使在做冷缩头时还根据热缩头剥除屏蔽层的尺寸来剥除屏蔽层，这就造成了错误。AhDNjtz。bZ9fYKx。5.1.3 介绍冷缩头的结构特点。 图 5.1.3- 1 图 5.1.3- 25.1.4 介绍电缆安装中电缆的薄弱环节。 冷缩头的应力锥是内装在组件中的，如下图它不像制作热缩头那样进行单独安装，所以保证应力锥安装到位不好把握，这是我们施工人员容易犯错的地方。xCfedbl。3sHSGW1。 图 5.1.4-15.1.4 电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，平均气温低于 0℃时，电缆应预先加热。LOdV7e5。qCPxuMn。5.1.5 施工中要保证手和工具、材料的清洁...
