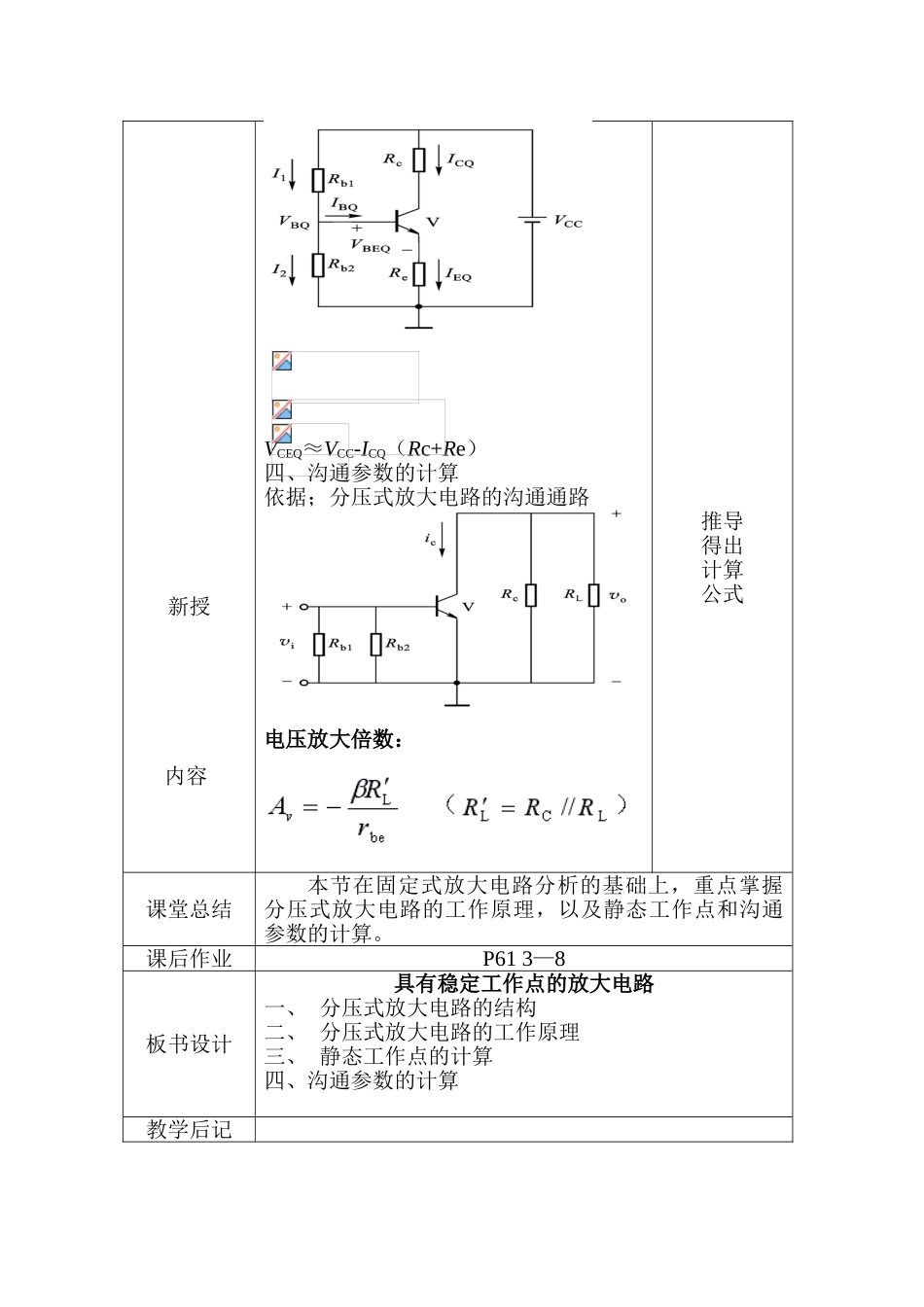

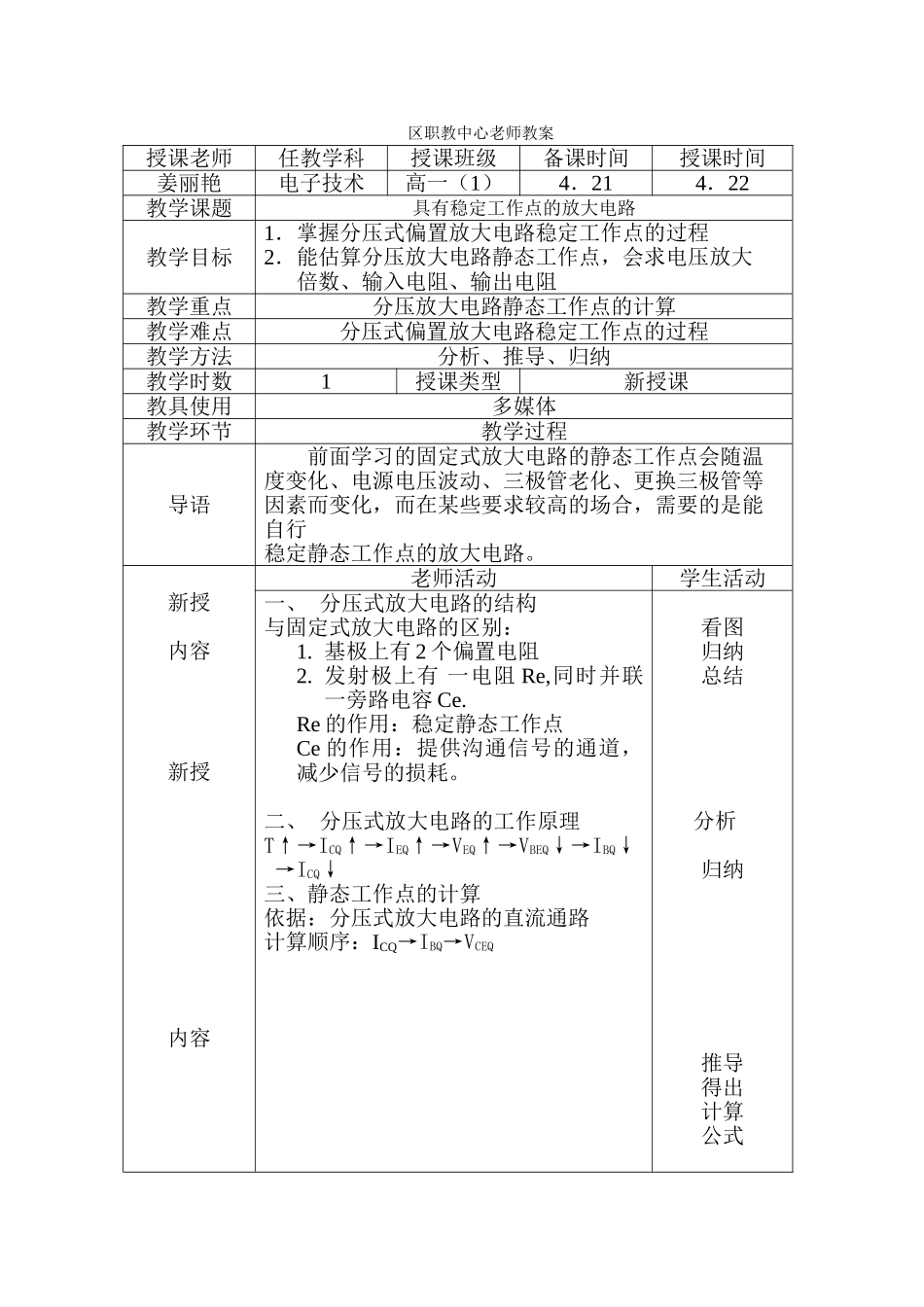

区职教中心老师教案授课老师任教学科授课班级备课时间授课时间姜丽艳电子技术高一（1）4．214．22教学课题具有稳定工作点的放大电路教学目标1．掌握分压式偏置放大电路稳定工作点的过程2．能估算分压放大电路静态工作点，会求电压放大倍数、输入电阻、输出电阻教学重点分压放大电路静态工作点的计算教学难点分压式偏置放大电路稳定工作点的过程教学方法分析、推导、归纳教学时数1授课类型新授课教具使用多媒体教学环节教学过程导语前面学习的固定式放大电路的静态工作点会随温度变化、电源电压波动、三极管老化、更换三极管等因素而变化，而在某些要求较高的场合，需要的是能自行稳定静态工作点的放大电路。 新授内容新授内容老师活动学生活动一、 分压式放大电路的结构与固定式放大电路的区别：1. 基极上有 2 个偏置电阻2. 发射极上有 一电阻 Re,同时并联一旁路电容 Ce.Re 的作用：稳定静态工作点Ce 的作用：提供沟通信号的通道，减少信号的损耗。二、 分压式放大电路的工作原理T↑→ICQ↑→IEQ↑→VEQ↑→VBEQ↓→IBQ↓→ICQ↓ 三、静态工作点的计算依据：分压式放大电路的直流通路计算顺序：ICQ→IBQ→VCEQ看图归纳总结分析归纳推导得出计算公式新授内容VCEQ≈VCC-ICQ（Rc+Re）四、沟通参数的计算依据；分压式放大电路的沟通通路电压放大倍数： 输入电阻 ri=Rb1// Rb2//rbe 输出电阻 ro≈Rc 推导得出计算公式课堂总结本节在固定式放大电路分析的基础上，重点掌握分压式放大电路的工作原理，以及静态工作点和沟通参数的计算。课后作业P61 3—8板书设计具有稳定工作点的放大电路一、 分压式放大电路的结构二、 分压式放大电路的工作原理三、 静态工作点的计算四、沟通参数的计算教学后记
