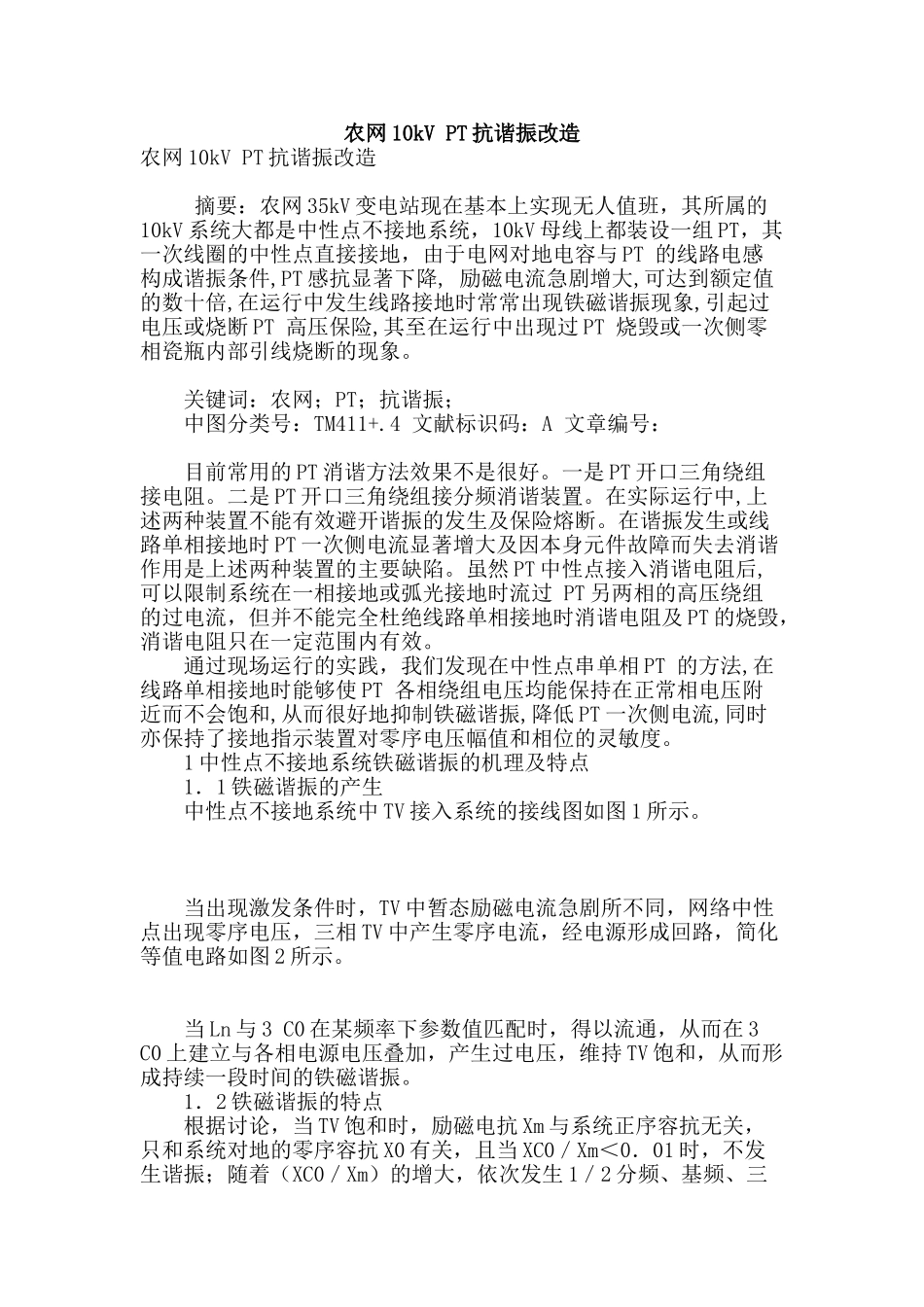

农网 10kV PT 抗谐振改造农网 10kV PT 抗谐振改造 摘要：农网 35kV 变电站现在基本上实现无人值班，其所属的10kV 系统大都是中性点不接地系统，10kV 母线上都装设一组 PT，其一次线圈的中性点直接接地，由于电网对地电容与 PT 的线路电感构成谐振条件,PT 感抗显著下降, 励磁电流急剧增大,可达到额定值的数十倍,在运行中发生线路接地时常常出现铁磁谐振现象,引起过电压或烧断 PT 高压保险,其至在运行中出现过 PT 烧毁或一次侧零相瓷瓶内部引线烧断的现象。 关键词：农网；PT；抗谐振； 中图分类号：TM411+.4 文献标识码：A 文章编号： 目前常用的 PT 消谐方法效果不是很好。一是 PT 开口三角绕组接电阻。二是 PT 开口三角绕组接分频消谐装置。在实际运行中,上述两种装置不能有效避开谐振的发生及保险熔断。在谐振发生或线路单相接地时 PT 一次侧电流显著增大及因本身元件故障而失去消谐作用是上述两种装置的主要缺陷。虽然 PT 中性点接入消谐电阻后, 可以限制系统在一相接地或弧光接地时流过 PT 另两相的高压绕组的过电流，但并不能完全杜绝线路单相接地时消谐电阻及 PT 的烧毁，消谐电阻只在一定范围内有效。 通过现场运行的实践，我们发现在中性点串单相 PT 的方法,在线路单相接地时能够使 PT 各相绕组电压均能保持在正常相电压附近而不会饱和,从而很好地抑制铁磁谐振,降低 PT 一次侧电流,同时亦保持了接地指示装置对零序电压幅值和相位的灵敏度。 1 中性点不接地系统铁磁谐振的机理及特点 1．1 铁磁谐振的产生 中性点不接地系统中 TV 接入系统的接线图如图 1 所示。 当出现激发条件时，TV 中暂态励磁电流急剧所不同，网络中性点出现零序电压，三相 TV 中产生零序电流，经电源形成回路，简化等值电路如图 2 所示。 当 Ln 与 3 C0 在某频率下参数值匹配时，得以流通，从而在 3 C0 上建立与各相电源电压叠加，产生过电压，维持 TV 饱和，从而形成持续一段时间的铁磁谐振。 1．2 铁磁谐振的特点 根据讨论，当 TV 饱和时，励磁电抗 Xm 与系统正序容抗无关，只和系统对地的零序容抗 X0 有关，且当 XC0／Xm＜0．01 时，不发生谐振；随着（XC0／Xm）的增大，依次发生 1／2 分频、基频、三倍频谐振，相应地，发生谐振所需的外加电压也逐渐增大。由于运行中的一般都是额定相电压，因此 1／2 分频时较多发生基波谐振，高次谐波的谐振较少。分频谐振的频率并非严格...
