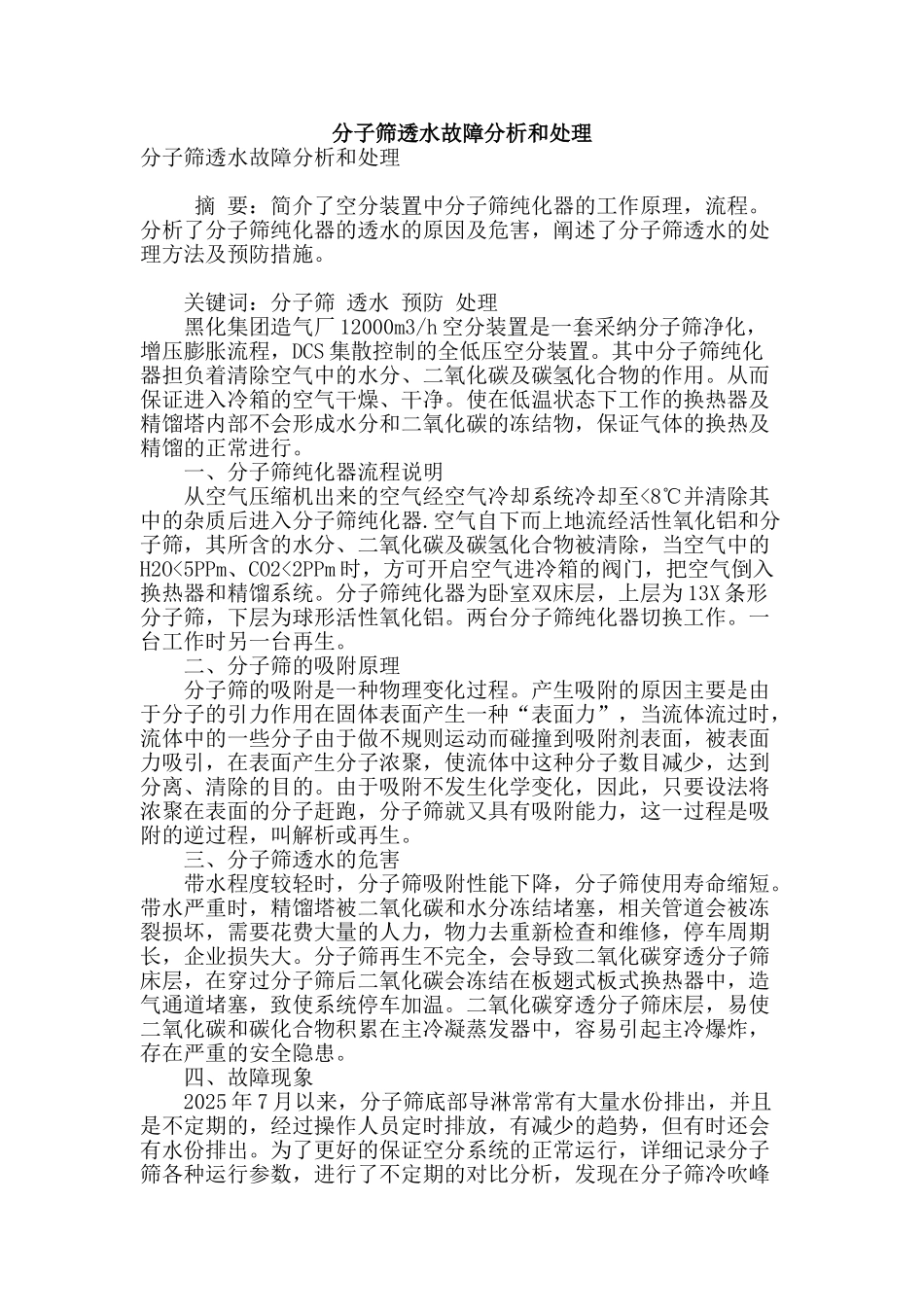

分子筛透水故障分析和处理分子筛透水故障分析和处理 摘 要：简介了空分装置中分子筛纯化器的工作原理，流程。分析了分子筛纯化器的透水的原因及危害，阐述了分子筛透水的处理方法及预防措施。 关键词：分子筛 透水 预防 处理 黑化集团造气厂 12000m3/h 空分装置是一套采纳分子筛净化，增压膨胀流程，DCS 集散控制的全低压空分装置。其中分子筛纯化器担负着清除空气中的水分、二氧化碳及碳氢化合物的作用。从而保证进入冷箱的空气干燥、干净。使在低温状态下工作的换热器及精馏塔内部不会形成水分和二氧化碳的冻结物，保证气体的换热及精馏的正常进行。 一、分子筛纯化器流程说明 从空气压缩机出来的空气经空气冷却系统冷却至<8℃并清除其中的杂质后进入分子筛纯化器.空气自下而上地流经活性氧化铝和分子筛，其所含的水分、二氧化碳及碳氢化合物被清除，当空气中的H2O<5PPm、CO2<2PPm 时，方可开启空气进冷箱的阀门，把空气倒入换热器和精馏系统。分子筛纯化器为卧室双床层，上层为 13X 条形分子筛，下层为球形活性氧化铝。两台分子筛纯化器切换工作。一台工作时另一台再生。 二、分子筛的吸附原理 分子筛的吸附是一种物理变化过程。产生吸附的原因主要是由于分子的引力作用在固体表面产生一种“表面力”，当流体流过时，流体中的一些分子由于做不规则运动而碰撞到吸附剂表面，被表面力吸引，在表面产生分子浓聚，使流体中这种分子数目减少，达到分离、清除的目的。由于吸附不发生化学变化，因此，只要设法将浓聚在表面的分子赶跑，分子筛就又具有吸附能力，这一过程是吸附的逆过程，叫解析或再生。 三、分子筛透水的危害 带水程度较轻时，分子筛吸附性能下降，分子筛使用寿命缩短。带水严重时，精馏塔被二氧化碳和水分冻结堵塞，相关管道会被冻裂损坏，需要花费大量的人力，物力去重新检查和维修，停车周期长，企业损失大。分子筛再生不完全，会导致二氧化碳穿透分子筛床层，在穿过分子筛后二氧化碳会冻结在板翅式板式换热器中，造气通道堵塞，致使系统停车加温。二氧化碳穿透分子筛床层，易使二氧化碳和碳化合物积累在主冷凝蒸发器中，容易引起主冷爆炸，存在严重的安全隐患。 四、故障现象 2025 年 7 月以来，分子筛底部导淋常常有大量水份排出，并且是不定期的，经过操作人员定时排放，有减少的趋势，但有时还会有水份排出。为了更好的保证空分系统的正常运行，详细记录分子筛各种运行参数，进行了不定期的对比分析，发...
