刚果共和国某水电枢纽工程招标文件技术条款

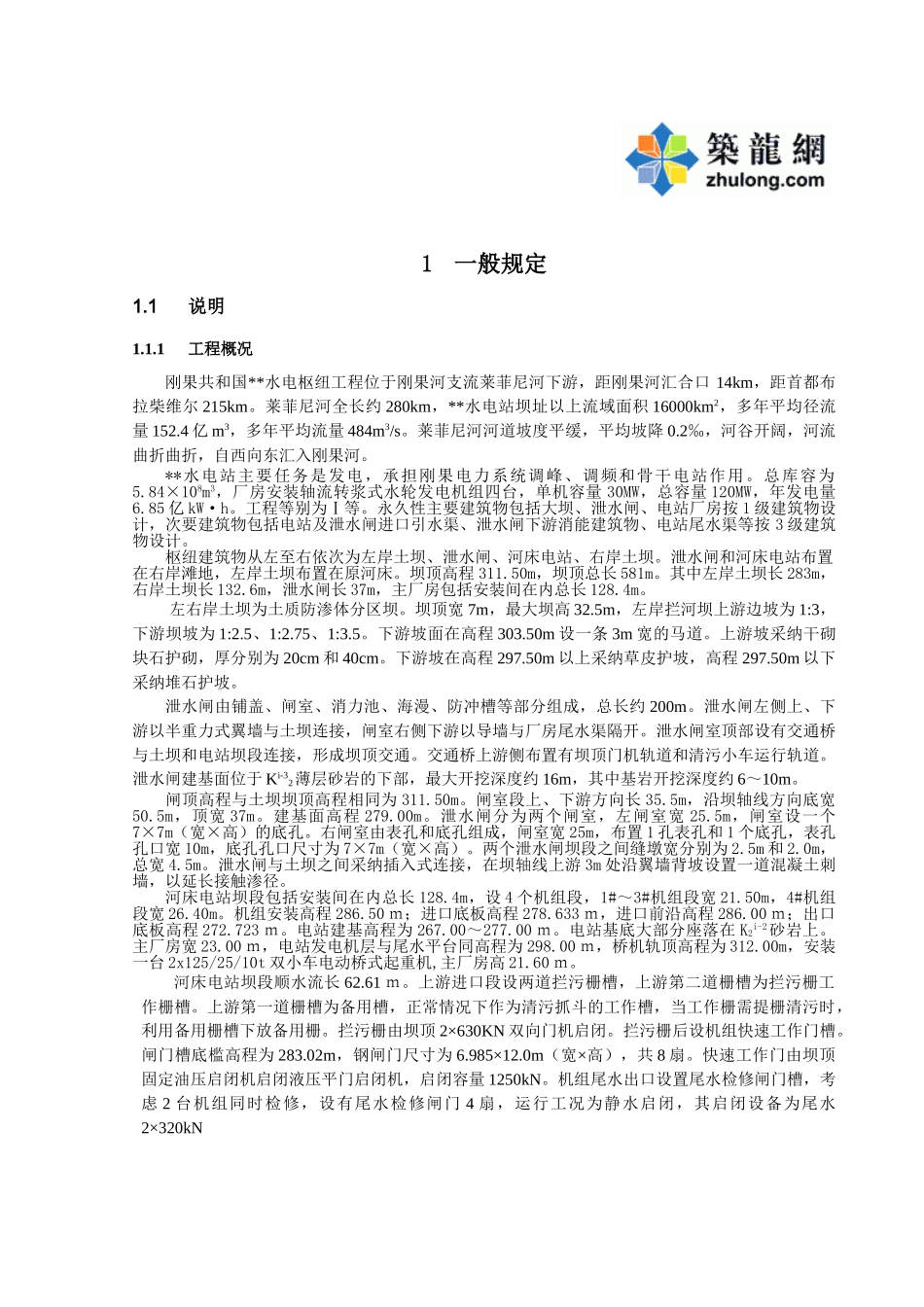

1一般规定1.1说明1.1.1工程概况刚果共和国**水电枢纽工程位于刚果河支流莱菲尼河下游，距刚果河汇合口 14km，距首都布拉柴维尔 215km。莱菲尼河全长约 280km，**水电站坝址以上流域面积 16000km2，多年平均径流量 152.4 亿 m3，多年平均流量 484m3/s。莱菲尼河河道坡度平缓，平均坡降 0.2‰，河谷开阔，河流曲折曲折，自西向东汇入刚果河。**水电站主要任务是发电，承担刚果电力系统调峰、调频和骨干电站作用。总库容为5.84×108m3，厂房安装轴流转浆式水轮发电机组四台，单机容量 30MW，总容量 120MW，年发电量6.85 亿 kW·h。工程等别为Ⅰ等。永久性主要建筑物包括大坝、泄水闸、电站厂房按 1 级建筑物设计，次要建筑物包括电站及泄水闸进口引水渠、泄水闸下游消能建筑物、电站尾水渠等按 3 级建筑物设计。枢纽建筑物从左至右依次为左岸土坝、泄水闸、河床电站、右岸土坝。泄水闸和河床电站布置在右岸滩地，左岸土坝布置在原河床。坝顶高程 311.50m，坝顶总长 581m。其中左岸土坝长 283m，右岸土坝长 132.6m，泄水闸长 37m，主厂房包括安装间在内总长 128.4m。左右岸土坝为土质防渗体分区坝。坝顶宽 7m，最大坝高 32.5m，左岸拦河坝上游边坡为 1:3，下游坝坡为 1:2.5、1:2.75、1:3.5。下游坡面在高程 303.50m 设一条 3m 宽的马道。上游坡采纳干砌块石护砌，厚分别为 20cm 和 40cm。下游坡在高程 297.50m 以上采纳草皮护坡，高程 297.50m 以下采纳堆石护坡。泄水闸由铺盖、闸室、消力池、海漫、防冲槽等部分组成，总长约 200m。泄水闸左侧上、下游以半重力式翼墙与土坝连接，闸室右侧下游以导墙与厂房尾水渠隔开。泄水闸室顶部设有交通桥与土坝和电站坝段连接，形成坝顶交通。交通桥上游侧布置有坝顶门机轨道和清污小车运行轨道。泄水闸建基面位于 Ki-32薄层砂岩的下部，最大开挖深度约 16m，其中基岩开挖深度约 6～10m。闸顶高程与土坝坝顶高程相同为 311.50m。闸室段上、下游方向长 35.5m，沿坝轴线方向底宽50.5m，顶宽 37m。建基面高程 279.00m。泄水闸分为两个闸室，左闸室宽 25.5m，闸室设一个7×7m（宽×高）的底孔。右闸室由表孔和底孔组成，闸室宽 25m，布置 1 孔表孔和 1 个底孔，表孔孔口宽 10m，底孔孔口尺寸为 7×7m（宽×高）。两个泄水闸坝段之间缝墩宽分别为 2.5m 和 2.0m，总宽 4.5m。泄水闸与土坝之间采纳插入式连接，在坝轴线上游 3m 处沿翼墙背坡设置一道混凝土...
