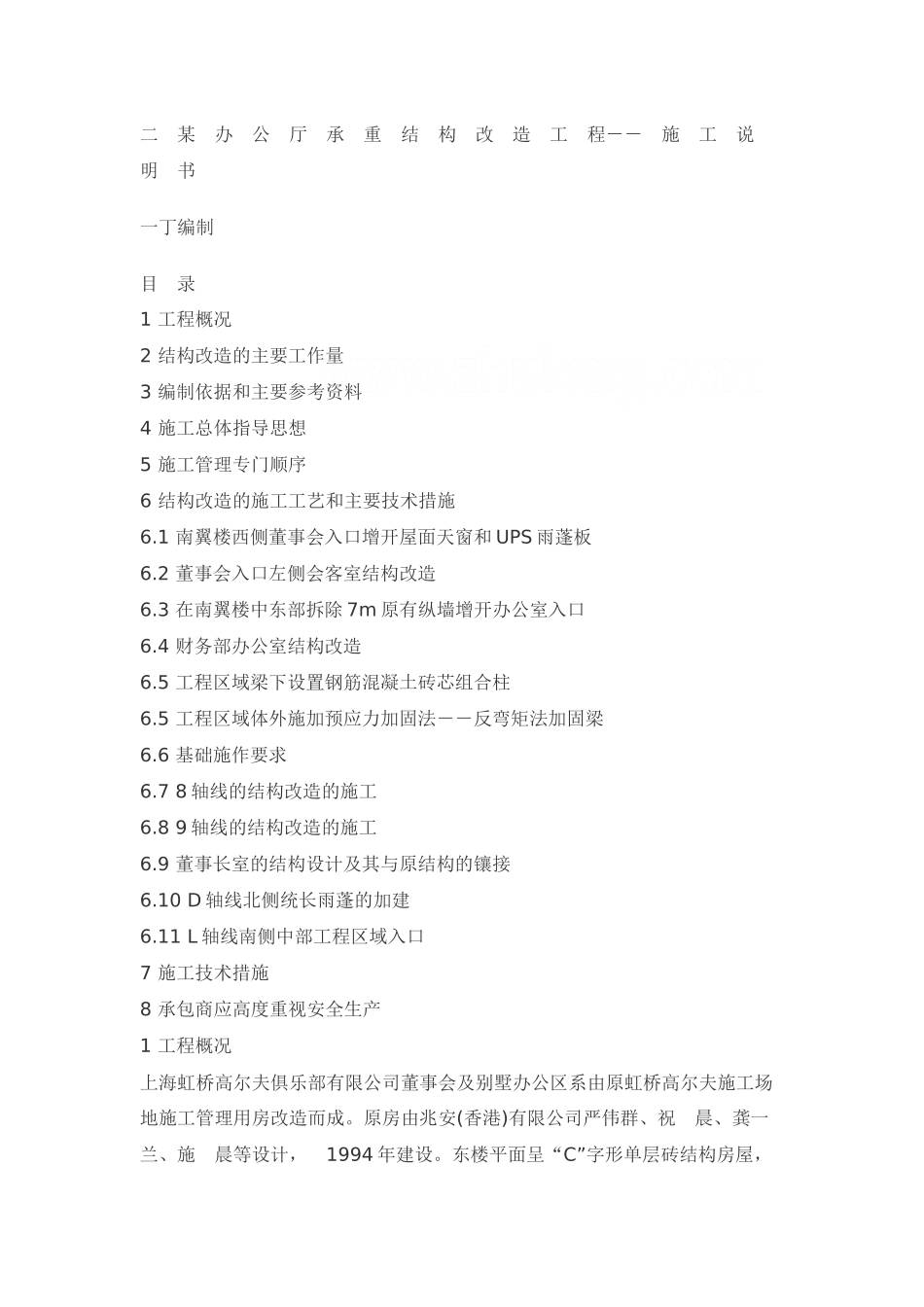

二 某 办 公 厅 承 重 结 构 改 造 工 程－－ 施 工 说 明 书 一丁编制 目 录 1 工程概况 2 结构改造的主要工作量 3 编制依据和主要参考资料 4 施工总体指导思想 5 施工管理专门顺序 6 结构改造的施工工艺和主要技术措施 6.1 南翼楼西侧董事会入口增开屋面天窗和 UPS 雨蓬板 6.2 董事会入口左侧会客室结构改造 6.3 在南翼楼中东部拆除 7m 原有纵墙增开办公室入口 6.4 财务部办公室结构改造 6.5 工程区域梁下设置钢筋混凝土砖芯组合柱 6.5 工程区域体外施加预应力加固法－－反弯矩法加固梁 6.6 基础施作要求 6.7 8 轴线的结构改造的施工 6.8 9 轴线的结构改造的施工 6.9 董事长室的结构设计及其与原结构的镶接 6.10 D 轴线北侧统长雨蓬的加建 6.11 L 轴线南侧中部工程区域入口 7 施工技术措施 8 承包商应高度重视安全生产 1 工程概况 上海虹桥高尔夫俱乐部有限公司董事会及别墅办公区系由原虹桥高尔夫施工场地施工管理用房改造而成。原房由兆安(香港)有限公司严伟群、祝 晨、龚一兰、施 晨等设计， 1994 年建设。东楼平面呈“C”字形单层砖结构房屋，层高 3m，建筑面积 484.60m2，后又加建了 53.28 m2，现总共有 537.88 m2 。这次在对已有房屋改造的同时，还在“C”字的腹腔部位加建 60 m2 。 加固工程由上海虹桥高尔夫俱乐部有限公司施工部组织设计，加固措施主要有钢筋混凝土砖芯组合柱，条形基础外贴建钢筋混凝土基础，原构件体外施加预应力－－反弯矩法加固原梁，在原梁外包裹钢筋混凝土“U”形梁。所采纳的加固手法技术先进、经济合理、安全适用，对施工队伍素养要求很高。 2 结构改造的主要工作量 2.1 在南翼楼西侧董事会入口增开屋面天窗和 UPS 雨蓬板； 2.2 董事会入口左侧会客室结构改造 2.3 在南翼楼中东部拆除 7m 原有纵墙增开办公室入口之结构改造； 2.4 财务部办公室采纳构件体外施加预应力加固法－－反弯矩法加固 F 轴线混凝土屋面梁，承托上部荷载，将原有承重砌体拆除。 2.5 工程区域采纳原有圈梁外增设钢筋混凝土新梁，梁下设置组合柱，将原有承重纵墙拆除，使纵墙承重小开间房屋变成组合柱承托钢筋混凝土加固梁多跨复合梁承重的空旷房屋。 2.6 这次在对已有房屋改造的同时，还在“C”字的腹腔部位加建 60 m2 。 2.7 董事长室加建房屋的结构设计及其与原结构的镶接 2.8 D 轴线北侧统长雨蓬的加建 2.9 L 轴...
