北京城市副中心BIM技术应用

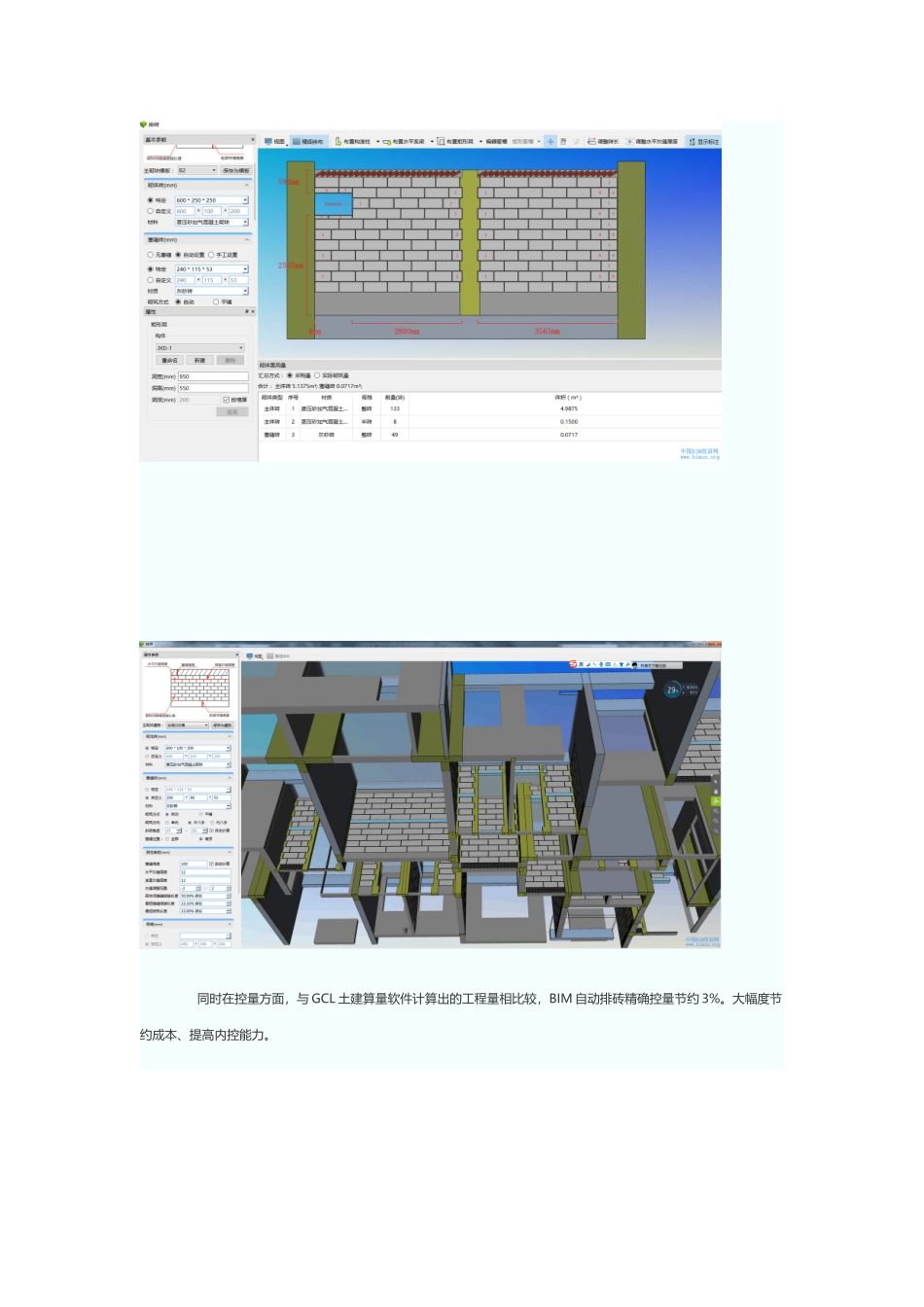

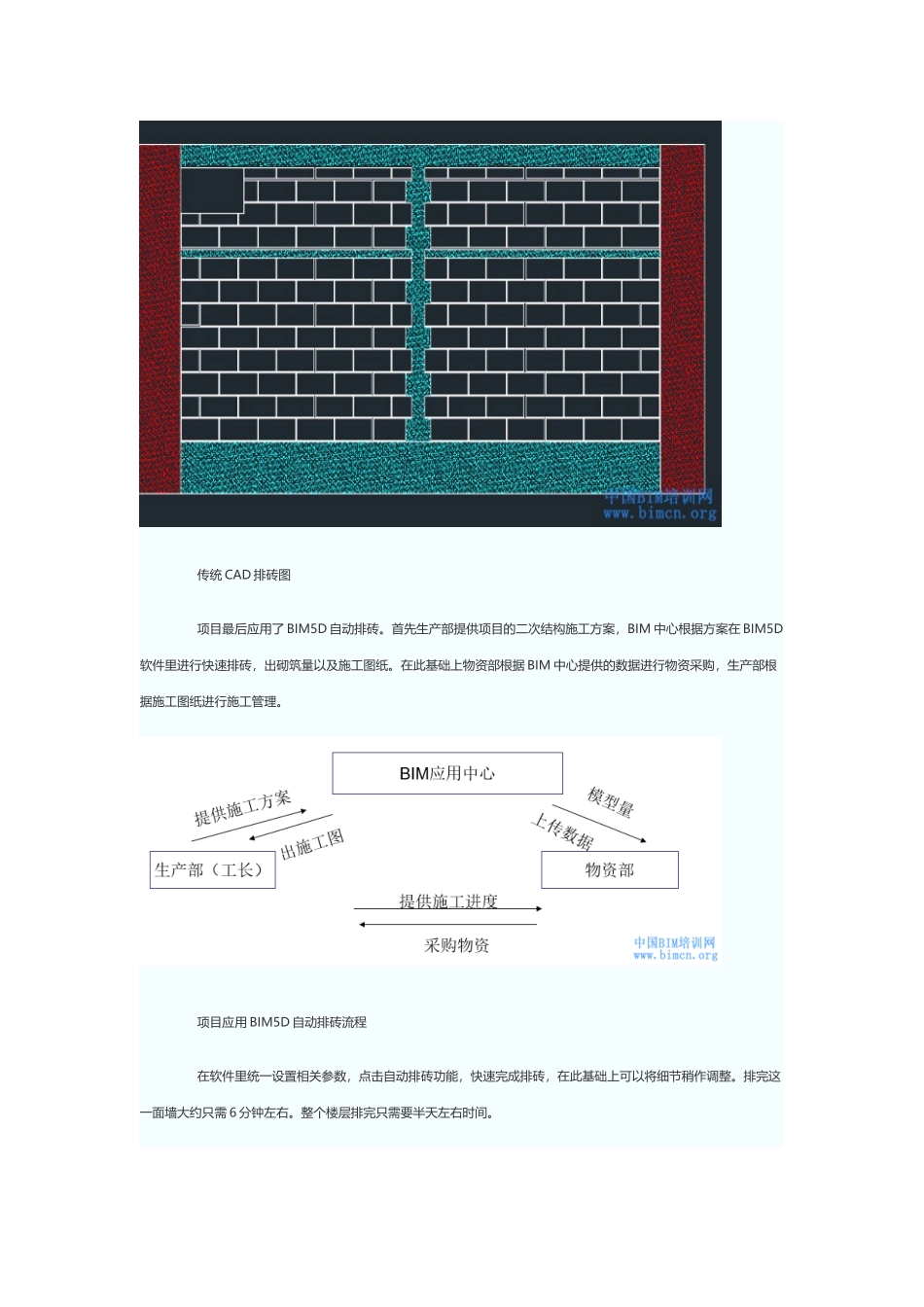

北京城市副中心 BIM 技术应用 北京城市副中心行政办公区项目由北京城建集团有限责任公司承建北京城市副中心位于通州区潞城镇。北侧为运河东大街，南侧围挡相隔为待建的北京城市副中心行政办公区工程工程施工现场，东侧为废除的老通胡南路，西侧为规划设计路。BIM 技术应用为项目带来了极大的便利，为项目顺利完成立下了汗马功劳! BIM 实际应用 项目难点 本工程特点是工期特别紧、图纸一直不到位，影响了工程进度。假如用传统方式排砖难度非常大，工程中排一面墙用 45 分钟左右，单单地下室一层有几百面墙，所以排完需要十多天时间。施工人员没有足够时间进行 CAD 排砖。 传统方式 CAD 排砖 传统 CAD 排砖图 项目最后应用了 BIM5D 自动排砖。首先生产部提供项目的二次结构施工方案，BIM 中心根据方案在 BIM5D软件里进行快速排砖，出砌筑量以及施工图纸。在此基础上物资部根据 BIM 中心提供的数据进行物资采购，生产部根据施工图纸进行施工管理。 项目应用 BIM5D 自动排砖流程 在软件里统一设置相关参数，点击自动排砖功能，快速完成排砖，在此基础上可以将细节稍作调整。排完这一面墙大约只需 6 分钟左右。整个楼层排完只需要半天左右时间。 同时在控量方面，与 GCL 土建算量软件计算出的工程量相比较，BIM 自动排砖精确控量节约 3%。大幅度节约成本、提高内控能力。 土建算量 GCL 软件算量 BIM 自动排砖精确控量节约 3% 根据精确计算出划分区域内砌体用量结合墙面位置投放所需砌块，定点投放，减少了场内砌筑工人二次搬运情况，节约了砌筑时间。 现场二次排砖 用户评价 传统情况下排布效率低、工作量大,导致领料难把控、二次搬运多、穿插作业打架、等等问题层出。现在利用BIM 自动排砖功能，自动排布效率提高 10 倍、精确控量节约 3%左右、极大地减少了浪费及二次搬运等问题。
