北京某医学科研楼测量施工方案

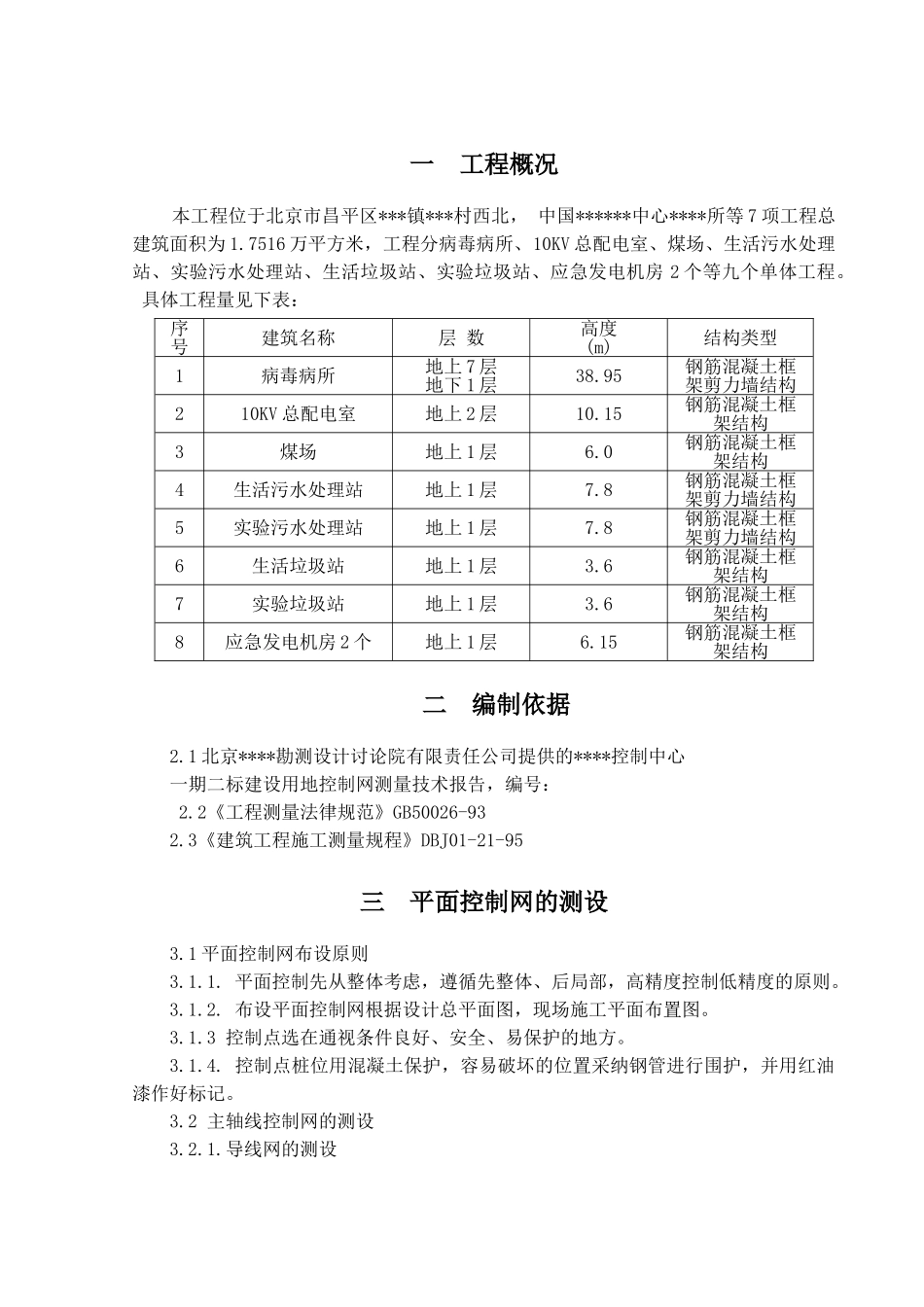

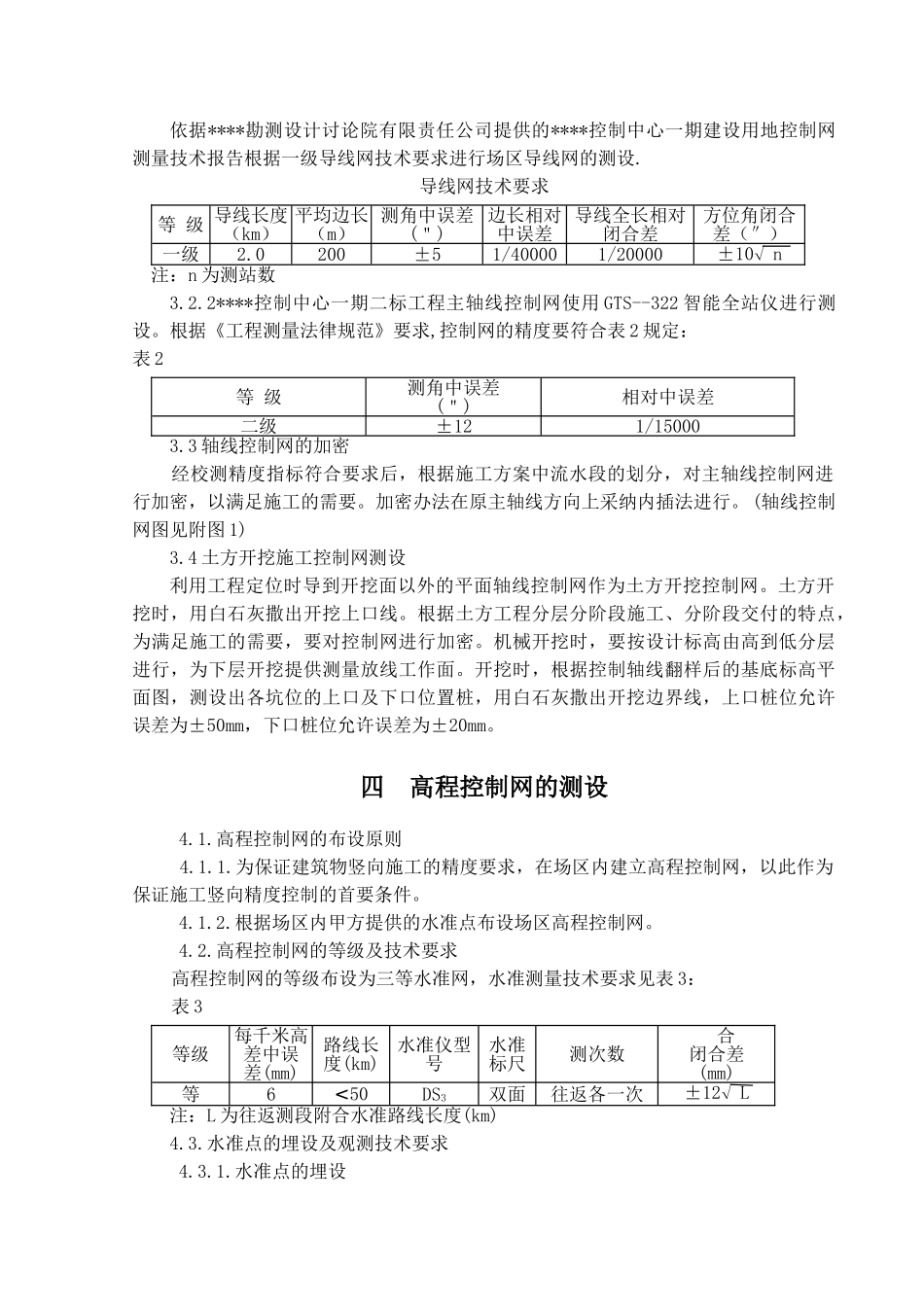

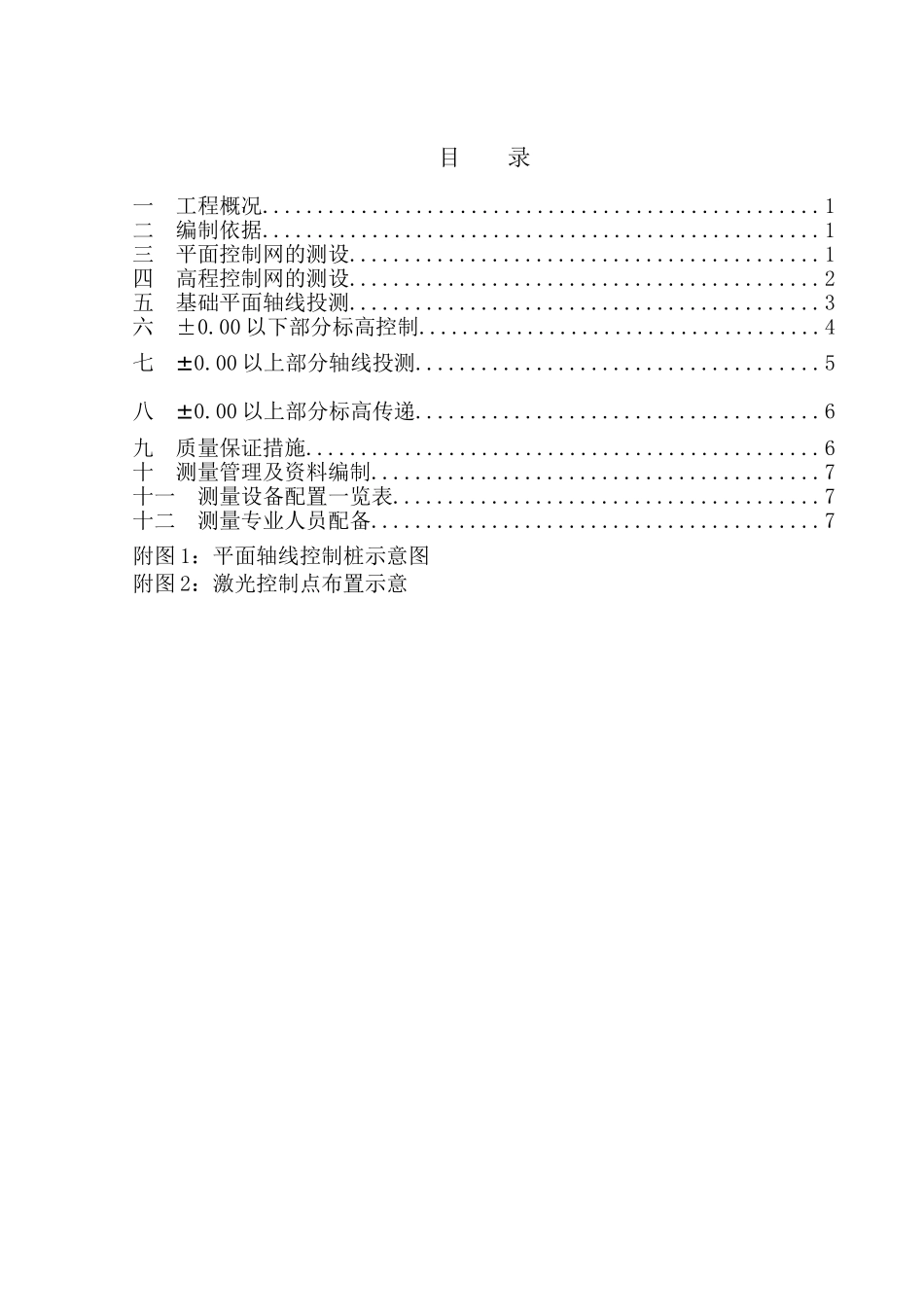

目 录一 工程概况...................................................1二 编制依据...................................................1三 平面控制网的测设...........................................1四 高程控制网的测设...........................................2五 基础平面轴线投测...........................................3六 ±0.00 以下部分标高控制.....................................4七 ±0.00 以上部分轴线投测.....................................5八 ±0.00 以上部分标高传递.....................................6九 质量保证措施...............................................6十 测量管理及资料编制.........................................7十一 测量设备配置一览表.......................................7十二 测量专业人员配备.........................................7附图 1：平面轴线控制桩示意图附图 2：激光控制点布置示意一 工程概况本工程位于北京市昌平区***镇***村西北， 中国******中心****所等 7 项工程总建筑面积为 1.7516 万平方米，工程分病毒病所、10KV 总配电室、煤场、生活污水处理站、实验污水处理站、生活垃圾站、实验垃圾站、应急发电机房 2 个等九个单体工程。 具体工程量见下表：序号建筑名称层 数高度(m)结构类型1病毒病所地上 7 层地下 1 层38.95钢筋混凝土框架剪力墙结构210KV 总配电室地上 2 层10.15钢筋混凝土框架结构3煤场地上 1 层6.0钢筋混凝土框架结构4生活污水处理站地上 1 层7.8钢筋混凝土框架剪力墙结构5实验污水处理站地上 1 层7.8钢筋混凝土框架剪力墙结构6生活垃圾站地上 1 层3.6钢筋混凝土框架结构7实验垃圾站地上 1 层3.6钢筋混凝土框架结构8应急发电机房 2 个地上 1 层6.15钢筋混凝土框架结构 二 编制依据2.1 北京****勘测设计讨论院有限责任公司提供的****控制中心一期二标建设用地控制网测量技术报告，编号： 2.2《工程测量法律规范》GB50026-932.3《建筑工程施工测量规程》DBJ01-21-95三 平面控制网的测设3.1 平面控制网布设原则3.1.1. 平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。3.1.2. 布设平面控制网根据设计总平面图，现场施工平面布置图。3.1.3 控制点选在通视条件良好、安全、易保护的地方。3.1.4. 控制点桩位用混凝土保护，容易破坏的位置采纳钢管进...
