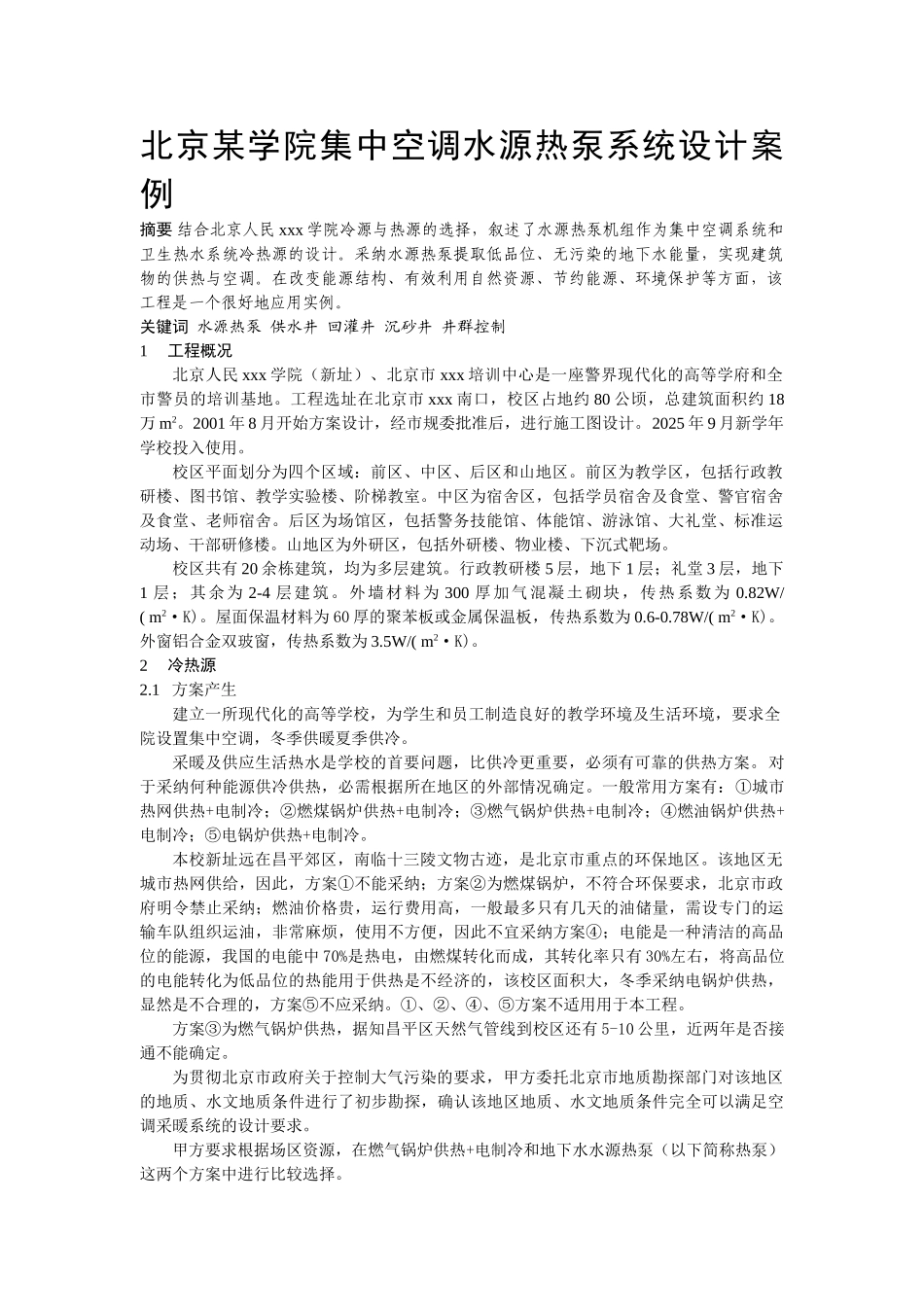

北京某学院集中空调水源热泵系统设计案例

北京某学院集中空调水源热泵系统设计案例摘要 结合北京人民 xxx 学院冷源与热源的选择，叙述了水源热泵机组作为集中空调系统和卫生热水系统冷热源的设计。采纳水源热泵提取低品位、无污染的地下水能量，实现建筑物的供热与空调。在改变能源结构、有效利用自然资源、节约能源、环境保护等方面，该工程是一个很好地应用实例。关键词 水源热泵 供水井 回灌井 沉砂井 井群控制 1工程概况北京人民 xxx 学院（新址）、北京市 xxx 培训中心是一座警界现代化的高等学府和全市警员的培训基地。工程选址在北京市 xxx 南口，校区占地约 80 公顷，总建筑面积约 18万 m2。2001 年 8 月开始方案设计，经市规委批准后，进行施工图设计。2025 年 9 月新学年学校投入使用。校区平面划分为四个区域：前区、中区、后区和山地区。前区为教学区，包括行政教研楼、图书馆、教学实验楼、阶梯教室。中区为宿舍区，包括学员宿舍及食堂、警官宿舍及食堂、老师宿舍。后区为场馆区，包括警务技能馆、体能馆、游泳馆、大礼堂、标准运动场、干部研修楼。山地区为外研区，包括外研楼、物业楼、下沉式靶场。校区共有 20 余栋建筑，均为多层建筑。行政教研楼 5 层，地下 1 层；礼堂 3 层，地下1 层；其余为 2-4 层建筑。外墙材料为 300 厚加气混凝土砌块，传热系数为 0.82W/( m2·K)。屋面保温材料为 60 厚的聚苯板或金属保温板，传热系数为 0.6-0.78W/( m2·K)。外窗铝合金双玻窗，传热系数为 3.5W/( m2·K)。2冷热源2.1 方案产生建立一所现代化的高等学校，为学生和员工制造良好的教学环境及生活环境，要求全院设置集中空调，冬季供暖夏季供冷。采暖及供应生活热水是学校的首要问题，比供冷更重要，必须有可靠的供热方案。对于采纳何种能源供冷供热，必需根据所在地区的外部情况确定。一般常用方案有：①城市热网供热+电制冷；②燃煤锅炉供热+电制冷；③燃气锅炉供热+电制冷；④燃油锅炉供热+电制冷；⑤电锅炉供热+电制冷。本校新址远在昌平郊区，南临十三陵文物古迹，是北京市重点的环保地区。该地区无城市热网供给，因此，方案①不能采纳；方案②为燃煤锅炉，不符合环保要求，北京市政府明令禁止采纳；燃油价格贵，运行费用高，一般最多只有几天的油储量，需设专门的运输车队组织运油，非常麻烦，使用不方便，因此不宜采纳方案④；电能是一种清洁的高品位的能源，我国的电能中 70%是热电，由燃煤转化而成，其转化率只有 30%左...
