北京某工程地上劲性梁柱施工方案

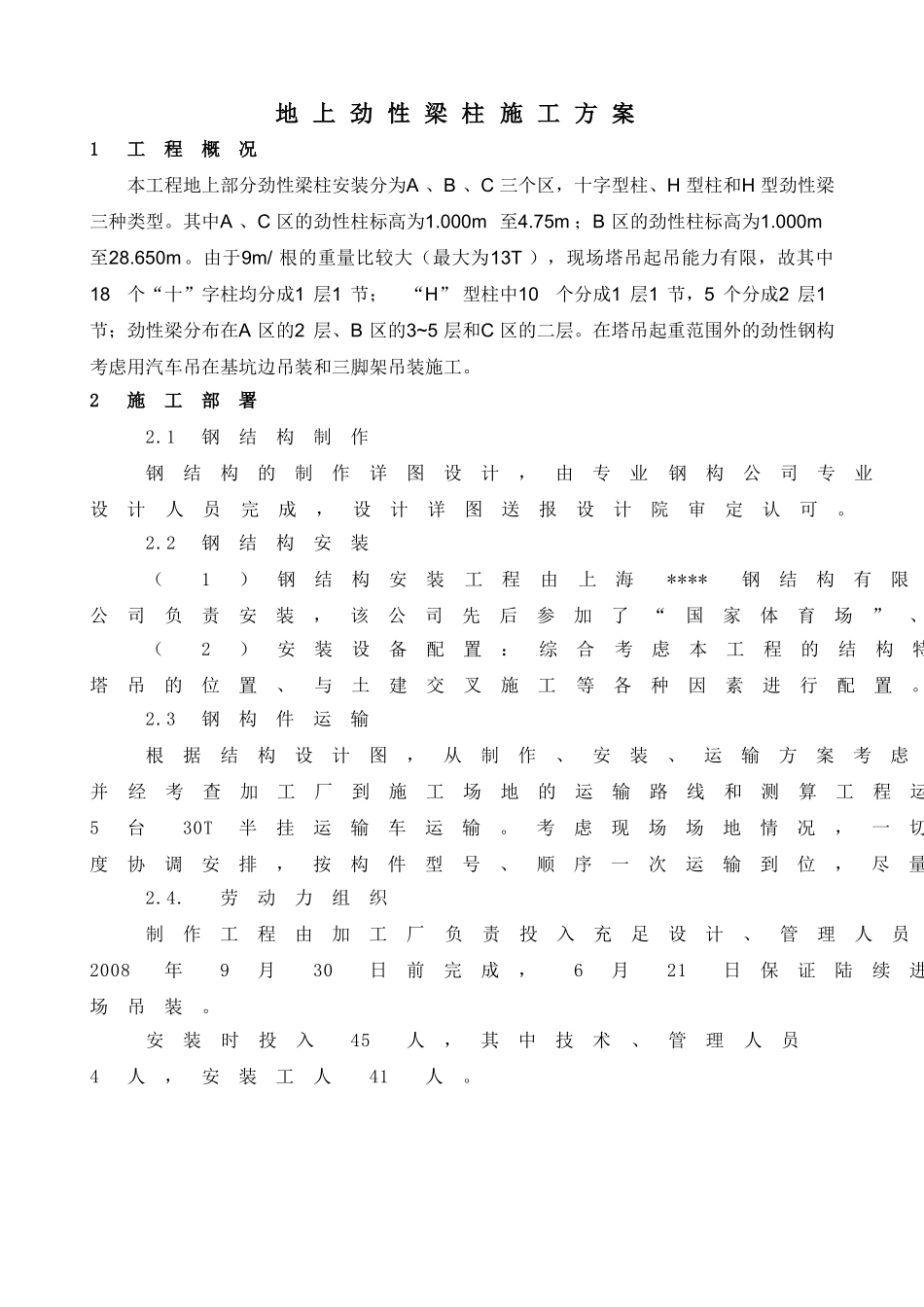

地 上 劲 性 梁 柱 施 工 方 案1工程概况本工程地上部分劲性梁柱安装分为A 、B 、C 三个区，十字型柱、H 型柱和H 型劲性梁三种类型。其中A 、C 区的劲性柱标高为1.000m 至4.75m ；B 区的劲性柱标高为1.000m至28.650m。由于9m/ 根的重量比较大（最大为13T ），现场塔吊起吊能力有限，故其中18个“十”字柱均分成1 层1 节； “H” 型柱中10个分成1 层1 节，5 个分成2 层1节；劲性梁分布在A 区的2 层、B 区的3~5 层和C 区的二层。在塔吊起重范围外的劲性钢构考虑用汽车吊在基坑边吊装和三脚架吊装施工。2施工部署2.1钢结构制作钢结构的制作详图设计，由专业钢构公司专业设计人员完成，设计详图送报设计院审定认可。2.2钢结构安装（1）钢结构安装工程由上海****钢结构有限公司负责安装，该公司先后参加了“国家体育场”、“德基广场”等大型钢结构工程的施工（2）安装设备配置：综合考虑本工程的结构特点塔吊的位置、与土建交叉施工等各种因素进行配置。2.3钢构件运输根据结构设计图，从制作、安装、运输方案考虑，并经考查加工厂到施工场地的运输路线和测算工程运输成本后，决定所有构件由5台30T半挂运输车运输。考虑现场场地情况，一切构件的运输必须听从现场总调度协调安排，按构件型号、顺序一次运输到位，尽量避开二次倒运。2.4. 劳动力组织制作工程由加工厂负责投入充足设计、管理人员和制作工人在2008年9月30日前完成，6月21日保证陆续进场吊装。安装时投入45人，其中技术、管理人员4人，安装工人41人。3 劳 动 力 组 织 与 机 械 设 备 配 置3.1现场施工劳动力需用计划表 表3-1工 种人数工 种人数工 种人数管理人员 4吊车司机 3电焊工16测量工4起重工8架子工4普工6探伤工1电工1合计45人3.2 机械设备配置一览表 表3-2序号设备名称规格/型号能力单位数量主要用途安装设备1塔吊6517台2构件进场卸车、构件安装。2塔吊QTZ80台1构件进场卸车、构件安装。3塔吊QTZ40台1构件进场卸车、构件安装。4汽车吊QY65A65t台2配合吊装。5汽车吊QY130130t台1配合吊装。6直流电焊机AX7-630630A台2焊缝返修7直流电焊机AX7-400400A台8构件安装焊接8CO2焊机YM400400A台8构件安装焊接9烘箱ZRJ1502KW台2焊接材料烘烤10超声探伤仪CTS-26台1构件探伤11全站仪TOPCON台2测量专用12经纬仪ADJ2台2测量专用13水准仪AL-M4台2测量专用14力矩扳手1000N·M台2高强螺栓初拧、终拧检测15其它小型设备按需配置4主要施工方案及...
