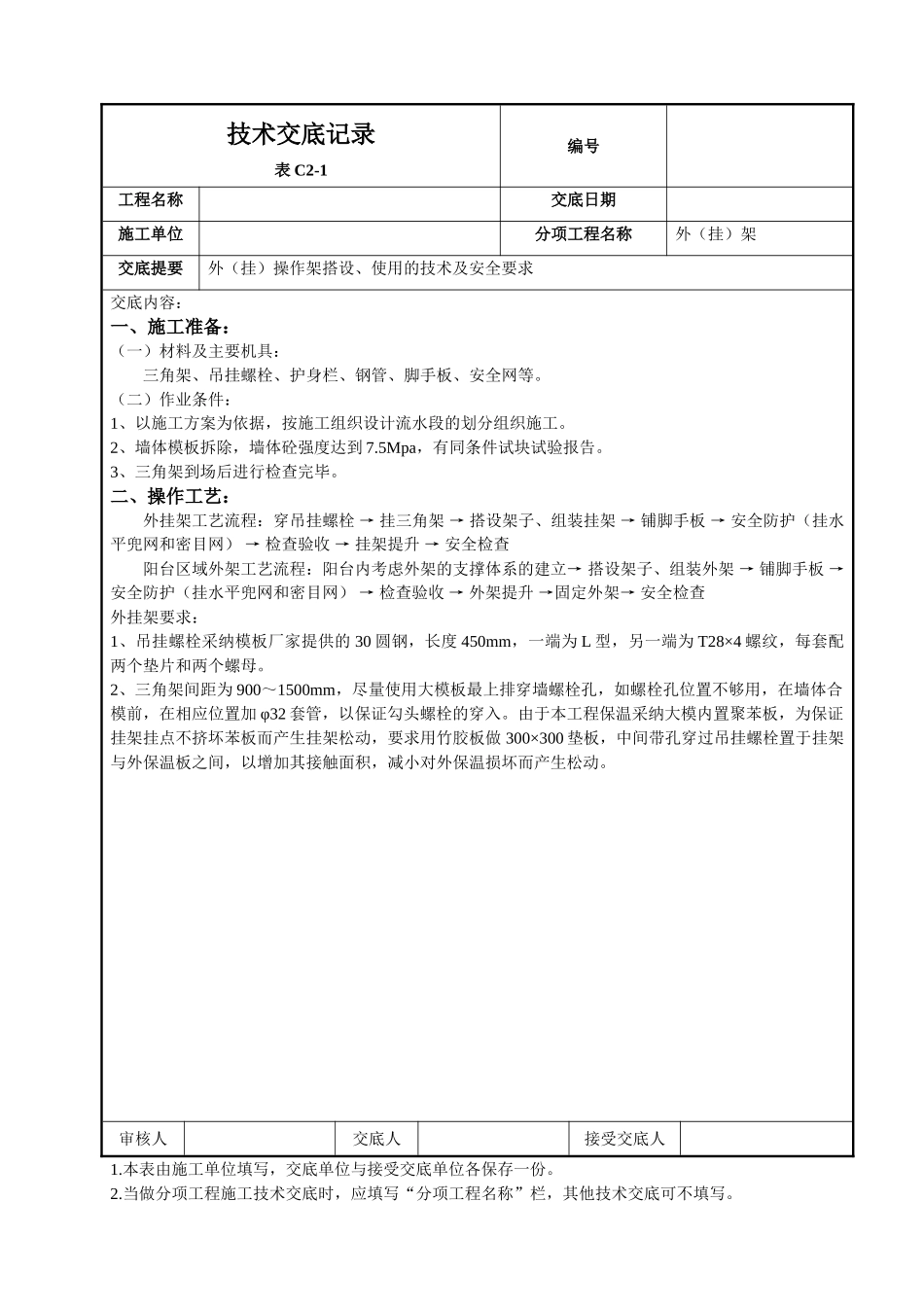

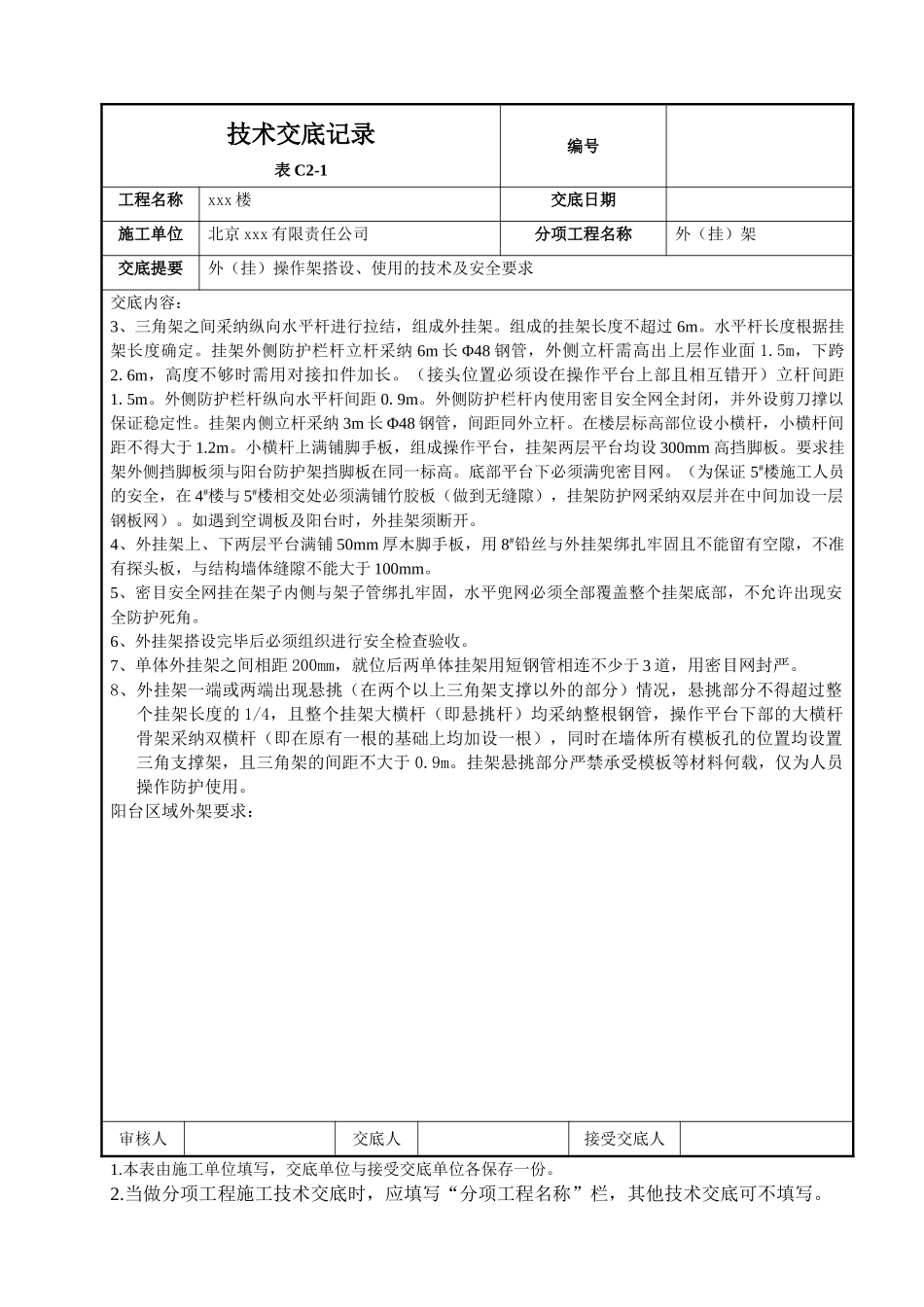

技术交底记录表 C2-1编号工程名称交底日期施工单位分项工程名称外（挂）架交底提要外（挂）操作架搭设、使用的技术及安全要求交底内容：一、施工准备：（一）材料及主要机具：三角架、吊挂螺栓、护身栏、钢管、脚手板、安全网等。（二）作业条件：1、以施工方案为依据，按施工组织设计流水段的划分组织施工。2、墙体模板拆除，墙体砼强度达到 7.5Mpa，有同条件试块试验报告。3、三角架到场后进行检查完毕。二、操作工艺：外挂架工艺流程：穿吊挂螺栓 → 挂三角架 → 搭设架子、组装挂架 → 铺脚手板 → 安全防护（挂水平兜网和密目网） → 检查验收 → 挂架提升 → 安全检查 阳台区域外架工艺流程：阳台内考虑外架的支撑体系的建立→ 搭设架子、组装外架 → 铺脚手板 → 安全防护（挂水平兜网和密目网） → 检查验收 → 外架提升 →固定外架→ 安全检查外挂架要求：1、吊挂螺栓采纳模板厂家提供的 30 圆钢，长度 450mm，一端为 L 型，另一端为 T28×4 螺纹，每套配两个垫片和两个螺母。2、三角架间距为 900～1500mm，尽量使用大模板最上排穿墙螺栓孔，如螺栓孔位置不够用，在墙体合模前，在相应位置加 φ32 套管，以保证勾头螺栓的穿入。由于本工程保温采纳大模内置聚苯板，为保证挂架挂点不挤坏苯板而产生挂架松动，要求用竹胶板做 300×300 垫板，中间带孔穿过吊挂螺栓置于挂架与外保温板之间，以增加其接触面积，减小对外保温损坏而产生松动。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编号工程名称xxx 楼交底日期施工单位北京 xxx 有限责任公司分项工程名称外（挂）架交底提要外（挂）操作架搭设、使用的技术及安全要求交底内容：3、三角架之间采纳纵向水平杆进行拉结，组成外挂架。组成的挂架长度不超过 6m。水平杆长度根据挂架长度确定。挂架外侧防护栏杆立杆采纳 6m 长 Φ48 钢管，外侧立杆需高出上层作业面 1.5m，下跨2.6m，高度不够时需用对接扣件加长。（接头位置必须设在操作平台上部且相互错开）立杆间距1.5m。外侧防护栏杆纵向水平杆间距 0.9m。外侧防护栏杆内使用密目安全网全封闭，并外设剪刀撑以保证稳定性。挂架内侧立杆采纳 3m 长 Φ48 钢管，间距同外立杆。在楼层标高部位设小横杆，小横杆间距不得大于 1.2m。小横杆上满铺...
