北京某工程钢网架施工方案VIP专享

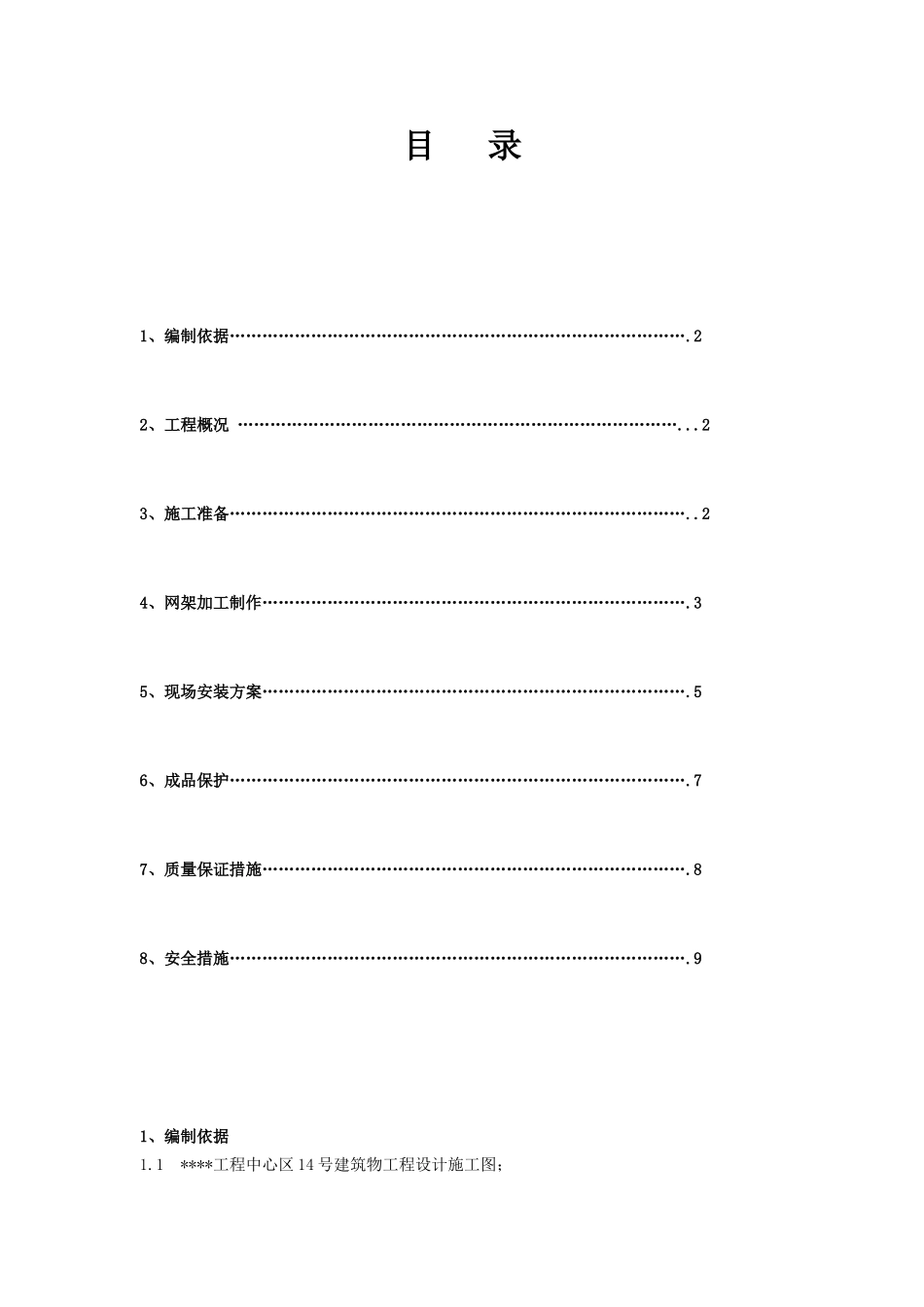

目 录1、编制依据………………………………………………………………………….22、工程概况 ………………………………………………………………………...23、施工准备…………………………………………………………………………..24、网架加工制作…………………………………………………………………….35、现场安装方案…………………………………………………………………….56、成品保护………………………………………………………………………….77、质量保证措施…………………………………………………………………….88、安全措施………………………………………………………………………….91、编制依据1.1 ****工程中心区 14 号建筑物工程设计施工图；1.2《钢结构工程施工质量验收法律规范》（GB50205—2001）1.3《钢结构工程质量检验评定》（GB50221—95）1.4《建筑钢结构焊接规程》（JGJ81—91）1.5《屋面工程技术要求》（GB50207－94）1.6《网架结构工程质量检验评定标准》 （JGJ78—91）1.7《网架结构设计与施工规程》 （JGJ7—91）1. 8《钢结构焊接法律规范》 （JGJ81—91）1.9 ****工程中心区 14 号建筑物工程施工组织设计；2、工程概况 ****工程中心区 14#建筑物工程位于北京市海淀区，总建筑面积 6215m2，建筑物檐高为22.2m，地上四层，地下一层。本工程 9~12/~轴为螺栓球节点网架屋面，网架矢高为1.4m，网架投影面积为 750m2。网架结构形式采纳正放四角锥。选材管材材质选用 Q235B，球坯选用 45#钢热锻，高强螺栓材质为 40Cr。封板、锥头、套筒选用 Q235B 钢，其它钢板均采纳 Q235 钢。3、施工准备3.1 技术准备本工程网架和屋面板施工由徐州****网架（集团）有限公司专业施工队施工，专业施工队组织有关专业人员认真阅读熟悉图纸，领悟设计意图，熟悉设计采纳的新技术、新方法，对网架进行深化设计，深化设计的方案报设计单位审核签字，设计单位审核无误后，专业施工队出正式深化设计施工图用于施工。根据施工的难点和特点，结合施工法律规范、规程要求编制施工方案，编制技术交底并向专业分包方做技术交底。3.2 施工现场技术交接根据业主提供的轴线控制点和永久或半永久高程水准点分别复测柱顶预埋件的轴线和标高。将土建提供的控制轴线和水平控制线进行复测，核实无误后，定出网架安装基准线。专业施工队对施工前每道工序（基础埋件及相关设施）进行复核，确保预埋件质量、标高、中心轴线、几何尺...
