北京某污水厂再生水管道施工组织设计

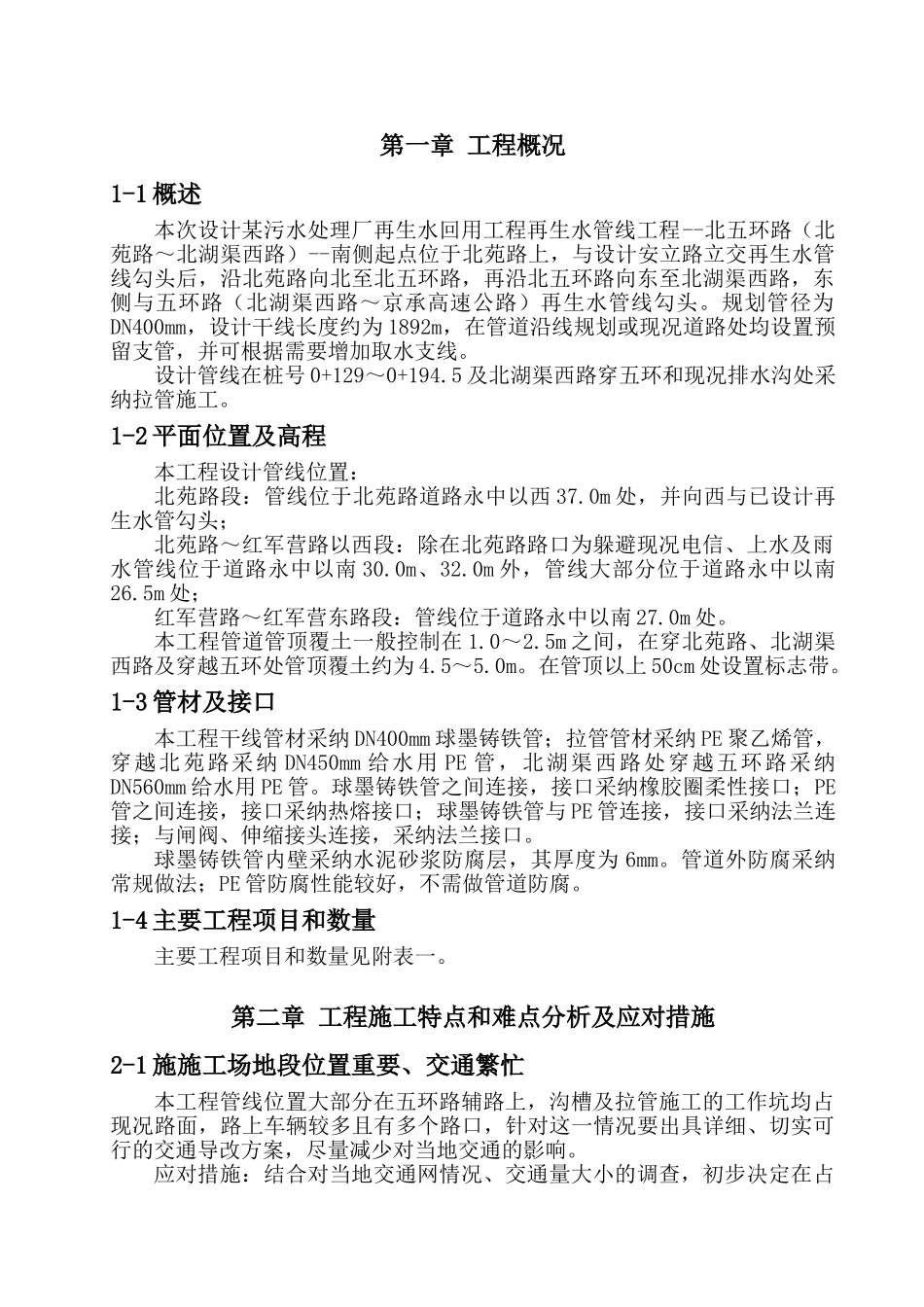

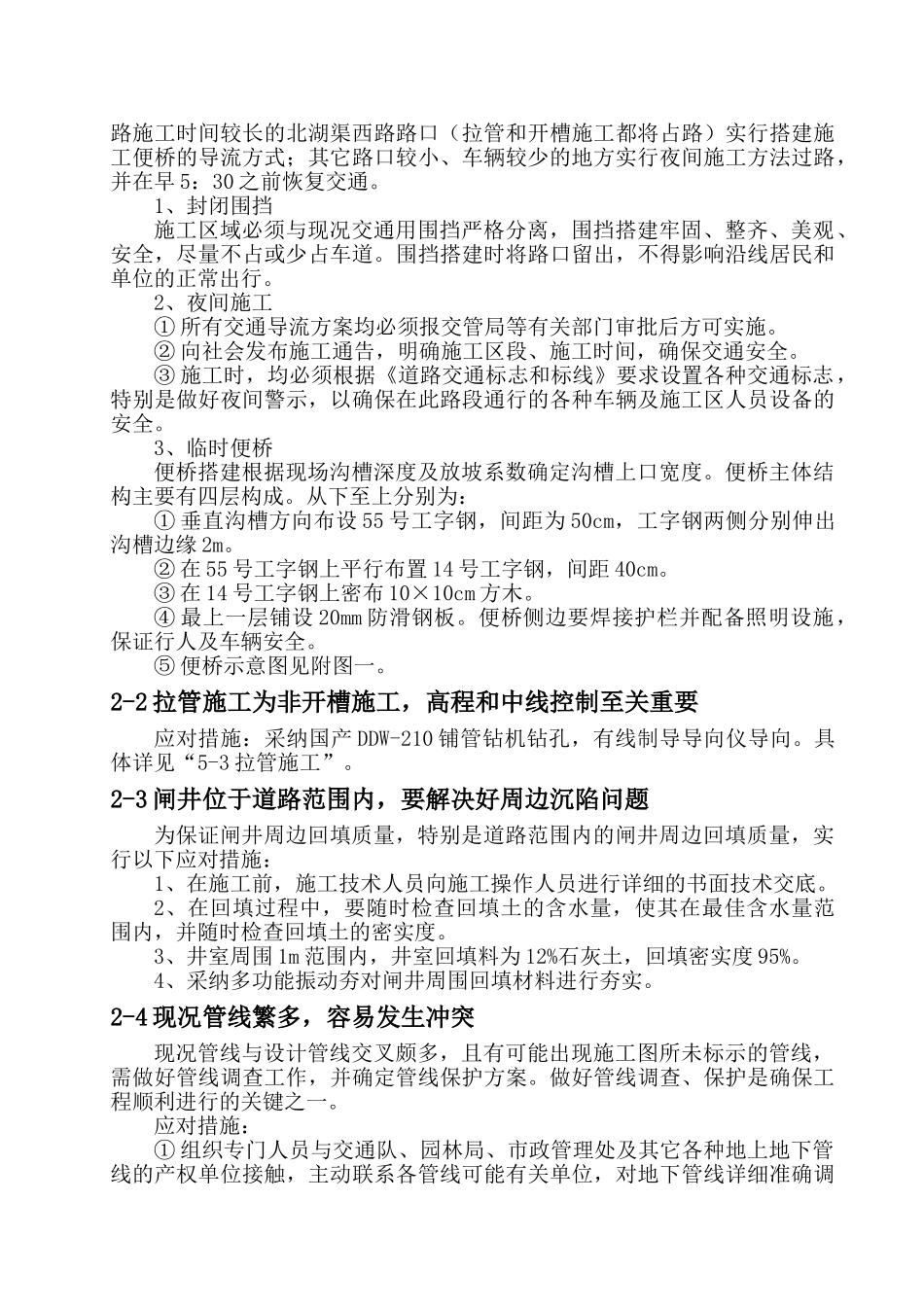

第一章 工程概况1-1 概述本次设计某污水处理厂再生水回用工程再生水管线工程--北五环路（北苑路～北湖渠西路）--南侧起点位于北苑路上，与设计安立路立交再生水管线勾头后，沿北苑路向北至北五环路，再沿北五环路向东至北湖渠西路，东侧与五环路（北湖渠西路～京承高速公路）再生水管线勾头。规划管径为DN400mm，设计干线长度约为 1892m，在管道沿线规划或现况道路处均设置预留支管，并可根据需要增加取水支线。设计管线在桩号 0+129～0+194.5 及北湖渠西路穿五环和现况排水沟处采纳拉管施工。1-2 平面位置及高程本工程设计管线位置：北苑路段：管线位于北苑路道路永中以西 37.0m 处，并向西与已设计再生水管勾头；北苑路～红军营路以西段：除在北苑路路口为躲避现况电信、上水及雨水管线位于道路永中以南 30.0m、32.0m 外，管线大部分位于道路永中以南26.5m 处；红军营路～红军营东路段：管线位于道路永中以南 27.0m 处。本工程管道管顶覆土一般控制在 1.0～2.5m 之间，在穿北苑路、北湖渠西路及穿越五环处管顶覆土约为 4.5～5.0m。在管顶以上 50cm 处设置标志带。1-3 管材及接口本工程干线管材采纳 DN400mm 球墨铸铁管；拉管管材采纳 PE 聚乙烯管，穿越北苑路采纳 DN450mm 给水用 PE 管，北湖渠西路处穿越五环路采纳DN560mm 给水用 PE 管。球墨铸铁管之间连接，接口采纳橡胶圈柔性接口；PE管之间连接，接口采纳热熔接口；球墨铸铁管与 PE 管连接，接口采纳法兰连接；与闸阀、伸缩接头连接，采纳法兰接口。球墨铸铁管内壁采纳水泥砂浆防腐层，其厚度为 6mm。管道外防腐采纳常规做法；PE 管防腐性能较好，不需做管道防腐。1-4 主要工程项目和数量主要工程项目和数量见附表一。第二章 工程施工特点和难点分析及应对措施2-1 施施工场地段位置重要、交通繁忙本工程管线位置大部分在五环路辅路上，沟槽及拉管施工的工作坑均占现况路面，路上车辆较多且有多个路口，针对这一情况要出具详细、切实可行的交通导改方案，尽量减少对当地交通的影响。应对措施：结合对当地交通网情况、交通量大小的调查，初步决定在占路施工时间较长的北湖渠西路路口（拉管和开槽施工都将占路）实行搭建施工便桥的导流方式；其它路口较小、车辆较少的地方实行夜间施工方法过路，并在早 5：30 之前恢复交通。1、封闭围挡施工区域必须与现况交通用围挡严格分离，围挡搭建牢固、整齐、美观、安全，尽量不占或少占车道。围挡搭建时将路口...
