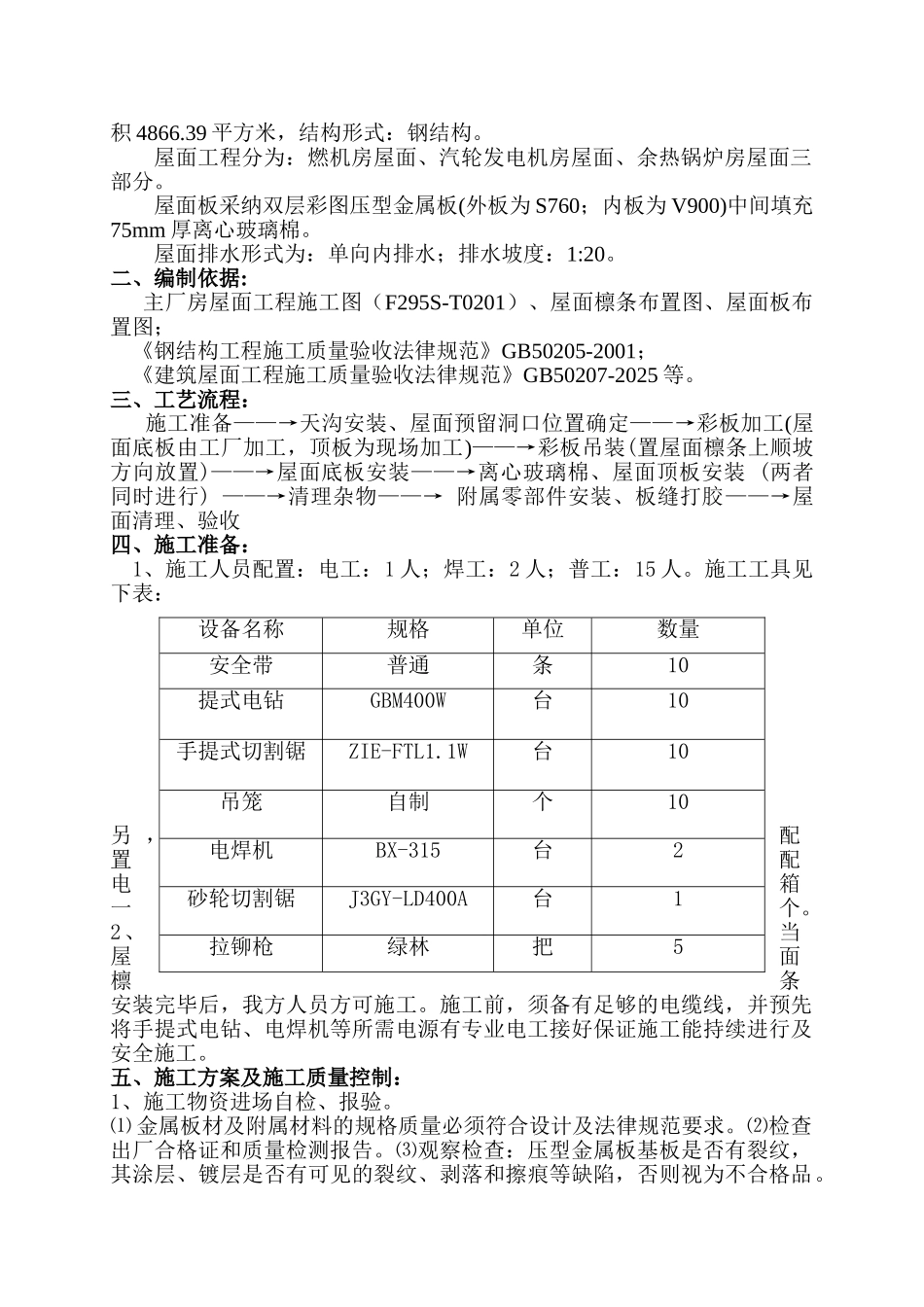

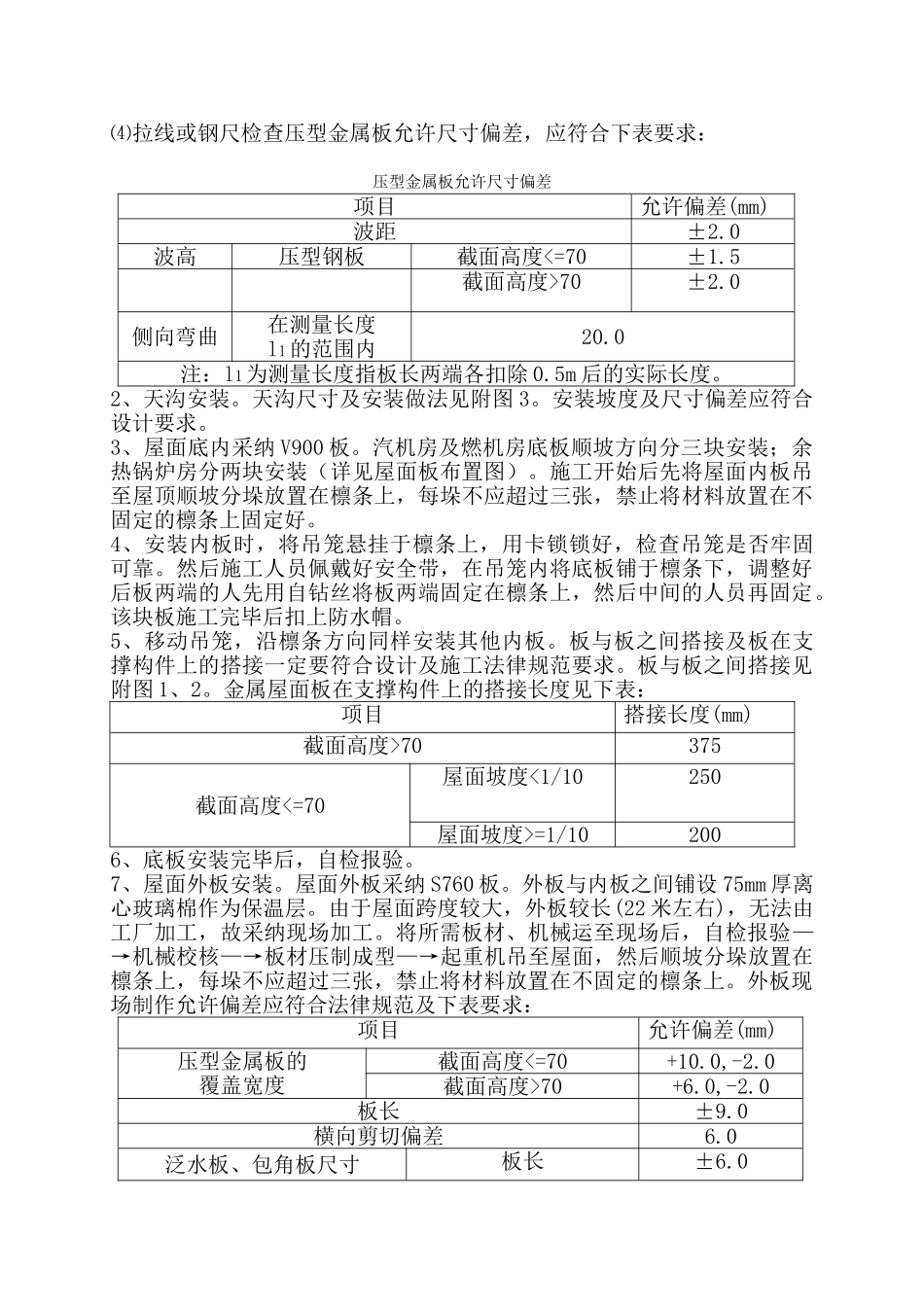

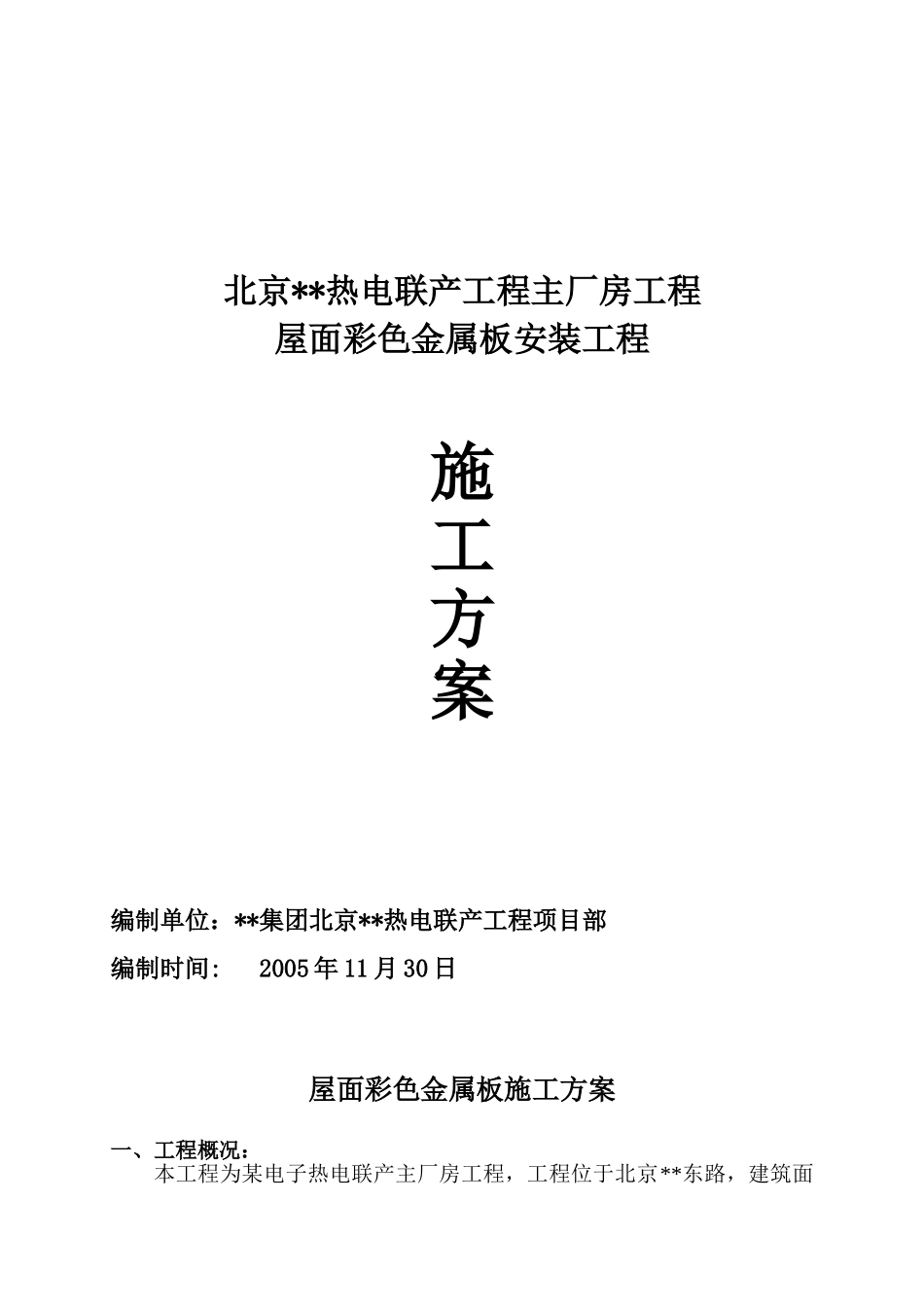

北京**热电联产工程主厂房工程屋面彩色金属板安装工程施工方案编制单位：**集团北京**热电联产工程项目部编制时间: 2005 年 11 月 30 日屋面彩色金属板施工方案一、工程概况：本工程为某电子热电联产主厂房工程，工程位于北京**东路，建筑面积 4866.39 平方米，结构形式：钢结构。屋面工程分为：燃机房屋面、汽轮发电机房屋面、余热锅炉房屋面三部分。屋面板采纳双层彩图压型金属板(外板为 S760；内板为 V900)中间填充75mm 厚离心玻璃棉。屋面排水形式为：单向内排水；排水坡度：1:20。二、编制依据:主厂房屋面工程施工图（F295S-T0201）、屋面檩条布置图、屋面板布置图；《钢结构工程施工质量验收法律规范》GB50205-2001； 《建筑屋面工程施工质量验收法律规范》GB50207-2025 等。三、工艺流程： 施工准备——→天沟安装、屋面预留洞口位置确定——→彩板加工(屋面底板由工厂加工，顶板为现场加工)——→彩板吊装(置屋面檩条上顺坡方向放置)——→屋面底板安装——→离心玻璃棉、屋面顶板安装 (两者同时进行) ——→清理杂物——→ 附属零部件安装、板缝打胶——→屋面清理、验收四、施工准备：1、施工人员配置：电工：1 人；焊工：2 人；普工：15 人。施工工具见下表：另 ，配置配电箱一个。2、当屋面檩条安装完毕后，我方人员方可施工。施工前，须备有足够的电缆线，并预先将手提式电钻、电焊机等所需电源有专业电工接好保证施工能持续进行及安全施工。五、施工方案及施工质量控制：1、施工物资进场自检、报验。⑴ 金属板材及附属材料的规格质量必须符合设计及法律规范要求。⑵检查出厂合格证和质量检测报告。⑶观察检查：压型金属板基板是否有裂纹，其涂层、镀层是否有可见的裂纹、剥落和擦痕等缺陷，否则视为不合格品。设备名称规格单位数量安全带普通条10提式电钻GBM400W台10手提式切割锯ZIE-FTL1.1W台10吊笼自制个10电焊机BX-315台2砂轮切割锯J3GY-LD400A台1拉铆枪 绿林把5⑷拉线或钢尺检查压型金属板允许尺寸偏差，应符合下表要求：压型金属板允许尺寸偏差项目允许偏差(mm)波距±2.0波高压型钢板截面高度<=70±1.5截面高度>70±2.0侧向弯曲在测量长度l1 的范围内20.0注：l1为测量长度指板长两端各扣除 0.5m 后的实际长度。2、天沟安装。天沟尺寸及安装做法见附图 3。安装坡度及尺寸偏差应符合设计要求。3、屋面底内采纳 V900 板。汽机房及燃机房底板顺坡方向分三块安装；余热锅炉房分两块安装（详见屋面板布...
