北京翠微大厦空调设计

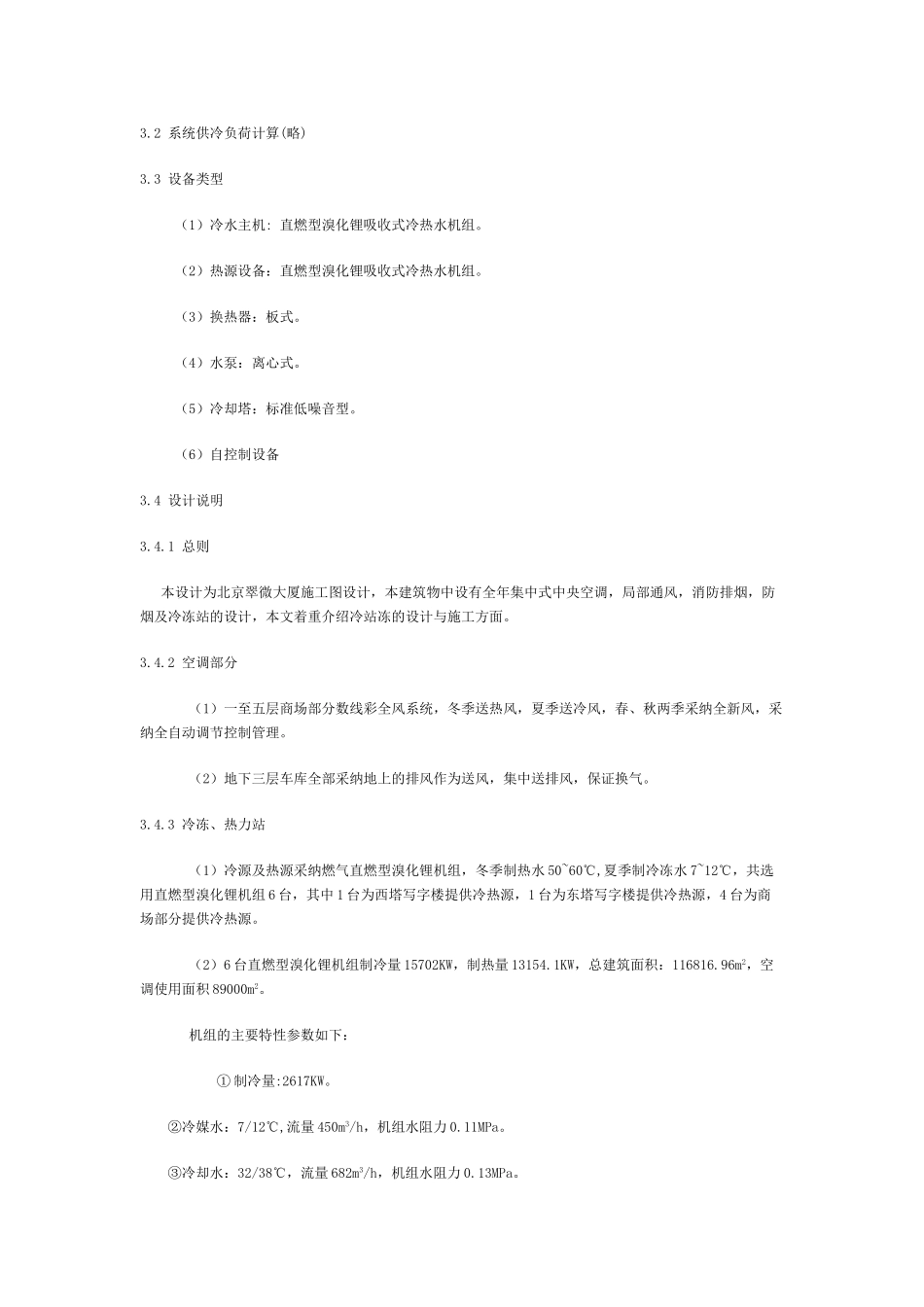

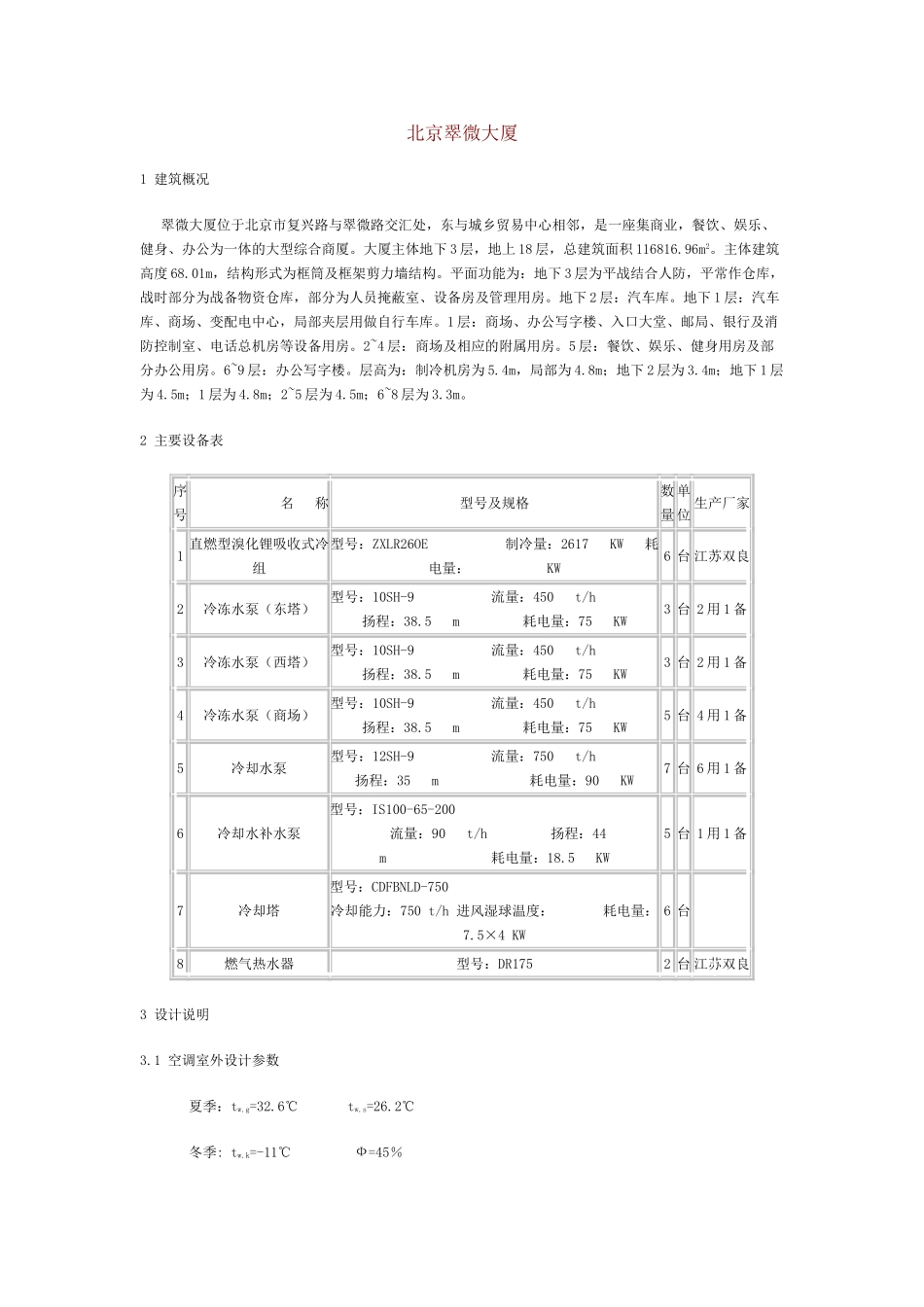

北京翠微大厦1 建筑概况 翠微大厦位于北京市复兴路与翠微路交汇处，东与城乡贸易中心相邻，是一座集商业，餐饮、娱乐、健身、办公为一体的大型综合商厦。大厦主体地下 3 层，地上 18 层，总建筑面积 116816.96m2。主体建筑高度 68.01m，结构形式为框筒及框架剪力墙结构。平面功能为：地下 3 层为平战结合人防，平常作仓库，战时部分为战备物资仓库，部分为人员掩蔽室、设备房及管理用房。地下 2 层：汽车库。地下 1 层：汽车库、商场、变配电中心，局部夹层用做自行车库。1 层：商场、办公写字楼、入口大堂、邮局、银行及消防控制室、电话总机房等设备用房。2~4 层：商场及相应的附属用房。5 层：餐饮、娱乐、健身用房及部分办公用房。6~9 层：办公写字楼。层高为：制冷机房为 5.4m，局部为 4.8m；地下 2 层为 3.4m；地下 1 层为 4.5m；1 层为 4.8m；2~5 层为 4.5m；6~8 层为 3.3m。2 主要设备表序号 名 称型号及规格数量单位生产厂家1直燃型溴化锂吸收式冷组型号：ZXLR26OE 制冷量：2617 KW 耗电量： KW6 台 江苏双良2冷冻水泵（东塔）型号：10SH-9 流量：450 t/h 扬程：38.5 m 耗电量：75 KW3 台 2 用 1 备3冷冻水泵（西塔）型号：10SH-9 流量：450 t/h 扬程：38.5 m 耗电量：75 KW3 台 2 用 1 备4冷冻水泵（商场）型号：10SH-9 流量：450 t/h 扬程：38.5 m 耗电量：75 KW5 台 4 用 1 备5冷却水泵型号：12SH-9 流量：750 t/h 扬程：35 m 耗电量：90 KW7 台 6 用 1 备6冷却水补水泵型号：IS100-65-200 流量：90 t/h 扬程：44 m 耗电量：18.5 KW5 台 1 用 1 备7冷却塔型号：CDFBNLD-750 冷却能力：750 t/h 进风湿球温度： 耗电量：7.5×4 KW6 台 8燃气热水器型号：DR1752 台 江苏双良3 设计说明3.1 空调室外设计参数 夏季：tw.g=32.6℃ tw.s=26.2℃ 冬季: tw.k=-11℃ Ф=45％3.2 系统供冷负荷计算(略)3.3 设备类型 （1）冷水主机: 直燃型溴化锂吸收式冷热水机组。 （2）热源设备：直燃型溴化锂吸收式冷热水机组。 （3）换热器：板式。 （4）水泵：离心式。 （5）冷却塔：标准低噪音型。 （6）自控制设备3.4 设计说明3.4.1 总则 本设计为北京翠微大厦施工图设计，本建筑物中设有全年集中式中央空调，局部通风，消防排烟，防烟及冷冻站的设计，本文着重介绍冷站冻的设计与施工方面。3.4.2 空调部分 （1）一至五层商...
