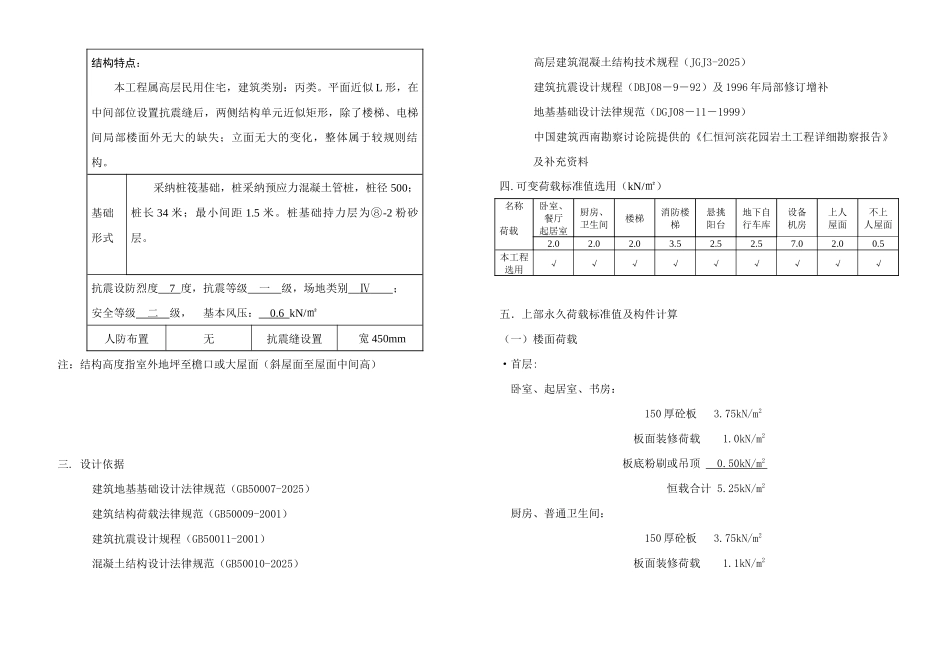

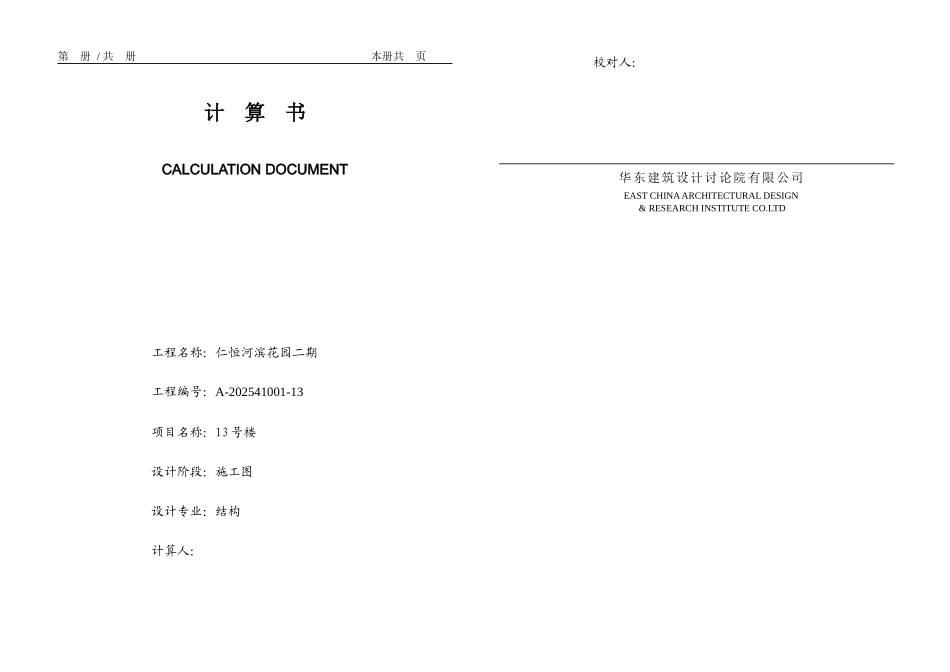

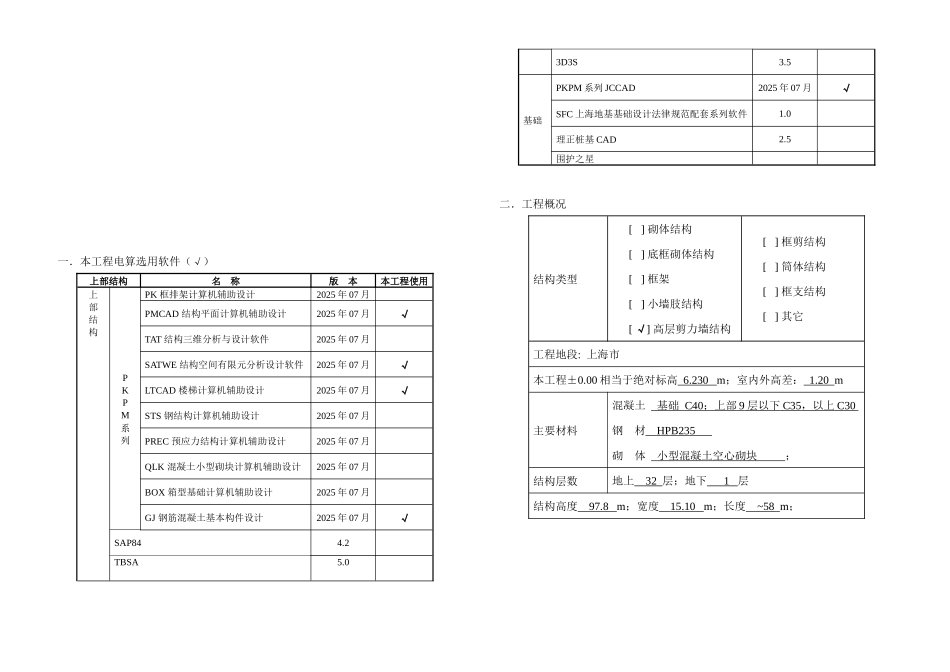

第 册 / 共 册 本册共 页计 算 书CALCULATION DOCUMENT工程名称：仁恒河滨花园二期工程编号：A-202541001-13项目名称：13 号楼设计阶段：施工图 设计专业：结构计算人：校对人： 华东建筑设计讨论院有限公司EAST CHINA ARCHITECTURAL DESIGN & RESEARCH INSTITUTE CO.LTD一．本工程电算选用软件（√）上部结构名 称版 本本工程使用上部结构PKPM系列PK 框排架计算机辅助设计2025 年 07 月PMCAD 结构平面计算机辅助设计2025 年 07 月√TAT 结构三维分析与设计软件2025 年 07 月SATWE 结构空间有限元分析设计软件2025 年 07 月√LTCAD 楼梯计算机辅助设计2025 年 07 月√STS 钢结构计算机辅助设计2025 年 07 月PREC 预应力结构计算机辅助设计2025 年 07 月QLK 混凝土小型砌块计算机辅助设计2025 年 07 月BOX 箱型基础计算机辅助设计2025 年 07 月GJ 钢筋混凝土基本构件设计2025 年 07 月√SAP844.2TBSA5.03D3S3.5基础PKPM 系列 JCCAD2025 年 07 月√SFC 上海地基基础设计法律规范配套系列软件1.0理正桩基 CAD2.5围护之星二．工程概况结构类型[ ] 砌体结构 [ ] 底框砌体结构[ ] 框架[ ] 小墙肢结构[ √] 高层剪力墙结构[ ] 框剪结构[ ] 筒体结构[ ] 框支结构[ ] 其它工程地段: 上海市本工程±0.00 相当于绝对标高 6.230 m；室内外高差： 1.20 m 主要材料混凝土 基础 C40 ；上部 9 层以下 C35 ，以上 C30 钢 材 HPB235 砌 体 小型混凝土空心砌块 ；结构层数地上 32 层；地下 1 层结构高度 97.8 m；宽度 15.10 m；长度 ~58 m；结构特点：本工程属高层民用住宅，建筑类别：丙类。平面近似 L 形，在中间部位设置抗震缝后，两侧结构单元近似矩形，除了楼梯、电梯间局部楼面外无大的缺失；立面无大的变化，整体属于较规则结构。基础形式采纳桩筏基础，桩采纳预应力混凝土管桩，桩径 500；桩长 34 米；最小间距 1.5 米。桩基础持力层为⑧-2 粉砂层。抗震设防烈度 7 度，抗震等级 一 级，场地类别 Ⅳ ；安全等级 二 级， 基本风压： 0.6 kN/㎡人防布置无抗震缝设置宽 450mm 注：结构高度指室外地坪至檐口或大屋面（斜屋面至屋面中间高）三. 设计依据建筑地基基础设计法律规范（GB50007-2025）建筑结构荷载法律规范（GB50009-2001）建筑抗震设计规程（GB50011-2001）混凝土结构设计法律规范（GB50010-2025）高...
