单、多向水泥搅拌桩施工培训

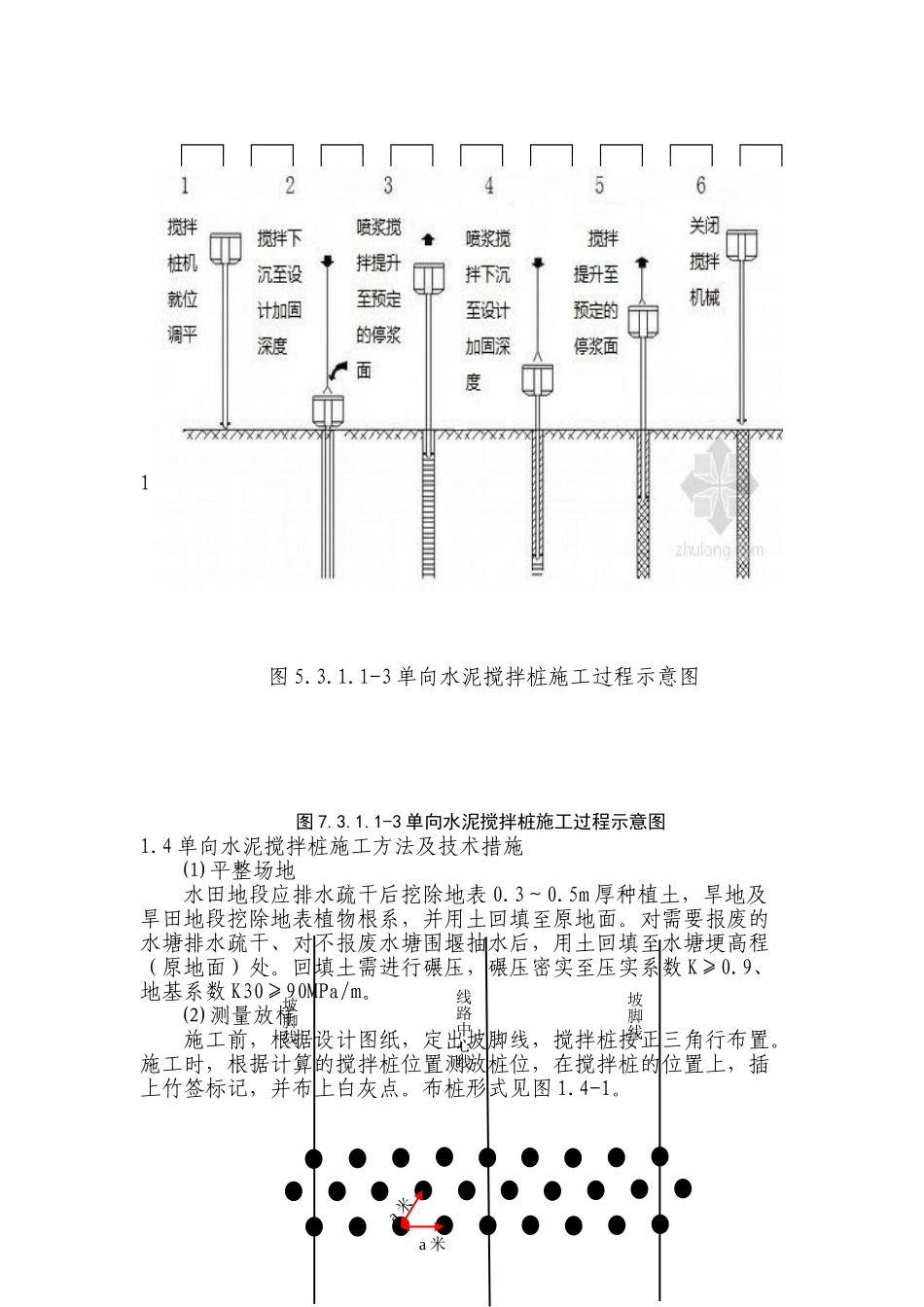

单、多向水泥搅拌桩施工培训1、单向水泥搅拌桩1.1 单向水泥搅拌桩简介单向水泥土搅拌桩是利用水泥作为固化剂，通过特制的搅拌机械，在地基深处将软土和固化剂强制搅拌，利用固化剂和软土之间所产生的一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的优质地基，从而提高地基强度。这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。单向水泥搅拌桩机见图 1.1-1图 1.1-1 单向水泥搅拌桩机1.2 单向水泥搅拌桩施工流程图单向水泥搅拌桩施工流程图见图 1.2-1。图 1.2-1 单向水泥搅拌桩施工工艺流程图 1.3 单向水泥搅拌桩施工示意图单向水泥搅拌桩施工过程示意图见图 1.3-1。图 5.3.1.1-3 单向水泥搅拌桩施工过程示意图图 7.3.1.1-3 单向水泥搅拌桩施工过程示意图1.4 单向水泥搅拌桩施工方法及技术措施⑴ 平整场地水田地段应排水疏干后挖除地表 0.3～0.5m 厚种植土，旱地及旱田地段挖除地表植物根系，并用土回填至原地面。对需要报废的水塘排水疏干、对不报废水塘围堰抽水后，用土回填至水塘埂高程（原地面）处。回填土需进行碾压，碾压密实至压实系数 K≥0.9、地基系数 K30≥90MPa/m。⑵ 测量放样施工前，根据设计图纸，定出坡脚线，搅拌桩按正三角行布置。施工时，根据计算的搅拌桩位置测放桩位，在搅拌桩的位置上，插上竹签标记，并布上白灰点。布桩形式见图 1.4-1。原地面处理测量放样钻机就位钻进、搅拌、下沉喷浆、搅拌、提升提升至停浆面喷浆、搅拌、下沉搅拌、提升钻机移位泥浆排泄处理坡脚线坡脚线线路中心线a 米a 米图 1.4-1 单向水泥搅拌桩布桩示意图⑶ 钻机定位搅拌机械运至施工场地后，先安装调试，待转速、液压系统正常后，操作人员根据桩位移动搅拌机，由专人指挥，将搅拌机钻头准确落在桩位上。钻机对准桩位后，确保孔位偏差符合法律规范要求，水平偏差不超过 5cm。钻机平台水平，导向架及钻杆竖直，竖直度偏差不得大于 1.0%。单向水泥搅拌桩孔位校准单向水泥搅拌桩钻杆垂直度校核施工中应对桩机的定位及垂直度进行仔细检查并填写检查记录表。为保证水泥搅拌桩桩体垂直度满足法律规范要求，在主机上悬挂一垂球，通过控制垂球与钻杆上、下、左、右距离相等来进行控制。 ⑷ 拌制水泥浆现场水泥存放要做到下垫上盖，水泥放在使用砂浆抹面的平台上，平台高≥50cm，并用篷布搭设临时水泥库房。水泥平台及临时篷布库房钻机就位前开始拌制水泥浆，在拌和水泥浆时，受潮结块的水...
