单厂课程设计计算书

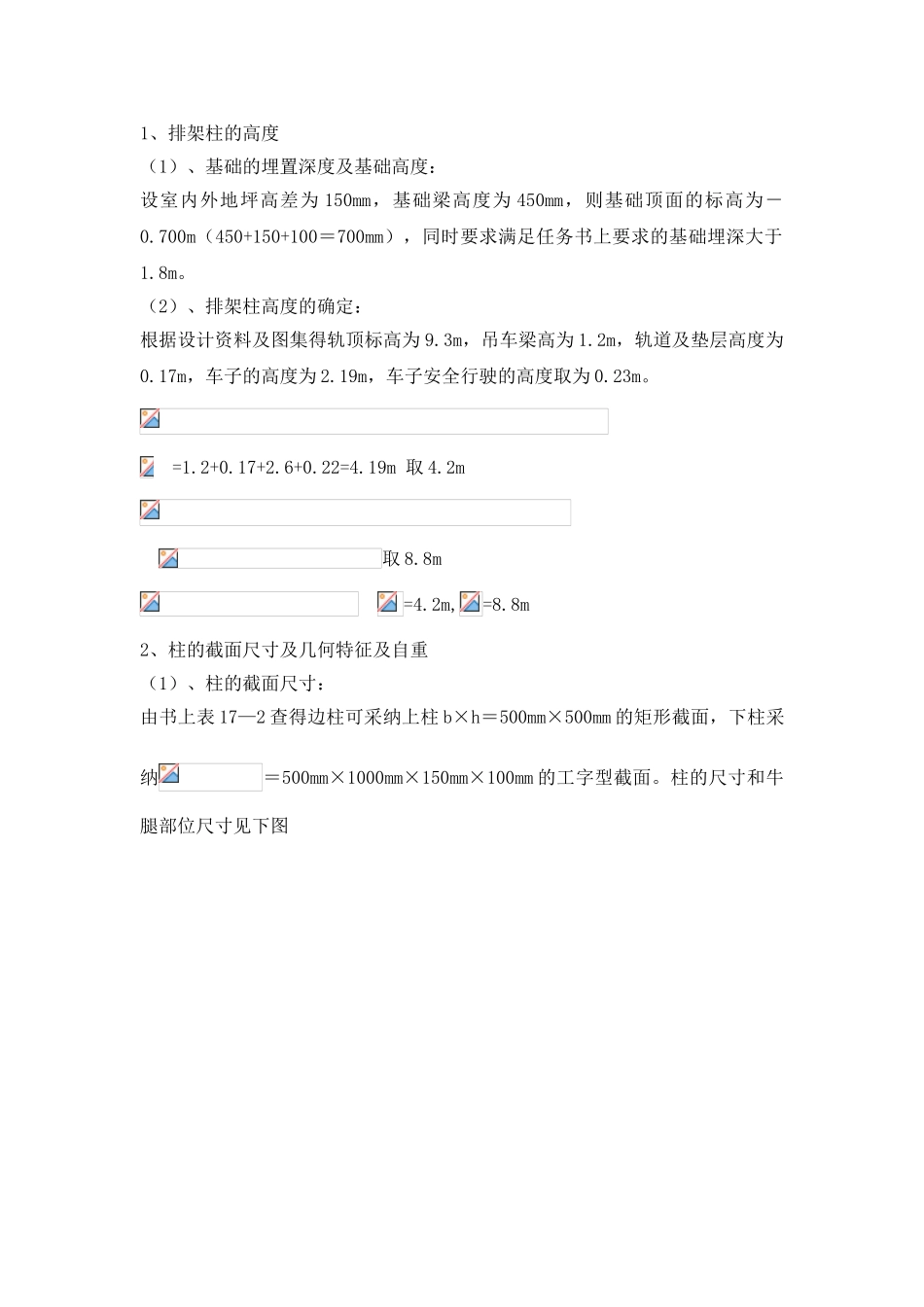

单厂课程设计一、设计资料（一）、设计题目：××厂××车间。（二）、设计条件：1、工艺要求：该车间为一单跨厂房，柱距 6 m，长度 60m，跨度 24m，（布置图见图 1－1）天窗按需设计（考虑采光），设有工作级别双台桥式吊车，吊车吨位 20/t 台，轨顶标高 10.0m。吊车的有关参数见下表 1-1。 吊车有关参数表 1－1吊车吨位起重量Q（KN）吊车宽B（mm）轮 距K(mm)最 大 轮压（KN）最 小 轮压(KN)起 重 机总重（KN）小 车 总重（KN）车高H(mm)20200605052503208851511826002、气象条件：基本风压＝0.45 KN/m2（组合系数 0.6）。3、3、地质条件：修正后的地基承载能力特征值：＝200 KN/m2，基础埋深应大于－1.80m。4、地震设防烈度：无要求，按构造设防。5、建筑资料和荷载资料：（1）防水卷材(二毡三油)：0.35 KN/m2。（2）水泥珍珠岩制品，保温隔热（80mm）：0.4 KN/m2。（3）20mm 水泥砂浆找平层：0.4 KN/m2。（4）围护墙（240mm 厚清水墙）：19KN/m3。(5) 门窗（钢门窗）：0.45 KN/m2。（6）地面：混凝土地面，室内外高差150mm。（7）屋面板采纳 1.5×6m 的预应力混凝土屋面板及灌缝：标准值为 2.0 KN/m2。（8）屋架采纳预应力折线型屋架，每榀屋架自重标准值 100KN。（9）维护墙直接支承于基础梁上，基础梁截面 240450mm，基础梁自重2.7KN/m。（10）采纳先张法预应力混凝土吊车梁（截面高度 1200mm），每根吊车梁得重力荷载 50KN，吊车轨道连接重力荷载为 1KN/m。（三）、设计任务：1、设计内容：（1）、建筑学平面、立面、剖面图。（2）、结构方案：构件选型和结构布置。（3）、结构计算：计算简图、荷载计算、内力分析与组合、排架柱及牛腿设计、单独基础设计。（4）、编写结构计算书。2、施工图内容：（1）、建筑平面、立面、剖面图。（2）、结构布置图：基础及基础梁布置图，吊车梁及柱间支撑布置图，屋盖结构布置图。（3）、柱的模板图和配筋图。（4）、基础模板图和配筋图。二、屋架选型：屋面荷载值，所以荷载等级为一等，选用单跨外天沟，9m 钢天窗架，所以屋架型号为 屋面板选型：采纳预应力屋架，屋面荷载在 2.0 左右，所以荷载等级为 2，采纳预应力冷拉 HRB235 级钢筋，所以物价型号为 吊车梁选型：根据吊车为 20/5t，承载力等级为 4，所以在边跨用，在中间用 基础梁选型：墙高为 12.55m，大于 5.5m,小于 14.5m,抗震设防等级为 6 级，所以选用三、结构计算简图（由于 A、B 柱...
