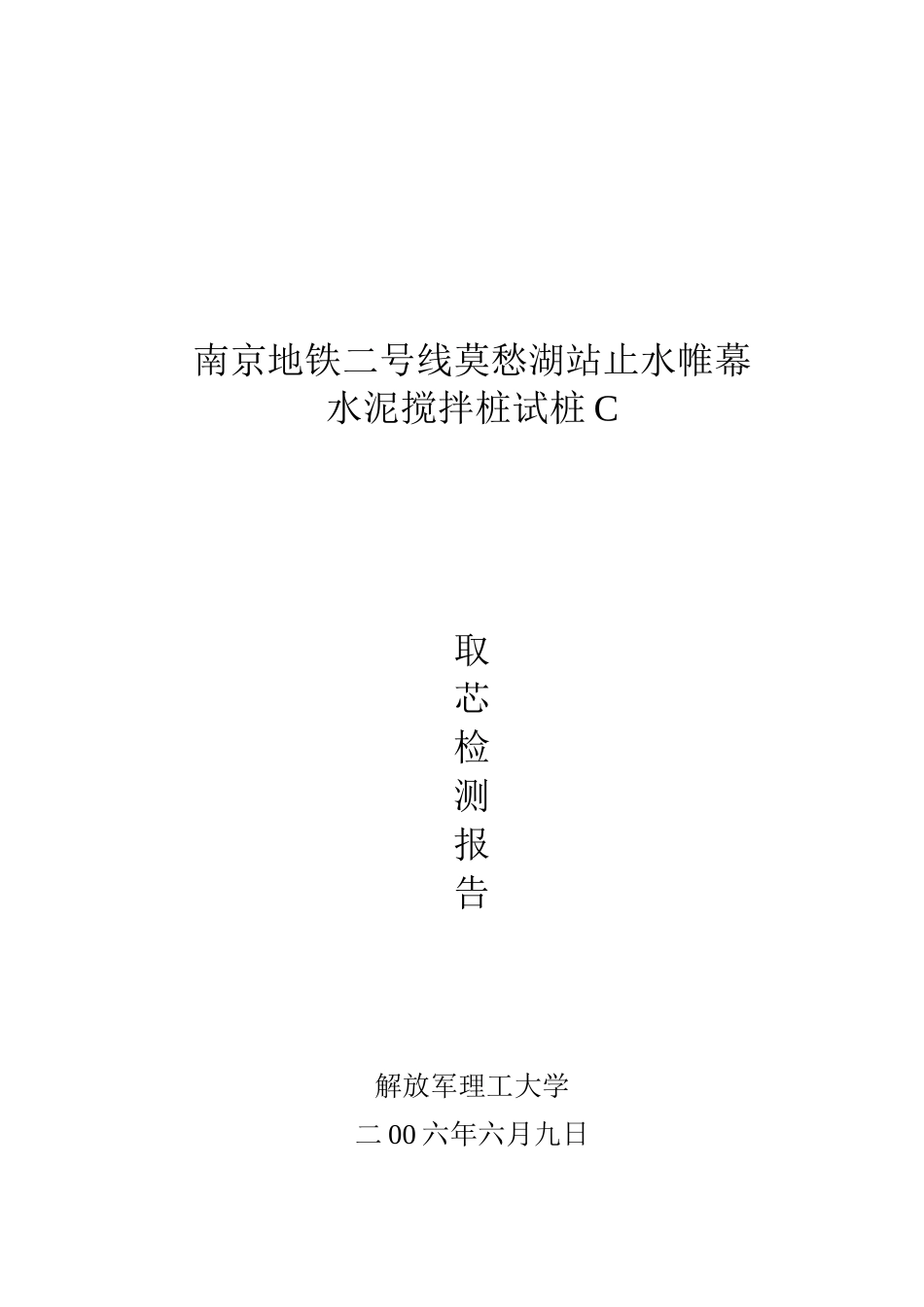

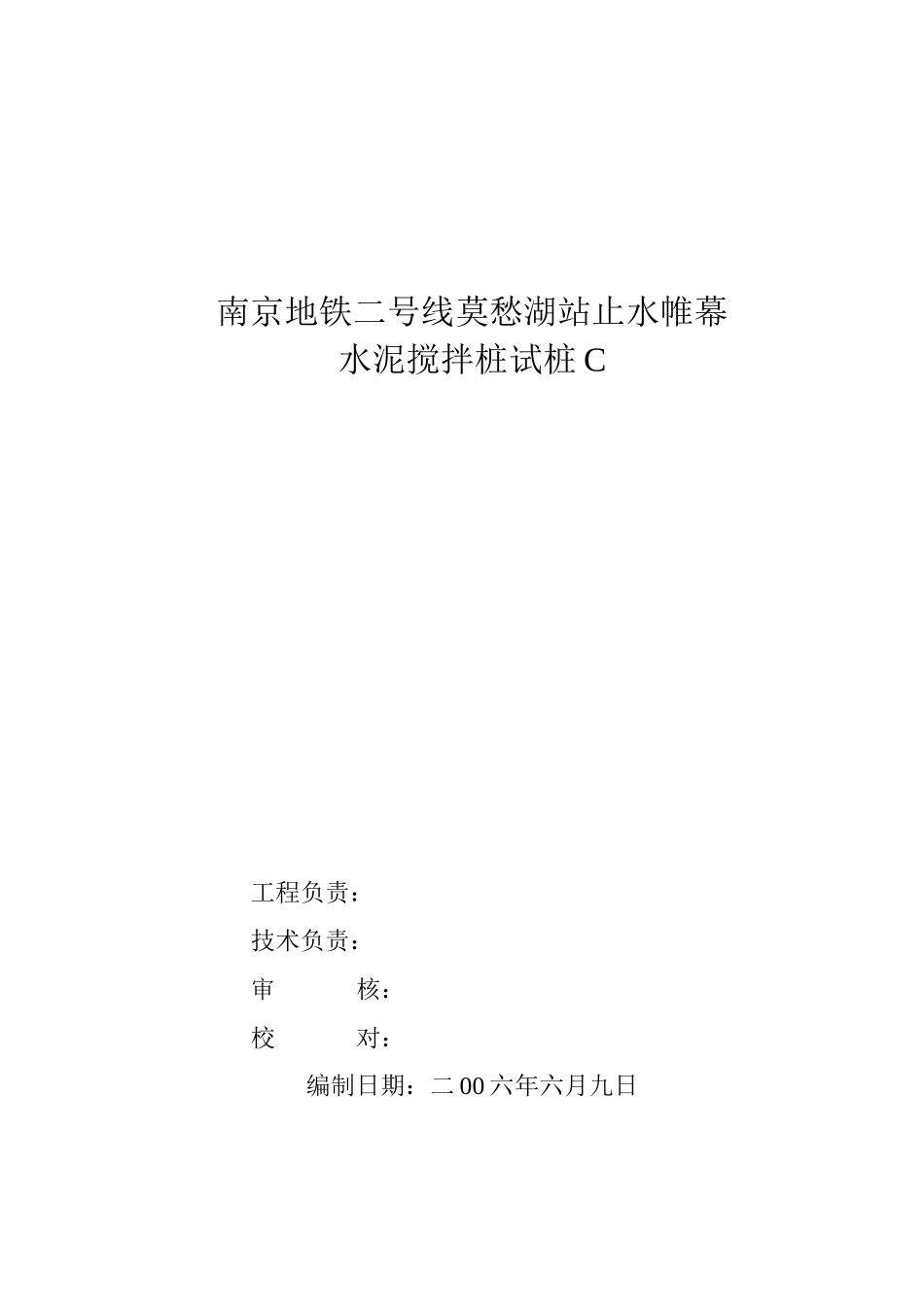

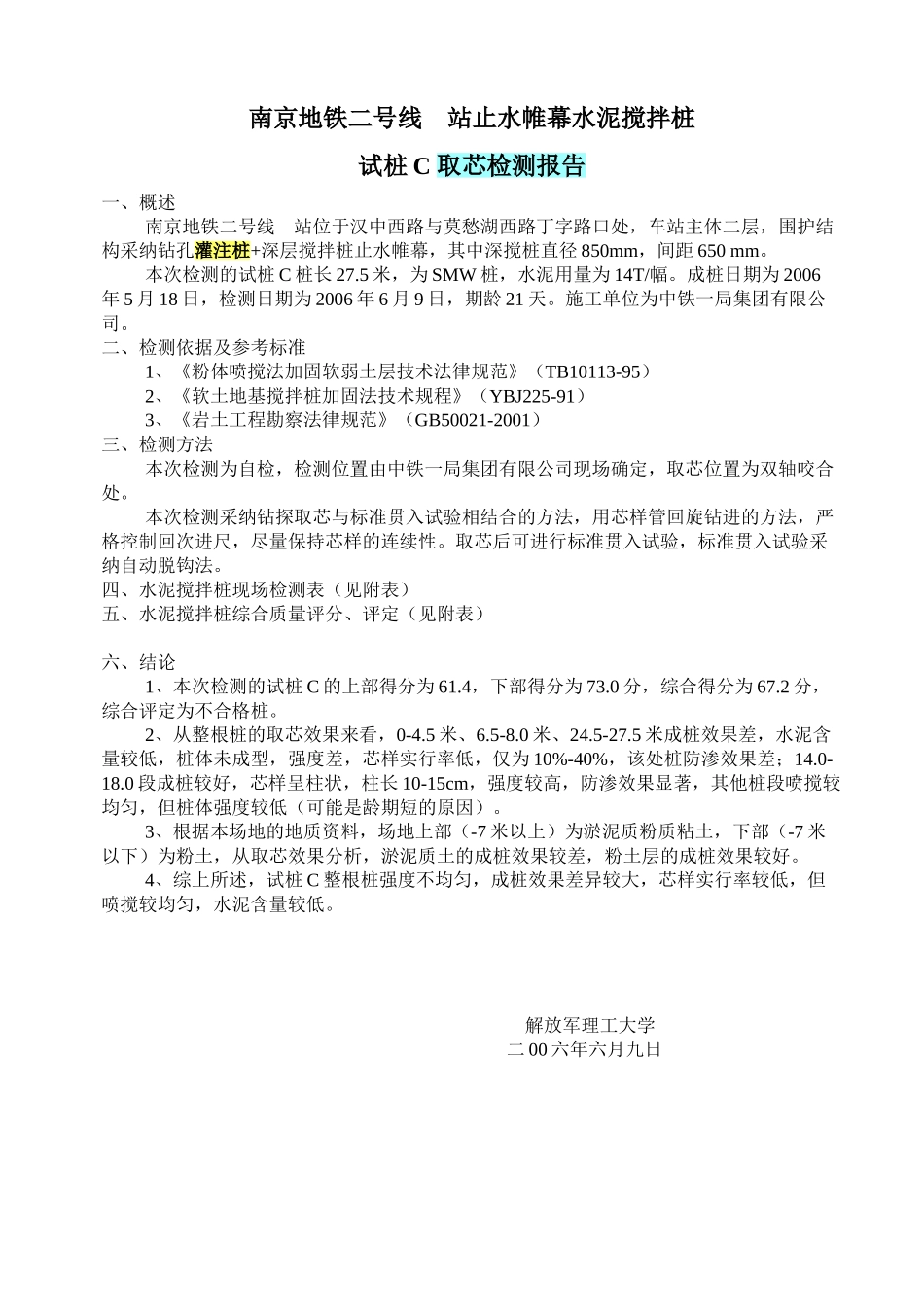

南京地铁二号线 站止水帷幕水泥搅拌桩 试桩 C 取芯检测报告 一、概述 南京地铁二号线 站位于汉中西路与莫愁湖西路丁字路口处，车站主体二层，围护结构采纳钻孔灌注桩+深层搅拌桩止水帷幕，其中深搅桩直径 850mm，间距 650 mm。 本次检测的试桩 C 桩长 27.5 米，为 SMW 桩，水泥用量为 14T/幅。成桩日期为 2006年 5 月 18 日，检测日期为 2006 年 6 月 9 日，期龄 21 天。施工单位为中铁一局集团有限公司。 二、检测依据及参考标准 1、《粉体喷搅法加固软弱土层技术法律规范》（TB10113-95） 2、《软土地基搅拌桩加固法技术规程》（YBJ225-91） 3、《岩土工程勘察法律规范》（GB50021-2001） 三、检测方法 本次检测为自检，检测位置由中铁一局集团有限公司现场确定，取芯位置为双轴咬合处。 本次检测采纳钻探取芯与标准贯入试验相结合的方法，用芯样管回旋钻进的方法，严格控制回次进尺，尽量保持芯样的连续性。取芯后可进行标准贯入试验，标准贯入试验采纳自动脱钩法。 四、水泥搅拌桩现场检测表（见附表） 五、水泥搅拌桩综合质量评分、评定（见附表） 六、结论 1、本次检测的试桩 C 的上部得分为 61.4，下部得分为 73.0 分，综合得分为 67.2 分，综合评定为不合格桩。 2、从整根桩的取芯效果来看，0-4.5 米、6.5-8.0 米、24.5-27.5 米成桩效果差，水泥含量较低，桩体未成型，强度差，芯样实行率低，仅为 10%-40%，该处桩防渗效果差；14.0-18.0 段成桩较好，芯样呈柱状，柱长 10-15cm，强度较高，防渗效果显著，其他桩段喷搅较均匀，但桩体强度较低（可能是龄期短的原因）。 3、根据本场地的地质资料，场地上部（-7 米以上）为淤泥质粉质粘土，下部（-7 米以下）为粉土，从取芯效果分析，淤泥质土的成桩效果较差，粉土层的成桩效果较好。 4、综上所述，试桩 C 整根桩强度不均匀，成桩效果差异较大，芯样实行率较低，但喷搅较均匀，水泥含量较低。 解放军理工大学 二 00 六年六月九日 南京地铁二号线莫愁湖站止水帷幕 水泥搅拌桩试桩 C 取 芯 检 测 报 告 解放军理工大学 二 00 六年六月九日 南京地铁二号线莫愁湖站止水帷幕 水泥搅拌桩试桩 C 工程负责： 技术负责： 审 核： 校 对： 编制日期：二 00 六年六月九日 南京地铁二号线莫愁湖站止水帷幕水泥搅拌桩试桩 C 水泥搅拌桩综合质量评分、评定表 桩 号龄 期深度（米）状态得分标贯击数得 ...
