南京市某工程钢结构施工方案

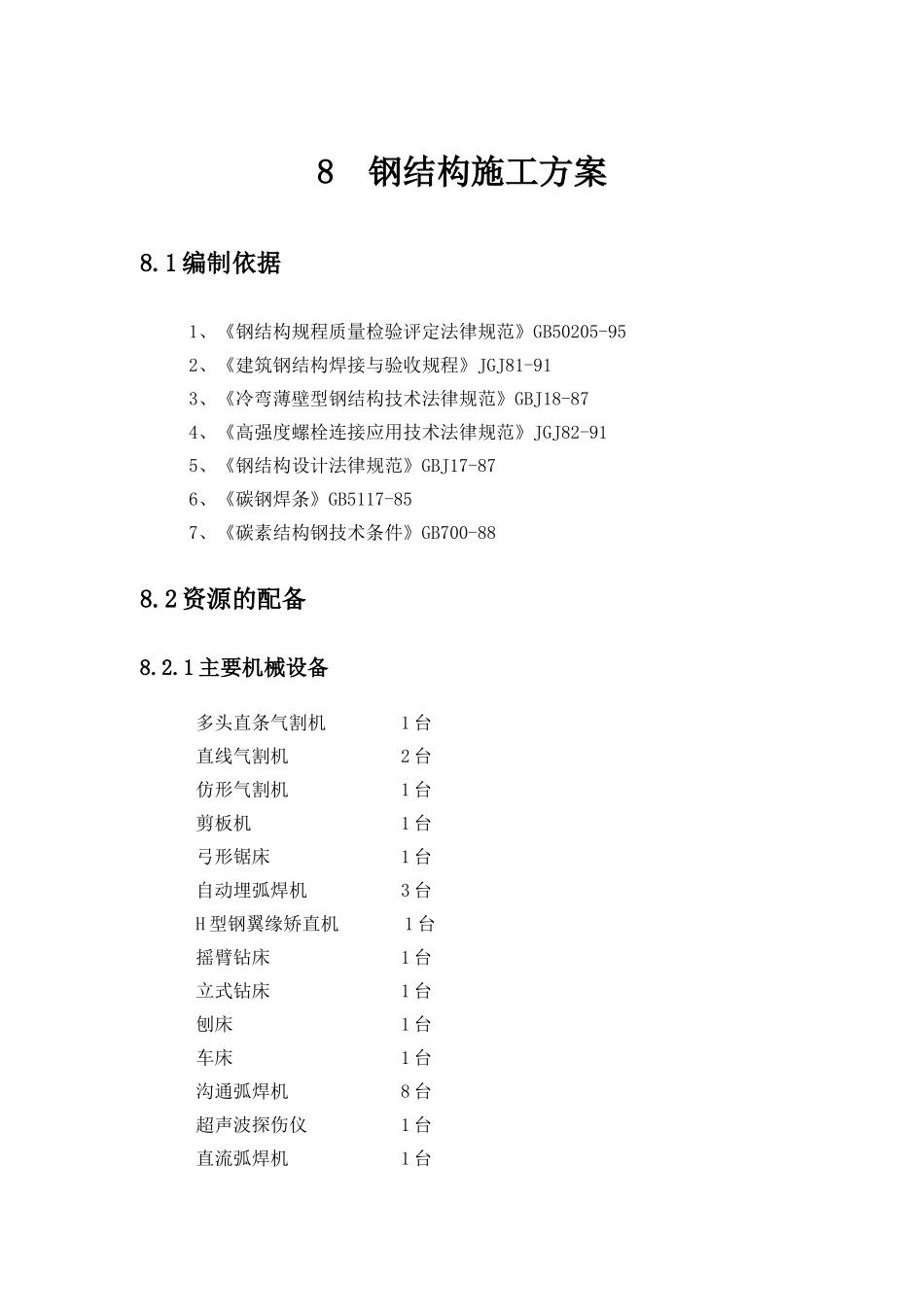

8 钢结构施工方案8.1 编制依据1、《钢结构规程质量检验评定法律规范》GB50205-952、《建筑钢结构焊接与验收规程》JGJ81-913、《冷弯薄壁型钢结构技术法律规范》GBJ18-874、《高强度螺栓连接应用技术法律规范》JGJ82-915、《钢结构设计法律规范》GBJ17-876、《碳钢焊条》GB5117-857、《碳素结构钢技术条件》GB700-888.2 资源的配备8.2.1 主要机械设备 多头直条气割机 1 台 直线气割机 2 台 仿形气割机 1 台 剪板机 1 台 弓形锯床 1 台 自动埋弧焊机 3 台 H 型钢翼缘矫直机 1 台 摇臂钻床 1 台 立式钻床 1 台 刨床 1 台 车床 1 台 沟通弧焊机 8 台 超声波探伤仪 1 台 直流弧焊机 1 台 二氧化碳气体保护焊机 1 台 空压泵 2 台 电动单梁起重机 2 台 角向磨光机 8 台 汽车吊 2 台 履带式起重机 1 台 喷砂机 1 台8.2.2 劳动力配置钢构制作：电焊工 50 人；冷作工 65 人；油漆工 38 人；辅助工 25 人。钢构安装：机操 5 人；指挥 3 人；电焊 20 人；辅助工 20 人；吊装工 15 人；其它 20人。彩钢板安装：28 人。8.3 主要施工方法及技术措施8.3.1 材料：1、本工程所用钢材为 Q345 钢及 16Mm 钢，焊条采纳 E4303 及 E5056。2、对材料验收须根据《钢结构工程施工及验收法律规范》（GB50205—95）对材料的要求验收：钢材应具有质量证明书，并应符合设计的要求。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验，其结果应符合国家标准的规定和设计文件的要求方可采纳。3、钢材表面有锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差值的 1/2。4、钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定。5、连接材料（焊条、焊丝、焊剂）、高强度螺栓、普通螺栓等，以及涂料（底漆、面漆和防火涂料等）均应具有出厂质量证明书，并应符合设计的要求和国家现行有关标准的规定。6、严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及锈蚀、碰伤。7、防火涂料应符合设计要求和有关标准的规定，并应有产品质量证明书及使用说明。8、库存钢材必须堆放好，要用固定标牌表明其规格和型号。8.3.2 钢结构制作 针对本工程结构特点，特制订以下操作工艺： 8.3.2.1 放样、号料和切割 1、放样首先，在放样前应熟悉图纸，并校对图纸各部尺寸有无不符之处。如钢梁底板大小、钢梁高度、钢梁之间联系...
