南宁江边项目BIM应用方案

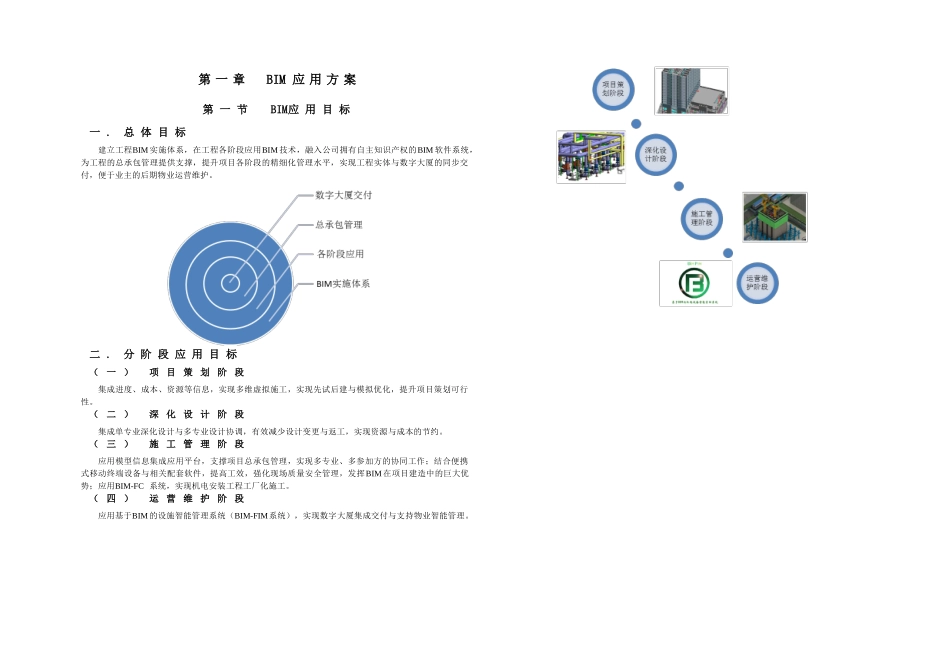

第 一 章 BIM 应 用 方 案第 一 节 BIM应 用 目 标一 . 总 体 目 标建立工程BIM 实施体系，在工程各阶段应用BIM 技术，融入公司拥有自主知识产权的BIM 软件系统，为工程的总承包管理提供支撑，提升项目各阶段的精细化管理水平，实现工程实体与数字大厦的同步交付，便于业主的后期物业运营维护。二 . 分 阶 段 应 用 目 标（ 一 ） 项 目 策 划 阶 段集成进度、成本、资源等信息，实现多维虚拟施工，实现先试后建与模拟优化，提升项目策划可行性。（ 二 ） 深 化 设 计 阶 段集成单专业深化设计与多专业设计协调，有效减少设计变更与返工，实现资源与成本的节约。 （ 三 ） 施 工 管 理 阶 段应用模型信息集成应用平台，支撑项目总承包管理，实现多专业、多参加方的协同工作；结合便携式移动终端设备与相关配套软件，提高工效，强化现场质量安全管理，发挥BIM 在项目建造中的巨大优势；应用BIM-FC 系统，实现机电安装工程工厂化施工。（ 四 ） 运 营 维 护 阶 段应用基于BIM的设施智能管理系统（BIM-FIM系统），实现数字大厦集成交付与支持物业智能管理。第 二 节 BIM实 施 体 系一 . 工 程 BIM实 施 组 织 架 构 图二 . 工 作 职 能 表序号专业\职务工作职能1BIM 管理部经理协调业主、监理、总包和上级关系，全面负责本工程 BIM 系统的建立、运用、管理，与业主 BIM 团队对接沟通，组织召开相关会议，全面推动工程 BIM 应用目标的实现。2各专业 BIM小组组长就本专业 BIM 相关工作对 BIM 管理部经理负责，负责本专业小组成员的工作任务安排、工作内容的指导与审核验收，参加相关 BIM 会议。3土建 BIM工程师在本专业组长的统一领导和安排下开展 BIM 模型的创建与应用工作；具体负责包括本工程建筑专业 BIM 建模、模型应用，深化设计等工作，主要为提供完整的梁、柱、板等结构，墙、门窗、楼梯、屋顶等建筑信息 Revit 模型，以及主要的平面、立面、剖面视图和门窗明细表，以及面视图三道尺寸标注，方便施工沟通。4给排水 BIM 工程师在本专业组长的统一领导和安排下开展 BIM 模型的创建与应用工作；具体负责对本工程给排水、消防专业建立并运用 BIM 模型，管线综合深化设计、水泵等设备、管路的设计复核等工作，主要包括提供完整的给排水管道、阀门及管道附件的Revit 管网模型，以及主要的平面、立面、剖面视图和管道及配件明细表...
