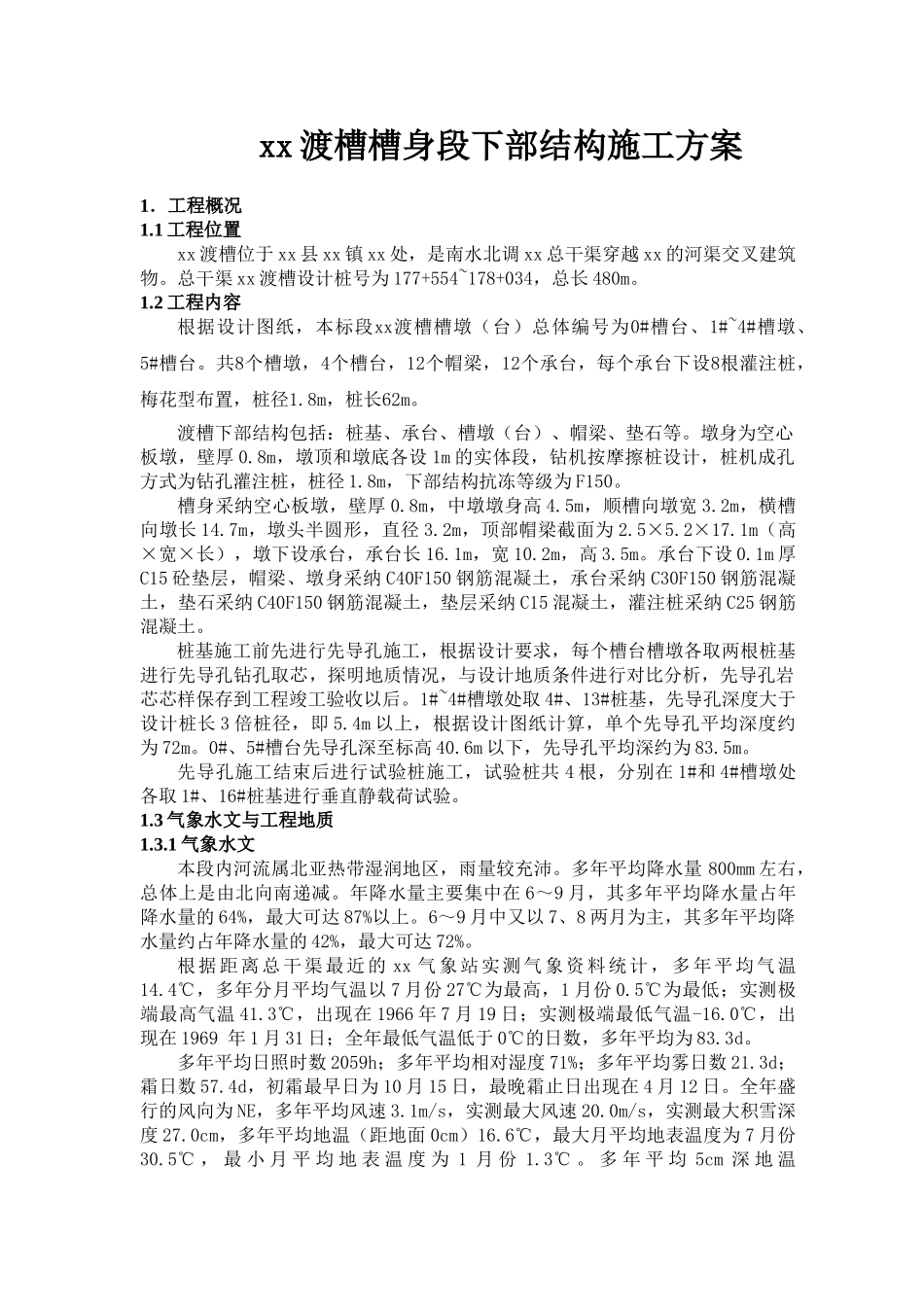

xx 渡槽槽身段下部结构施工方案1．工程概况1.1 工程位置xx 渡槽位于 xx 县 xx 镇 xx 处，是南水北调 xx 总干渠穿越 xx 的河渠交叉建筑物。总干渠 xx 渡槽设计桩号为 177+554~178+034，总长 480m。1.2 工程内容根据设计图纸，本标段xx渡槽槽墩（台）总体编号为0#槽台、1#~4#槽墩、5#槽台。共8个槽墩，4个槽台，12个帽梁，12个承台，每个承台下设8根灌注桩，梅花型布置，桩径1.8m，桩长62m。渡槽下部结构包括：桩基、承台、槽墩（台）、帽梁、垫石等。墩身为空心板墩，壁厚 0.8m，墩顶和墩底各设 1m 的实体段，钻机按摩擦桩设计，桩机成孔方式为钻孔灌注桩，桩径 1.8m，下部结构抗冻等级为 F150。槽身采纳空心板墩，壁厚 0.8m，中墩墩身高 4.5m，顺槽向墩宽 3.2m，横槽向墩长 14.7m，墩头半圆形，直径 3.2m，顶部帽梁截面为 2.5×5.2×17.1m（高×宽×长），墩下设承台，承台长 16.1m，宽 10.2m，高 3.5m。承台下设 0.1m 厚C15 砼垫层，帽梁、墩身采纳 C40F150 钢筋混凝土，承台采纳 C30F150 钢筋混凝土，垫石采纳 C40F150 钢筋混凝土，垫层采纳 C15 混凝土，灌注桩采纳 C25 钢筋混凝土。桩基施工前先进行先导孔施工，根据设计要求，每个槽台槽墩各取两根桩基进行先导孔钻孔取芯，探明地质情况，与设计地质条件进行对比分析，先导孔岩芯芯样保存到工程竣工验收以后。1#~4#槽墩处取 4#、13#桩基，先导孔深度大于设计桩长 3 倍桩径，即 5.4m 以上，根据设计图纸计算，单个先导孔平均深度约为 72m。0#、5#槽台先导孔深至标高 40.6m 以下，先导孔平均深约为 83.5m。先导孔施工结束后进行试验桩施工，试验桩共 4 根，分别在 1#和 4#槽墩处各取 1#、16#桩基进行垂直静载荷试验。1.3 气象水文与工程地质1.3.1 气象水文本段内河流属北亚热带湿润地区，雨量较充沛。多年平均降水量 800mm 左右，总体上是由北向南递减。年降水量主要集中在 6～9 月，其多年平均降水量占年降水量的 64%，最大可达 87%以上。6～9 月中又以 7、8 两月为主，其多年平均降水量约占年降水量的 42%，最大可达 72%。根据距离总干渠最近的 xx 气象站实测气象资料统计，多年平均气温14.4℃，多年分月平均气温以 7 月份 27℃为最高，1 月份 0.5℃为最低；实测极端最高气温 41.3℃，出现在 1966 年 7 月 19 日；实测极端最低气温-16.0℃，出现在 1969 年 1 月 31 日；全年最低气温低于 0℃的...
